Консольно-фрезерный широкоуниверсальный станок 6Р83Ш

Размеры рабочей поверхности: 1600 х 400 мм
Консольно-фрезерный широкоуниверсальный станок 6Р83ШКонсольно-фрезерный широкоуниверсальный станок 6Р83Ш
Консольно-фрезерный широкоуниверсальный станок 6Р83Ш

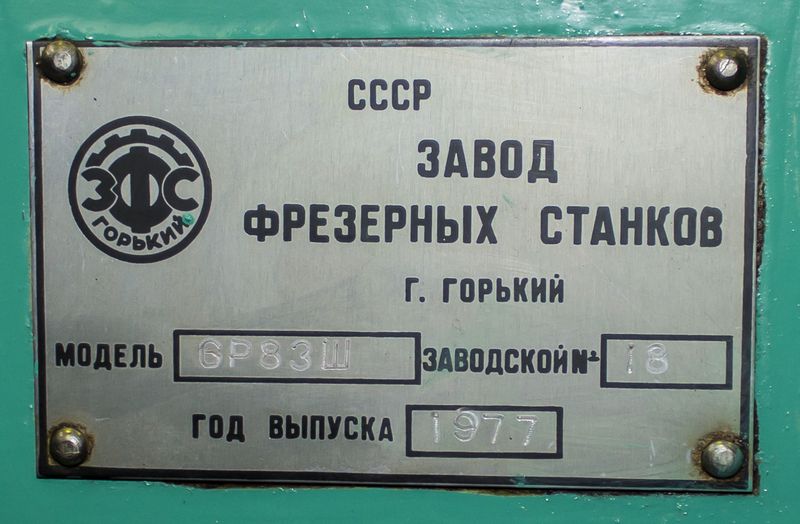

6Р83Ш_№18_шильда

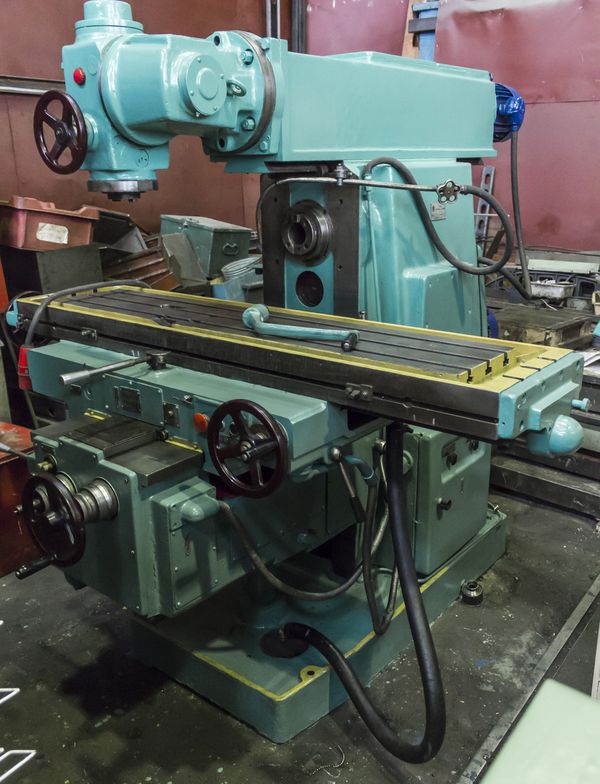

6Р83Ш_№18_общий вид

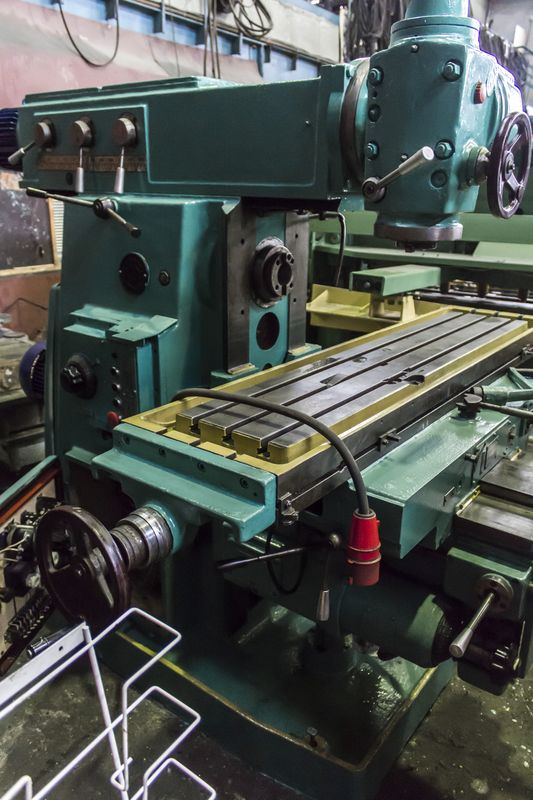

6Р83Ш_№18_общий вид_2

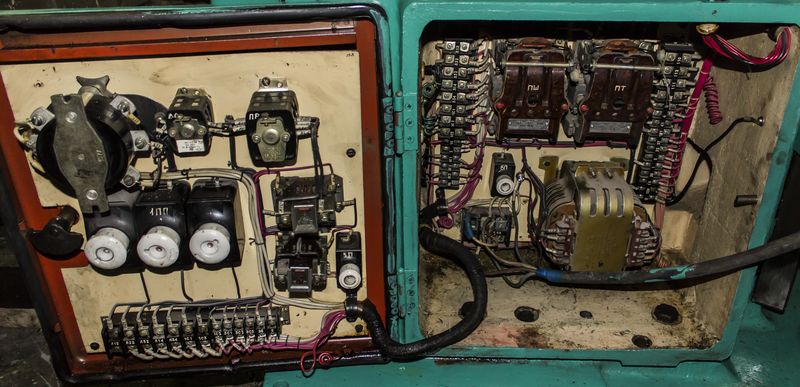

6Р83Ш_№18_электроящик
Описание

Консольно-фрезерный широкоуниверсальный станок 6Р83Ш

Фрезерный станок 6Р83Ш предназначен для выполнения разнообразных фрезерных работ, главным образом, при изготовлении металлических моделей штампов, пресс-форм для работ в условиях серийного и единичного производства. Станки модели 6Р83Ш отличаются от станков 6Р82Ш увеличенными размерами рабочего стола и более мощным двигателем главного движения.

Для обработки различного вида поверхностей, а также крупногабаритных моделей, превышающих по своим размерам габариты стола, шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под углом в двух взаимно перпендикулярных плоскостях.

На станке 6Р83Ш предусмотрен горизонтальный шпиндель, который может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами. Предусмотрена как раздельная, так и одновременная работа двумя шпинделями. При установке серег, прилагаемых к станку, станок может быть использован как горизонтально-фрезерный. Для расширения возможностей станка 6Р83Ш, кроме серег, прилагается дополнительная накладная поворотная головка. Накладная головка позволяет обрабатывать крупногабаритные детали, а также производить простейшие расточные работы.

Узнать о цене, состоянии и условиях покупки этого консольно-фрезерного станка Вы можете, нажав на кнопку "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся консольно-фрезерных стаках бу.

 Технические характеристики станка 6Р83Ш:

Наименование параметра6Р83Ш
Основные параметры станка
Класс точности по ГОСТ 8-82 П
Размеры рабочей поверхности стола (длина х ширина), мм 1600 х 400
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 30..450
Расстояние от оси шпинделя до хобота, мм 190
Расстояние от торца шпинделя поворотной головки до стола, мм 70..570
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм 250..900
Рабочий стол
Наибольшее перемещение стола продольное механическое/ ручное, мм 1000/ 1000
Наибольшее перемещение стола поперечное механическое/ ручное, мм 300/ 320
Наибольшее перемещение стола вертикальное механическое/ ручное, мм 410/ 420
Максимальная нагрузка на стол (по центру), кг 300
Число Т-образных пазов Размеры Т-образных пазов 3
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм 0,05
Перемещение стола на один оборот лимба продольное и поперечное, мм 6
Перемещение стола на один оборот лимба вертикальное, мм 2
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин 3/ 3/ 1
Число ступеней рабочих подач стола 18
Пределы рабочих подач. Продольных и поперечных, мм/мин 25...1250
Пределы рабочих подач. Вертикальных, мм/мин 8,3...416,6
Усилие резания продольной, поперечной, вертикальной подач, Н 20,0/ 12,0/ 8,0
Шпиндель
Частота вращения шпинделя поворотной и накладной головок, об/мин 50..1600
Количество скоростей шпинделя 11
Частота вращения шпинделя, об/мин 31,5..1600
Количество скоростей шпинделя 18
Перемещение пиноли шпинделя, мм 80
Перемещение пиноли шпинделя на одно деление лимба, мм 0,1
Перемещение пиноли шпинделя на один оборот лимба, мм 6
Поворот головки шпинделя к станине/ от станины, град 90
Поворот головки шпинделя в продольной плоскости, град 360
Поворот накладной головки шпинделя в продольной плоскости, град 360
Наибольший крутящий момент на шпинделе, Н.м 1430
Эскиз конца горизонтального шпинделя по ГОСТ 836-72 3
Эскиз конца шпинделя поворотной головки по ГОСТ 836-72 4
