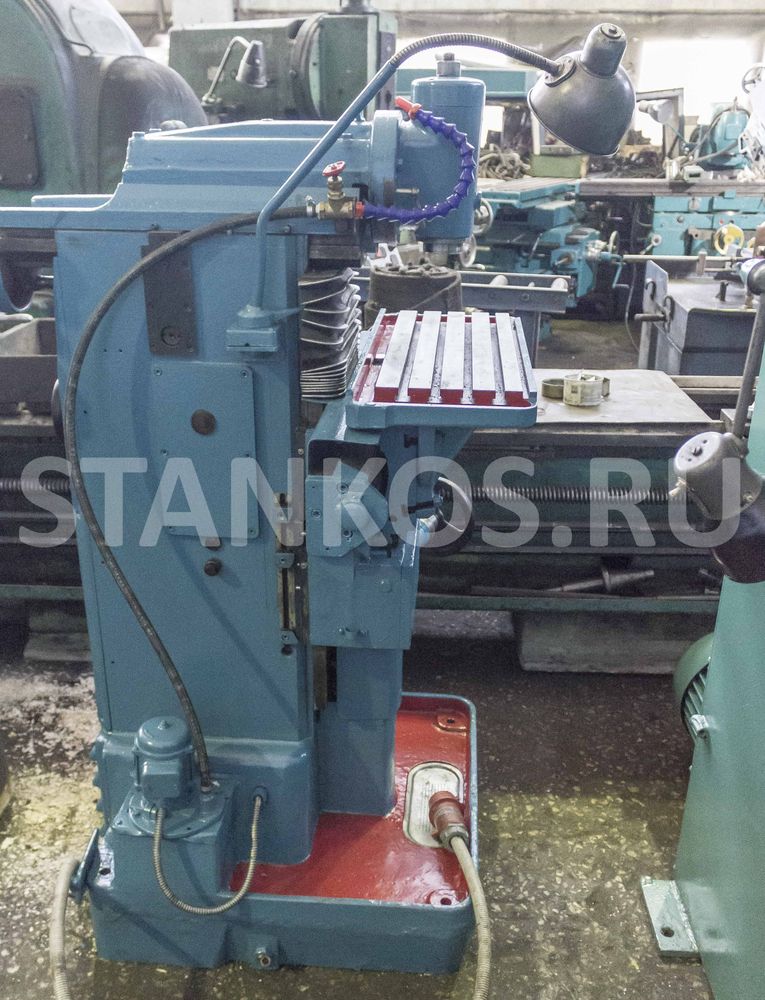

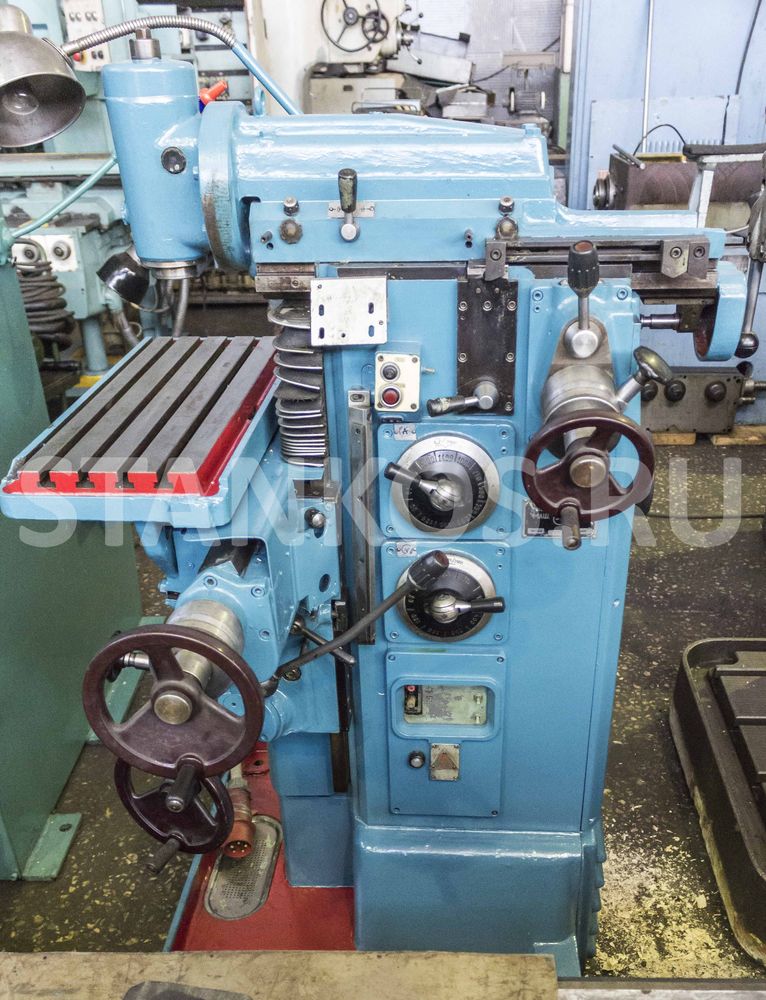

Широкоуниверсальный фрезерный станок ВМ130В

Размеры рабочей поверхности: 250 х 630 мм
Широкоуниверсальный фрезерный станок ВМ130ВШирокоуниверсальный фрезерный станок ВМ130В
Широкоуниверсальный фрезерный станок ВМ130В
Широкоуниверсальный фрезерный станок ВМ130В
Широкоуниверсальный фрезерный станок ВМ130В
Описание

Широкоуниверсальный фрезерный станок ВМ130В

Фрезерный широкоуниверсальный станок ВМ-130В предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя.

Фрезерный станок ВМ-130В предназначен для фрезерования, растачивания и сверления поверхностей деталей типа корпусов, рычагов и фланцев из черных и цветных металлов и их сплавов в условиях мелкосерийного и серийного производства. Станок рекомендуется использовать для выполнения точной и чистовой обработки.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Узнайте о цене, состоянии и условиях покупки этого фрезерного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся фрезерных станках бу.

Технические характеристики фрезерного станка ВМ130В:

Наименование параметраВМ130Н
Основные параметры станка
Класс точности по ГОСТ 8-82 П
Размеры рабочей поверхности горизонтального стола, мм 250 х 630
Размеры рабочей поверхности вертикального стола, мм 160 х 500
Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм 60..360
Рабочий стол
Максимальная нагрузка на стол (по центру), кг 140
Число Т-образных пазов Размеры Т-образных пазов 3
Наибольшее продольное перемещение стола (по си X), мм 250
Наибольшее поперечное перемещение вертикальной головки механическое (по си Y), мм 300
Наибольшее вертикальное перемещение стола (по си Z), мм 200
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм 0.02
Скорость быстрого продольного хода стола (по си X), мм/мин 800
Скорость быстрого поперечного хода головки (по си Y), мм/мин 800
Скорость быстрого вертикального хода стола (по си Z), мм/мин 800
Число ступеней рабочих подач стола 9
Число ступеней рабочих подач шпиндельной бабки 9
Пределы продольных рабочих подач стола (по си X), мм/мин 10..400
Пределы поперечных рабочих подач шпиндельной бабки (по си Y), мм/мин 10..400
Пределы вертикальных рабочих подач стола (по си Z), мм/мин 10..400
Наибольшее усилие, допускаемое для продольной подачи (по оси X), (кгс) 316
Наибольшее усилие, допускаемое для поперечной подачи (по оси Y), (кгс) 572
Наибольшее усилие, допускаемое для вертикальной подачи (по оси Z), (кгс) 498
Горизонтальный шпиндель
Частота вращения горизонтального шпинделя, об/мин 45..2000
Количество скоростей горизонтального шпинделя 12
Внутренний конус горизонтального шпинделя. Морзе 4
Диаметр оправок, мм
Диаметр отверстия горизонтального шпинделя, мм
Диаметр переднего подшипника горизонтального шпинделя, мм
Торможение шпинделя есть
Предохранение шпинделя от перегрузки (муфта) есть
Сверлильно-фрезерная поворотная головка
Частота вращения шпинделя сверлильно-фрезерной поворотной головки, об/мин 90..4000
Количество скоростей шпинделя сверлильно-фрезерной поворотной головки 12
Наибольшее перемещение гильзы (пиноли) вертикального шпинделя, мм 60
Механическая подача шпинделя сверлильно-фрезерной поворотной головки, мм/об 0,05
Расстояние от торца шпинделя сверлильно-фрезерной головки до стола, мм 335
Расстояние от оси шпинделя сверлильно-фрезерной головки до направляющих станины (вылет), мм
Внутренний конус шпинделя сверлильно-фрезерной головки. Морзе 2
Фрезерно-расточная поворотная головка
Частота вращения шпинделя фрезерно-расточной поворотной головки, об/мин
