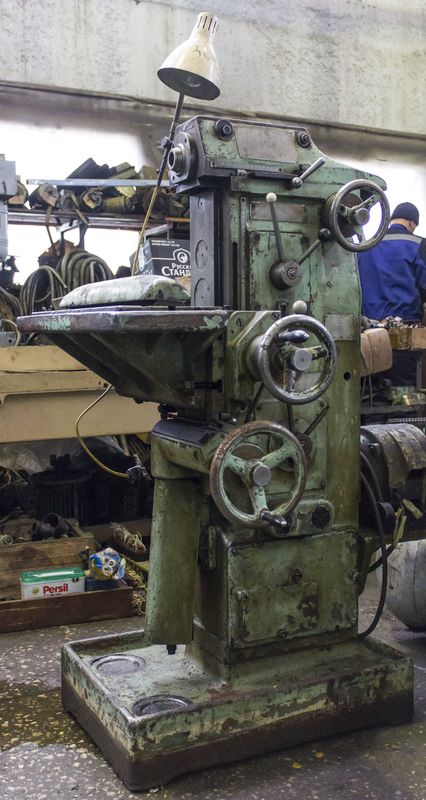

Широкоуниверсальный фрезерный станок 6В75

Размеры рабочей поверхности: 200 х 630 мм
Широкоуниверсальный фрезерный станок 6В75Широкоуниверсальный фрезерный станок 6В75
Широкоуниверсальный фрезерный станок 6В75

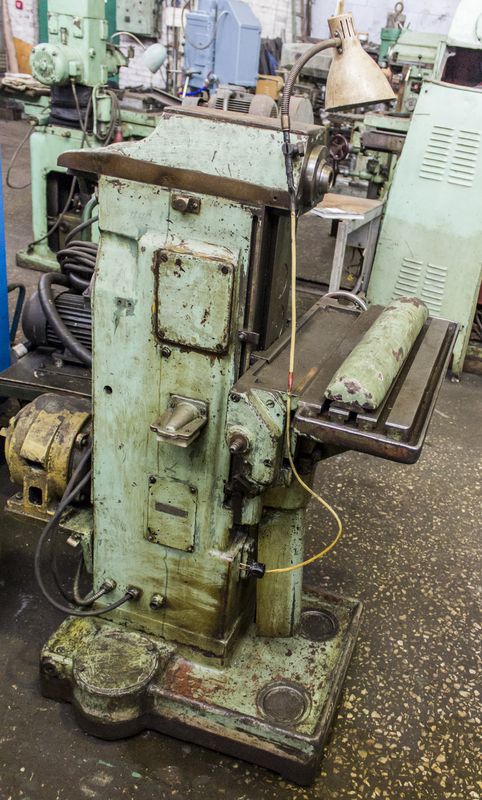

res6В75_№1801_общий вид2
Описание

Широкоуниверсальный фрезерный станок 6В75

Фрезерный станок 6В75 предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который при необходимости может быть повернут под углом.

Обрабатываемая деталь может быть установлена на основном столе с вертикальной рабочей плоскостью или на угловом столе с горизонтальной рабочей плоскостью. Для обработки наклонных поверхностей деталь может устанавливаться на универсальном столе.

Для обработки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка. Используя резцовую, быстроходную, долбежную головки и комплект вспомогательного инструмента, можно выполнять на станке 6В75 расточные, сверлильные и долбежные работы.

 Узнайте о цене, состоянии и условиях покупки этого фрезерного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся фрезерных станках бу.

Технические характеристики фрезерного станка 6В75:

Наименование параметра6В75
Основные параметры станка
Класс точности по ГОСТ 8-82 Н
Размеры горизонтального (углового) стола, мм 200 х 630
Размеры вертикального стола, мм 195 х 550
Максимальная масса обрабатываемой детали, кг
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм 70..360
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм 22..312
Наибольший вылет оси вертикального шпинделя, мм
Наибольший продольный ход стола (X), мм 250
Наибольший ход шпиндельной бабки (Y), мм 150
Наибольший вертикальный ход стола (Z), мм 290
Цена деления лимбов, мм 0,025
Горизонтальный и вертикальный шпиндели станка
Частота вращения горизонтального шпинделя, об/мин 95..1650
Частота вращения вертикального шпинделя, об/мин 110..1860
Количество скоростей шпинделей 6
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм
Наибольшее осевое перемещение вертикального шпинделя, мм 60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус ±45
Конус горизонтального и вертикального шпинделей Морзе 4
Стол
Пределы продольных и вертикальных подач стола (X, Z), мм/мин 17,5..178
Ускоренный ход стола, мм/мин нет
Количество подач стола 6
Наибольшее усилие подач стола, Н
Шпиндельная бабка
Пределы поперечных подач шпиндельной бабки (Y), мм/мин нет
Количество подач шпиндельной бабки -
Наибольшее усилие подач шпиндельной бабки, Н
Электрооборудование и привод станка
Электродвигатель главного привода, кВт 1,7
Электродвигатель привода насоса охлаждения, кВт 0,12
Суммарная мощность электродвигателей, кВт 1,82
Габарит и масса станка
Габариты станка (длина х ширина х высота), мм 1150 х 1100 х 1600
Масса станка, кг 855
