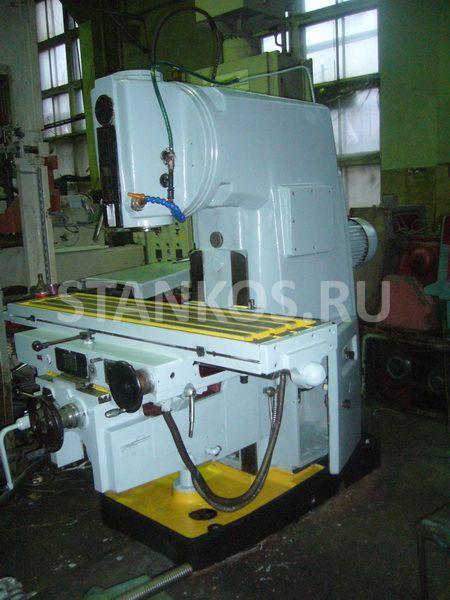

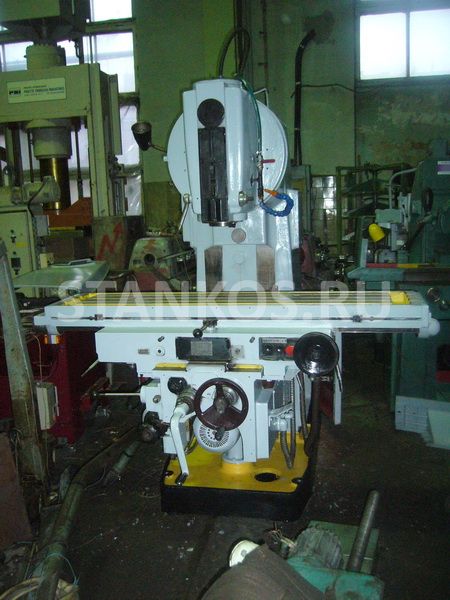

Вертикальный консольно-фрезерный станок 6Р13

Размеры рабочей поверхности: 1600 х 400 мм
Вертикальный консольно-фрезерный станок 6Р13
Вертикальный консольно-фрезерный станок 6Р13
Описание

Вертикальный консольно-фрезерный станок 6Р13

Станок 6Р13 с вертикальным пинольным шпинделем. Крестово перемещающийся в горизонтальной плоскости стол смонтирован на вертикально перемещающейся по направляющим стойки консоли.

Станок предназначен для обработки всевозможных деталей из стали, чугуна, труднообрабатываемых и цветных металлов, главным образом торцовыми и концевыми фрезами. На станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, криволинейные поверхности.

Для обработки криволинейных поверхностей станки оснащены специальным копировальным устройством. Обработка криволинейных поверхностей производится по копирам, контур которых ощупывается наконечником электроконтактного датчика перемещения стола.

Узнайте о цене, состоянии и условиях покупки этого консольно-фрезерного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся фрезерных станках бу.

Технические характеристики консольного фрезерного станка 6Р13:

Наименование параметра6Р13
Основные параметры станка
Размеры поверхности стола, мм 1600 х 400
Расстояние от торца шпинделя до поверхности стола, мм 30..500
Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм 420
Наибольшее ручное перемещение стола в продольном/ поперечном/ вертикальном направлении, мм 1000/ 320/ 420
Наибольшее механическое перемещение стола в продольном/ поперечном/ вертикальном направлении, мм 1000/ 300/ 410
Наибольшая масса обрабатываемой детали, кг 300
Шпиндель
Частота вращения шпинделя, об/мин 31,5..1600
Количество скоростей шпинделя 18
Наибольшее осевое перемещение пиноли шпинделя, мм 80
Перемещение пиноли на одно деление лимба, мм 0,05
Перемещение пиноли на один оборот лимба, мм 4
Конец шпинделя по ГОСТ 836-62 3
Наибольший угол поворота шпиндельной головки, град ±45
Рабочий стол
Перемещение стола на одно деление лимба. Продольное, поперечное, вертикальное, мм 0,05
Перемещение стола на один оборот лимба. Продольное, поперечное/ вертикальное, мм 6/ 2
Пределы продольных и поперечных подач стола (X. Y), мм/мин 12.5-1250
Пределы вертикальных подач стола (Z), мм/мин 8,3..416,6
Количество подач продольных/ поперечных/ вертикальных 18
Скорость быстрых перемещений X, Y/Z поперечных, м/мин 3/ 1
Электрооборудование и привод станка
Электродвигатель привода главного движения, кВт 10,0
Электродвигатель привода подач, кВт 3,0
Электродвигатель насоса охлаждения, кВт 0,125
Габаритные размеры и масса станка
Габаритные размеры (длина х ширина х высота), мм 2560 х 2260 х 2120
Масса станка, кг 4200
