Широкоуниверсальный инструментальный консольно-фрезерный станок ОФ-55
Горизонтальный стол: 260 х 630 мм, вертикальный стол 195 х 550 мм.
Описание

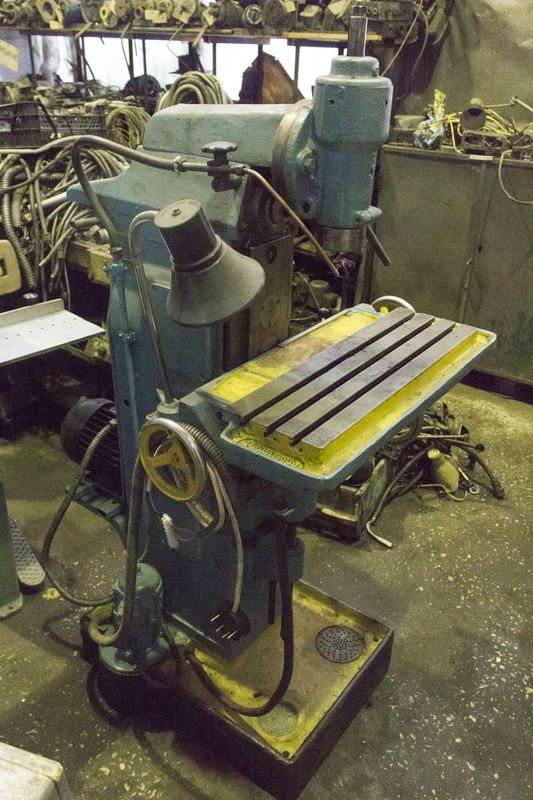

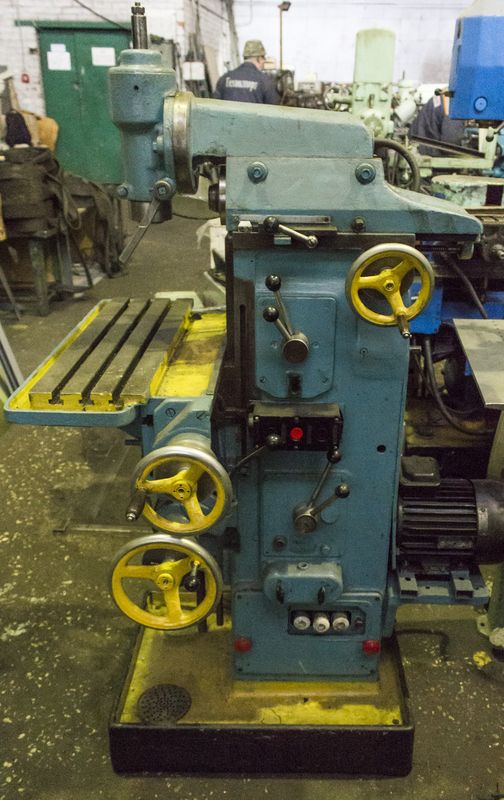

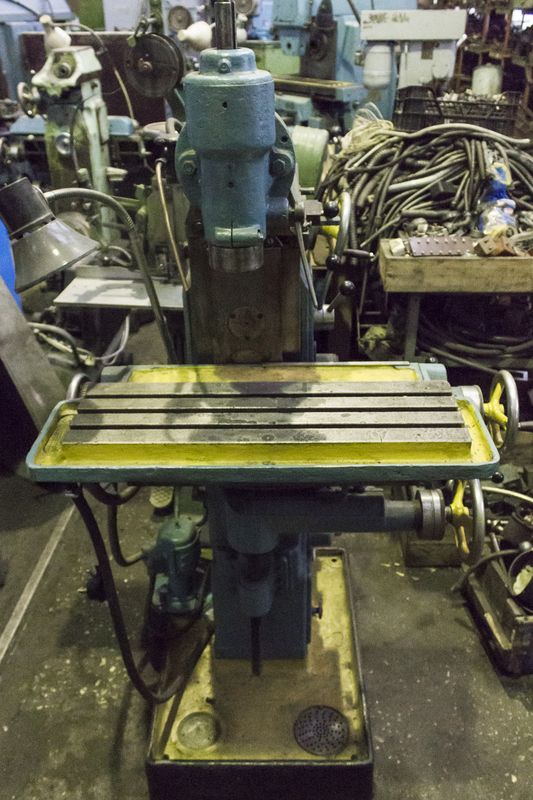

Широкоуниверсальный инструментальный консольно-фрезерный станок ОФ-55
Широкоуниверсальный инструментальный консольно-фрезерный станок повышенной точности ОФ-55 является аналогом немецкого фрезерного станка FP-1.
Фрезерный станок модели ОФ55 предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который, при необходимости, может быть повернут под углом.
Станок имеет две механические подачи - вертикальную (движение суппорта по направляющим станины) и продольную (движение стола по направляющим суппорта). Поперечная подача (движение шпиндельной бабки) - ручная.
Технические характеристики фрезерного станка ОФ-55:
| Наименование параметра | ОФ-55 |
|---|---|
| Основные параметры станка | |
| Класс точности по ГОСТ 8-82 | П |
| Размеры горизонтального (углового) стола, мм | 260 х 630 |
| Размеры вертикального стола, мм | 195 х 550 |
| Максимальная масса обрабатываемой детали, кг | |
| Наибольшее расстояние от рабочей поверхности вертикального стола до торца шпинделя, мм | 105 |
| Наибольшее расстояние от рабочей поверхности вертикального стола до вертикальных направляющих, мм | 128 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм | 70..360 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 22..312 |
| Наибольший вылет оси вертикального шпинделя, мм | 100 |
| Наибольший продольный ход стола (X), мм | 250 |
| Наибольший поперечный ход шпиндельной бабки (Y), мм | 150 |
| Наибольший вертикальный ход суппорта (Z), мм | 290 |
| Горизонтальный и вертикальный шпиндели станка | |
| Частота вращения горизонтального шпинделя, об/мин | 42..2150 |
| Количество скоростей шпинделей | 12 |
| Перемещение шпинделя на одно деление лимба, мм | 0,025 |
| Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм | |
| Конус горизонтального и вертикального шпинделей | Морзе 4 |
| Подачи | |
| Пределы продольных и вертикальных подач стола (X, Z), мм/мин | 10..380 |
| Ускоренный ход стола, мм/мин | 935 |
| Перемещение стола продольное на одно деление лимба, мм | 0,025 |
| Перемещение суппорта стола вертикальное на одно деление лимба, мм | 0,025 |
| Количество подач стола | 12 |
| Наибольшее усилие подач стола, Н | |
| Габарит и масса станка | |
| Габариты станка (длина х ширина х высота), мм | 1150 х 1100 х 1600 |
| Масса станка, кг | 900 |
