Комбинированные пресс-ножницы Н5222

Ширина полосы: 150 мм; толщина: 16 мм
Описание

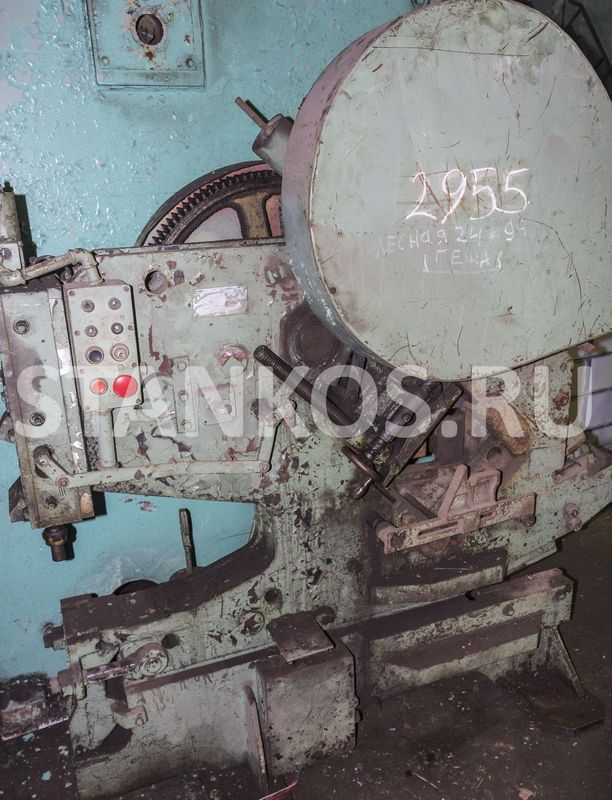

Пресс-ножницы комбинированные Н5222

Пресс-ножницы комбинированные Н5222 предназначены для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, а также вырубки открытых пазов. Регулируемые упоры и прижимы пресс-ножниц, предохраняющие руки от подачи, позволяют резать угловой и полосовой прокат под углом 90…45. Привод пресс-ножниц НВ5222 осуществляется от электродвигателя через клиноременную передачу, маховик и одноступенчатую зубчатую передачу к эксцентриковому валу. Зубчатая передача - прямозубая, цилиндрическая. Движение на ползун сортолистовой секции передается через шатун, на ползун пресса для пробивки отверстий - через балансир и западающий камень.

Узнайте о цене, состоянии и условиях покупки этих пресс-ножниц, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся комбинированных ножницах бу.

Технические характеристики Н5222:

Модель Н5222
Дыропробивная секция
- Расчетное усилие, кN
- Расcтояние от оси пуансона до станины, mm
- Ход ползуна, mm
- Диаметр пробиваемого отверстия, mm
- Количество ходов в минуту
617
500
26
32
53
Сортовая секция
Расчетное усилие, kN
Наибольшие размеры разрезаемых профилей, mm:
- диаметр круга
- стороны квадрата
- уголка (90)
- уголка (45)
специальными ножами:
- двутавра
- швеллера
- уголка (90)
666

50
45
125х125х14
100х100х10

18а
18а
160х169х12
Наибольшие размеры разрезаемого проката, mm:
- листа
- полосы за один ход
- длина ножей, mm
- количество ходов в минуту
16
18х190
360
53
Зарубочное устройство
- расчетное усилие, kN
Наибольшие размеры вырубок за один ход, mm
- толщина
- ширина
- глубина
294

10
63
80
Наибольшие размеры разрезаемых профилей на длину заготовки в режиме непрерывные хода при ручной подаче нормальными ножами, mm
- круга, квадрата
- уголка (90)
- полосы при
16х150
32х4х150
6х140х150
Габаритные размеры пресс-ножниц комбинированных, mm
- слева-направо
- спереди-назад (без упора)
- высота над уровнем пола
1780
1090
1865
масса, кг 2500
