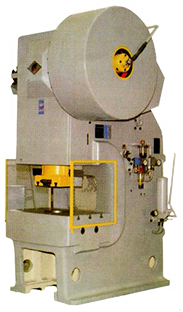

Пресс однокривошипный К2130Б
Номинальное усилие: 1000 кН; размеры стола: 850 х 560 мм
Описание
Пресс однокривошипный простого действия открытый К2130Б
Прессы однокривошипные простого действия открытые ненаклоняемые двухстоечные К2130Б предназначены для изготовления деталей операциями холодной листовой штамповки: гибкой, вырубкой, пробивкой, неглубокой вытяжкой и т.д., в том числе в составе автоматизированных комплексов.
Прессы К2130Б применяются на предприятиях различных отраслей промышленности, в цехах и на участках холодной листовой штамповки. Находят широкое применение при любом типе производства: мелкосерийном, серийном, массовом. Прессы предназначены для работы как на одиночных, так и на непрерывных ходах при оснащении их автоматическими подачами (роликовыми, валковыми, шиберными и др.).
Технические характеристики пресса К2130Б:
| Наименование параметра | К2130Б |
|---|---|
| Основные параметры | |
| Номинальное усилие пресса, кН (т) | 1000 (100) |
| Наибольший ход ползуна (штока), мм | 10..130 |
| Частота ходов ползуна непрерывных, 1/мин | 100 |
| Частота ходов ползуна одиночных от кнопки, 1/мин | 45 |
| Размеры стола, мм | 850 х 560 |
| Размеры отверстия в столе, мм | 420 х 280 |
| Диаметр отверстия в столе, мм | 360 |
| Наибольшее расстояние между столом и ползуном в его нижнем положении - закрытая высота пресса, мм | 280..560 |
| Расстояние от оси штока до станины (вылет), мм | 320 |
| Величина регулировки расстояния между столом и ползуном, мм | 100 |
| Расстояние между стойками станины в свету, мм | - |
| Расстояние между подштамповой плитой и ползуном при максимальном ходе в НМТ при верхнем регулировании ползуна, мм | - |
| Толщина подштамповой плиты, мм | 100 |
| Величина рабочего хода ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при непрерывных ходах (Расстояние недохода ползуна до НМТ), мм | 2,5 |
| Величина рабочего хода ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при одиночных ходах (Расстояние недохода ползуна до НМТ), мм | 5,0 |
| Высота стола над уровнем пола, мм | 700 |
| Наибольший ход выталкивателя в ползуне, мм | 40 |
| Давление воздуха в сети пресса, минимальное-максимальное, МП | 0,45..1,0 |
| Расход сжатого воздуха (в режиме одиночный ход), литр/цикл | 4,5 |
| Технологическая работа, при непрерывных ходах, Дж | 2200 |
| Технологическая работа, при одиночных ходах, Дж | 4500 |
| Электрооборудование | |
| Количество электродвигателей | 2 |
| Электродвигатель главного привода, кВт | 11,8 |
| Электродвигатель гидронасоса выталкивателя, кВт | - |
| Габариты и масса пресса | |
| Габариты пресса (длина ширина высота), мм | 1555 х 1850 х 2935 |
| Масса пресса, кг | 9500 |
