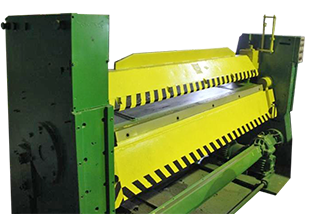

Машина листогибочная с поворотной гибочной балкой И2114
ЛИСТОГИБОЧНАЯ МАШИНА И2114
Машина листогибочная с поворотной гибочной балкой И2114 листогибочные машины с поворотной гибочной балкой применяются для изготовления деталей способом холодной гибки из листового металла. В состав машины входят: станина, прижимная балка, гибочная балка, привод прижимной и гибочной балок, задний упор.
Техничекие характеристики И2114:
|
Основные данные |
Величина |
|
Наибольшая длина гиба, мм |
2000 |
|
Наибольшая толщина листа, мм |
2,5 |
|
Наибольший угол загиба при нормальной острогибочной оправке, градусы |
120 |
|
Наименьший внутренний радиус гиба при наибольшей толщине листа, мм |
3,75 |
|
Наименьшая высота огибаемой кромки при наибольшей толщине листа, при загибе на наименьший угол 120° на нормальный острогибочной оправке, мм |
16 |
|
Величина регулировки прижиной балкой, мм |
250 |
|
Величина регулировки стола и гибочной балки, мм |
100 |
|
Время поворота гибочной балки на 90° секунды |
6 |
|
Скорость движения прижимной балки, мм/сек |
42 |
|
Продолжительность цикла прижима плюс рабочий ход гибочной балки на угол 90° плюс обратный (ход прижимной балки 50мм), сек. |
30 |
|
Мощность эл.\двиг. гиба, кВт |
5,5 |
|
Мощность эл.\двиг. зажима, кВт |
2,2 |
|
Габариты, мм |
|
|
слева-направо |
3055 |
|
спереди-назад |
1330 |
|
высота |
1550 |
|
масса, кг |
3300 |
