Трубогиб ИВ3428

Трубогиб ИВ3428
Трубогиб ИВ3428
Описание

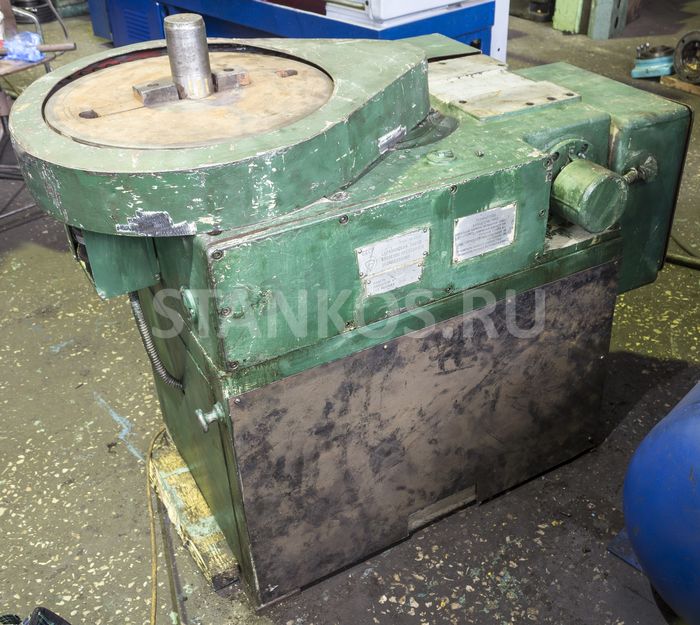

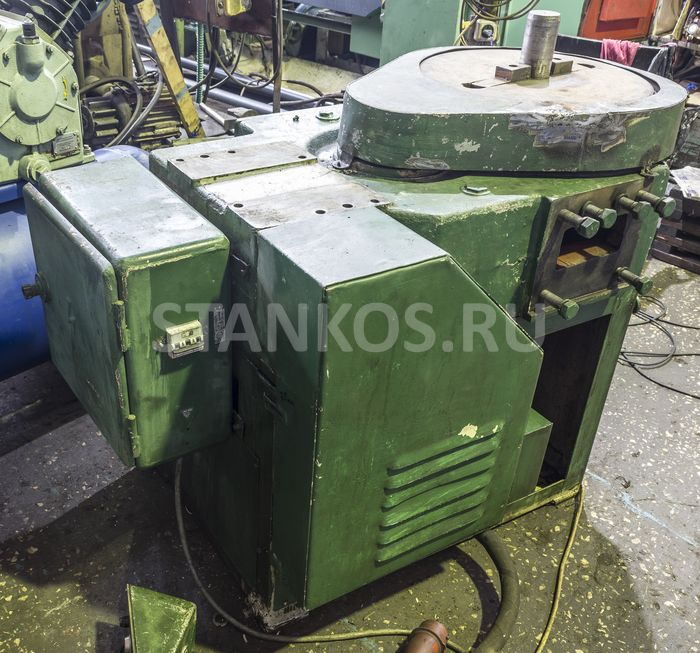

Трубогиб ИВ3428

Трубогиб электромеханический модели ИВ3428 может использоваться в котлостроительной и судостроительной промышленности, на заводах монтажных заготовок, при монтаже водопроводов и газопроводов, а также на строительных и монтажных площадках промышленного и гражданского строительства.

Гибочный станок ИВ3428, предназначен для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик c минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 320 мм. И возможностью увеличения радиуса гиба до 500 мм (за отдельную плату).

Машины трубогибочные с механическим приводом оснащены электронным блоком включающего в себя системы управления двигателем через реверсивный магнитный пускатель «Вперѐд», «Назад».

Пульт управления на базе контроллера с 4-х значным индикатором используется для задания «Угла гиба», отслеживания текущего процесса гиба по датчикам «Угла» и «Исходное», и управлением остановом в заданной точке. При этом, для точности отработки «угла гиба», используется принцип останова двигателя методом «противовключения». Точность выполнения угла гиба 1-2 градуса.

Система управления имеет «ручной» и «автоматический» режимы работы станка.

Узнайте о цене, состоянии и условиях покупки этого гибочного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся трубогибах бу.



Технические характеристики трубогиба электромеханического ИВ3428:

Наименование параметраИВ3428
Наибольшие размеры изгибаемой трубы с пределом текучести δт=250 МРа (25кгс/мм2)
наружный диаметр D, мм 76
толщина стенки S, мм 4,5
Наименьший диаметр изгибаемой трубы, мм 25
Внутренний радиус гибочного инструмента R, мм 36,6..320
Угол поворота гибочного инструмента, град 210
Электрооборудование и привод пресса
Количество электродвигателей, кВт 1
Электродвигатель главного привода М1, кВт 7,5
Габарит и масса пресса
Габарит (длнна х ширина х высота), мм 3485 х 1370 х 1355
Масса пресса, кг 1250
