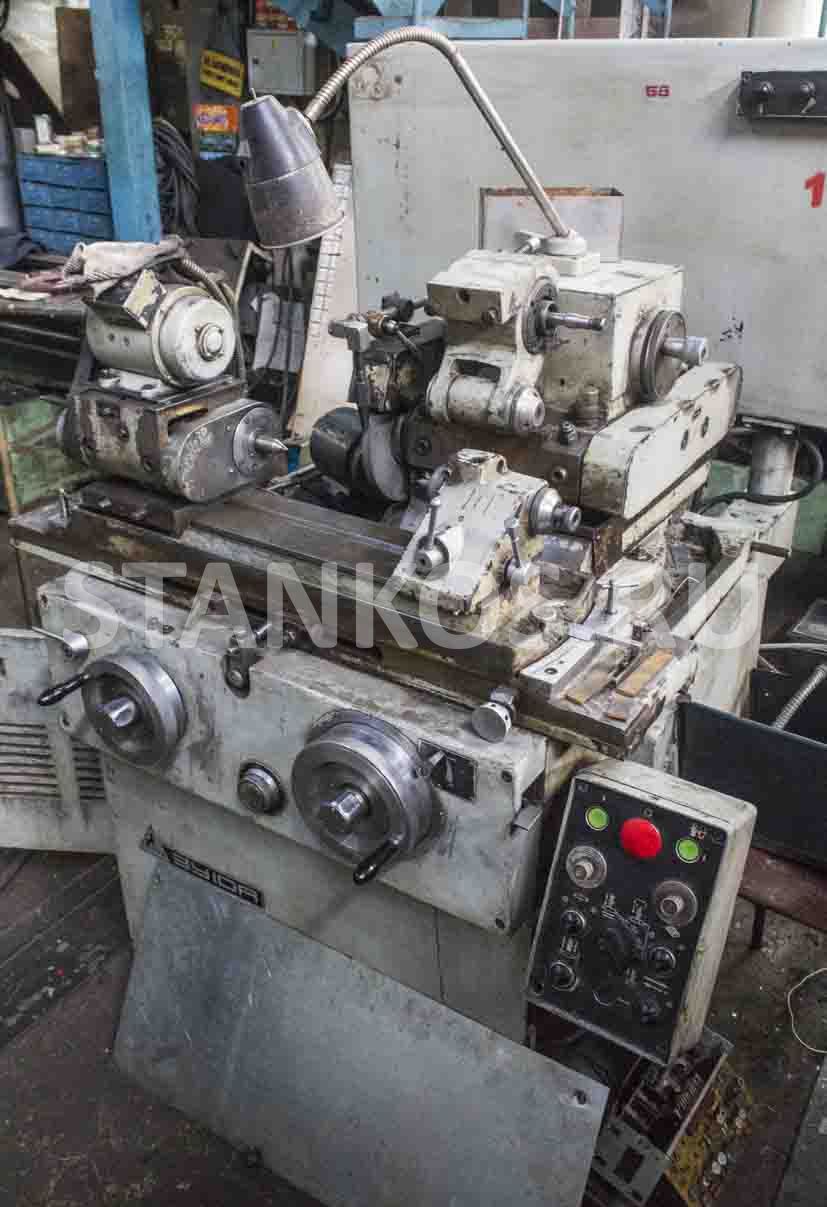

Круглошлифовальный универсальный станок 3У10А

Max диаметр заготовки: 100 мм; max длина: 160 мм
Круглошлифовальный универсальный станок 3У10АКруглошлифовальный универсальный станок 3У10А
Круглошлифовальный универсальный станок 3У10А

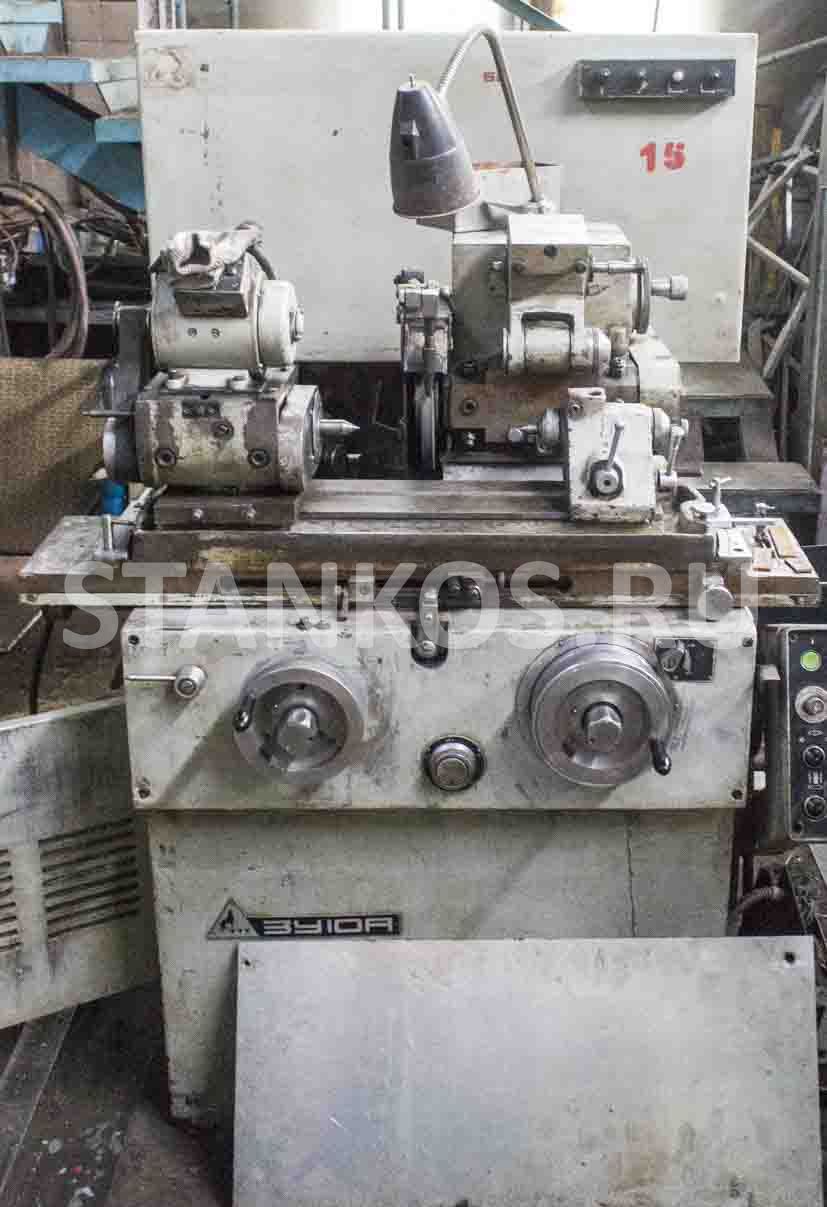

3У10А_№2135_вид спереди_res
Описание

Круглошлифовальный универсальный станок 3У10А

Универсальный круглошлифовальный станок 3У10А предназначен для наружного и внутреннего шлифования цилиндрических и конических поверхностей деталей, требующих особо высокой точности размеров, а также для шлифования плоских торцов круглых деталей в условиях единичного и мелкосерийного производства. Шлифование производится в неподвижных центрах, патроне или цанге и на планшайбе.

На круглошлифовальном станке 3У10А можно шлифовать наружные и внутренние цилиндрические, конические поверхности и торцовые поверхности продольным или врезным шлифованием, установкой шлифовального круга на правом или левом конце шлифовального шпинделя, разворотом верхнего стола, бабки изделия или салазок шлифовальной бабки. Обрабатываемое изделие монет быть установлено в неподвижных центрах, трехкулачковом патроне или цанговом зажиме, а также с помощью дополнительных приспособлений.

Узнайте о цене, состоянии и условиях покупки этого круглошлифовального станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся шлифовальных станках бу.

Технические характеристики станка 3У10А:

Наименование параметра3У10А
Основные параметры
Класс точности по ГОСТ 8-82 А
Наибольший диаметр устанавливаемого изделия, мм 100
Наибольшая длина устанавливаемого изделия (РМЦ), мм 160
Наибольшая длина шлифования, мм 140
Наибольший диаметр шлифования, мм
Наименьший диаметр шлифования, мм
Рекомендуемый диаметр шлифования, мм 3..15
Наибольший диаметр шлифуемого отверстия, мм 40
Рекомендуемый диаметр шлифования отверстия, мм 3..15
Наибольшая длина шлифования отверстия, мм 50
Расстояние от оси шпинделя передней бабки до зеркала стола - высота центров, мм 120
Наибольший вес устанавливаемого изделия, кг 1
Высота центров над столом, мм 100
Высота центров над подошвой станка, мм 1070
Станина и стол станка
Наибольшее продольное перемещение стола, мм 200
Максимальное число двойных ходов стола в минуту, мм 30
Наименьший ход стола между упорами, мм 1,5
Ручное замедленное перемещения стола за один оборот маховика, мм 0,176
Ручное ускоренное перемещения стола за один оборот маховика, мм 2,5
Скорость автоматического перемещения стола (от гидросистемы), м/мин 0,025..1,0
Наибольший угол поворота верхнего стола по часовой стрелке, град 6
Наибольший угол поворота верхнего стола против часовой стрелки, град 7
Цена деления шкалы поворота верхнего стола, град
Цена деления шкалы поворота верхнего стола (конусность), мм/м
Шлифовальная бабка
Наибольшее перемещение шлифовальной бабки по винту подачи, мм 100
Перемещение шлифовальной бабки во время быстрого подвода, мм 15
Угол поворота шлифовальной бабки по часовой стрелке, град 30
Угол поворота шлифовальной бабки против часовой стрелки, град 30
Время быстрого подвода шлифовальной бабки, с 3
Шлифовальный круг по ГОСТ 2424-67 ПП250х20х76
Износ шлифовального круга в мм на диаметр 80
Частота вращения шпинделя наружного шлифования, об/мин 2800
