Плоскошлифовальный универсальный станок 3Д722

Max размеры изделий: 1000 х 320 х 400 мм
Плоскошлифовальный универсальный станок 3Д722Плоскошлифовальный универсальный станок 3Д722
Плоскошлифовальный универсальный станок 3Д722

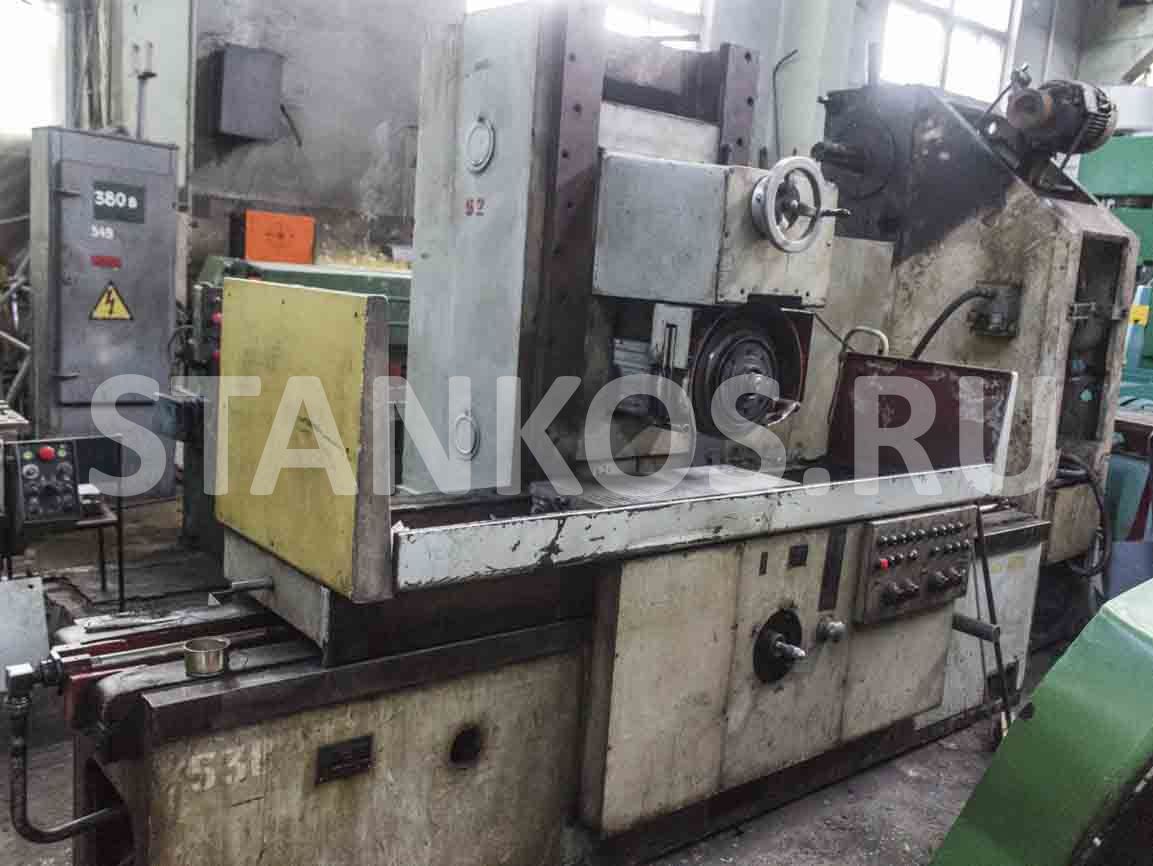

3Д722_№28239_общий вид_res
Описание

Плоскошлифовальный универсальный станок 3Д722

Плоскошлифовальный станок модели 3Д722 - станок общего назначения с прямоугольным столом и горизонтальным шпинделем, предназначен для шлифования плоскостей различных деталей периферией круга. Станина имеет продольные направляющие, по которым возвратно поступательно движется рабочий стол. По вертикальным направляющим стойки перемещается шлифовальная бабка со шлифовальным кругом.

Главное движение в станке 3Д722 — вращение шлифовального круга; продольная подача — прямолинейное возвратно-поступательное движение стола с заготовкой. Поперечная и вертикальная подачи сообщаются шлифовальной бабке с шлифовальным кругом.

Станок 3Д722, продольношлифовальный с прямоугольным столом и горизонтальным шпинделем, предназначен для шлифования плоскостей различных деталей периферией круга как в индивидуальном, так и в крупносерийном производстве.

Узнайте о цене, состоянии и условиях покупки этого плоскошлифовального станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся шлифовальных станках бу.

Технические данные и характеристики станка 3Д722:

Наименование параметра3Д722
Основные параметры
Класс точности по ГОСТ 8-82 П
Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм 1000 х 320 х 400
Наибольшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм 900 х 320 х 280
Наименьшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм 50 х 40 х 5
Расстояние от оси шпинделя до зеркала стола, мм 210..625
Наибольшая масса изделий обрабатываемых на столе, кг 600
Наибольшая масса изделий обрабатываемых на плите электромагнитной, кг 300
Рабочий стол станка
Размеры рабочей поверхности стола (длина х ширина), мм 1000 х 320
Размеры поверхности электромагнитной плиты (длина х ширина), мм 900 х 320
Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм 300..1010
Скорость возвратно-поступательного движения стола (регулирование бесступенчатое), м/мин 3..45
Шлифовальная бабка
Размеры шлифовального круга (наименьший и наибольший наружный диаметры), мм
Размеры шлифовального круга (внутренний диаметр/ высота), мм
Размеры шлифовального круга по ГОСТ 2424-75 ПП450х80х203
Число оборотов шлифовального круга в минуту 1460
Наибольший допустимый крутящий момент на шпинделе, кгс*м
Конец шпинделя шлифовальной бабки по ГОСТ 2323-67, ГОСТ 2323-76 (конструкция/ конусность/ наибольший диаметр) 1/ 1:5/ 80
Наибольшее поперечное перемещение шлифовальной бабки (ручное и от гидравлики), мм 410
Цена деления лимба поперечного перемещения шлифовальной бабки, мм
Поперечное перемещение шлифовальной бабки на один оборот лимба, мм
Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин 0,5..3,0
Привод и электрооборудование станка
Количество электродвигателей на станке 8
Электродвигатель шпинделя шлифовальной бабки, кВт 15
Электродвигатель вертикального ускоренного перемещения шлифовальной бабки, кВт 0,75
Электродвигатель насоса гидросистемы, кВт 7,5
Электродвигатель насоса системы смазки шпинделя, кВт 0,25
Габариты и масса станка
Габарит станка (длина х ширина х высота), мм 3510 х 2130 х 2360
Масса станка, кг 8400
