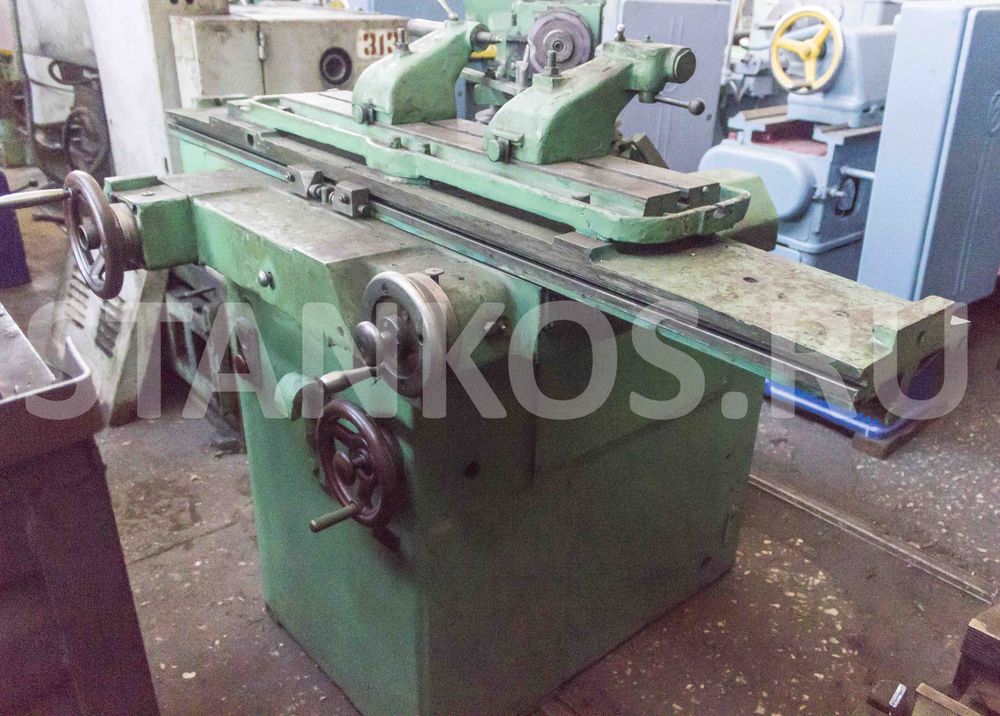

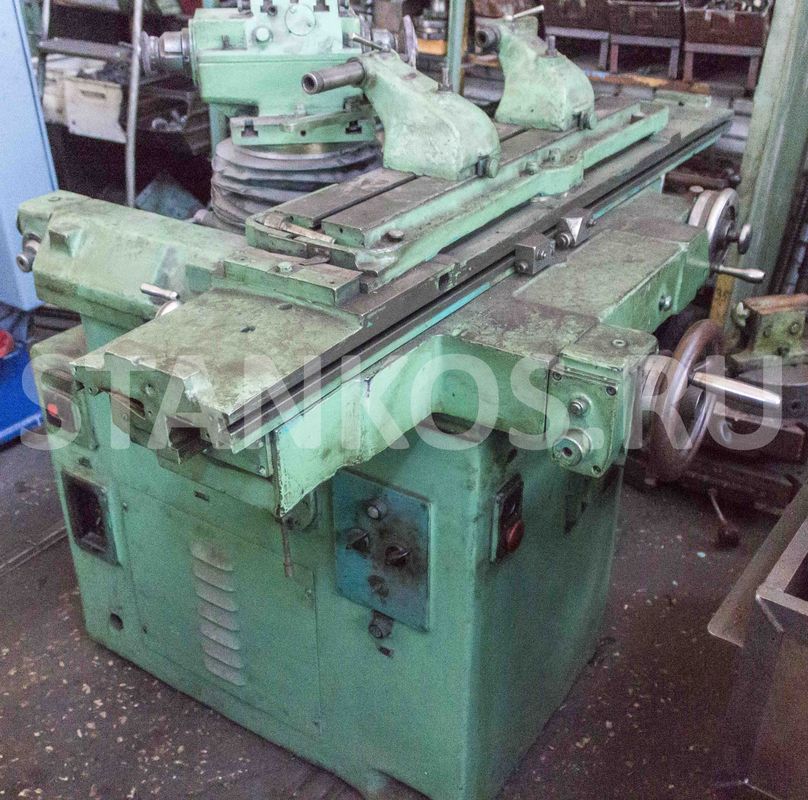

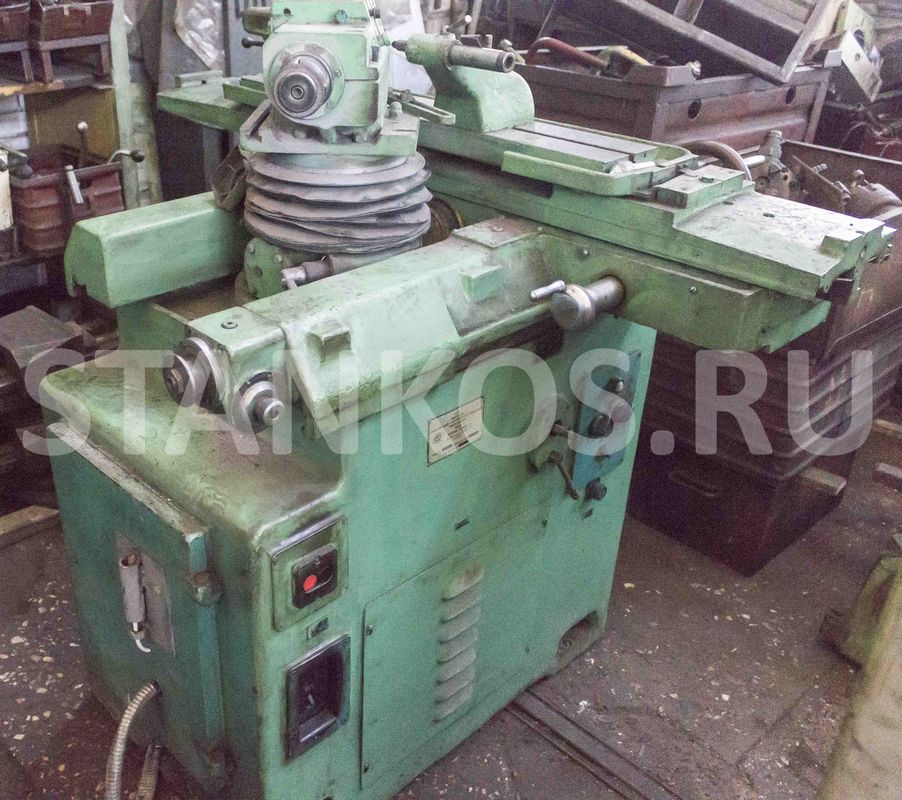

Универсально-заточной станок 3В642

Max размеры изделий в центрах: 630 х 250 мм
Универсально-заточной станок 3В642
Универсально-заточной станок 3В642
Универсально-заточной станок 3В642
Описание

Универсально-заточной станок 3В642

Универсальные заточные станки 3В642 предназначены для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.

Станки универсально заточные 3В642 обладают литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т.д.

Затачивание и шлифование производятся при ручном перемещении детали со столом.

Узнать о цене, состоянии и условиях покупки этого заточного станка Вы можете, нажав на кнопку "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся заточных станках бу.

Технические данные и характеристики станка 3В642:

Наименование параметра3В642
Основные параметры
Класс точности по ГОСТ 8-82 П
Наибольшие размеры обрабатываемых изделий в центрах (длина х диаметр), мм 630 х 250
Расстояние между центрами универсальной и задней бабок, мм 550
Расстояние между осью шлифовального круга и линией центров в горизонтальной плоскости, мм 70..300
Расстояние между осью шлифовального круга и линией центров в вертикальной плоскости, мм 65..185
Рабочий стол станка
Размеры рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм 900 х 140
Наибольшее продольное/ поперечное ручное перемещение стола, мм 450/ 230
Перемещение продольное/ поперечное стола на одно деление лимба, мм 0,1/ 0,01
Перемещение поперечное стола на одно деление тонкой подачи, мм 0,0025
Угол поворота стола в горизонтальной плоскости, град 90
Скорость перемещения стола от гидропривода, м/мин -
Бабка шлифовальная
Наибольшее вертикальное перемещение бабки, мм 250
Цена деления лимба подачи вертикального перемещения стола, мм 0,005
Угол поворота бабки в горизонтальной плоскости, град 350
Шлифовальная головка
Число оборотов заточного круга при ступенчатом регулировании, об/мин 2240, 3150, 4500, 6300
Конец шлифовального шпинделя по ГОСТ 2324-77 исполнение 2 Морзе 3
Наибольший диаметр устанавливаемого шлифовального круга, мм 200
Наибольший диаметр устанавливаемого шлифовального круга других типов, мм 150
Универсальная головка
Размер внутренних конусов шпинделей Морзе 5
Угол поворота в горизонтальной и вертикальной областях, град 360
Электрооборудование и привод станка
Количество электродвигателей на станке 4
Электродвигатель привода шпинделя шлифовальных кругов, кВт 1,5/ 1,1
Электродвигатель привода изделия, кВт 0,25
Электродвигатель гидропривода, кВт -
Электродвигатель насоса охлаждения, кВт 0,125
Электродвигатель пылесоса, кВт 0,125
Общая установленная мощность всех электродвигателей, кВт 1,795
род тока питающей сети 50Гц, 380/220 В
Габариты и масса станка
Габарит станка, мм 2050 х 1820 х 1550
Масса станка, кг 1250
