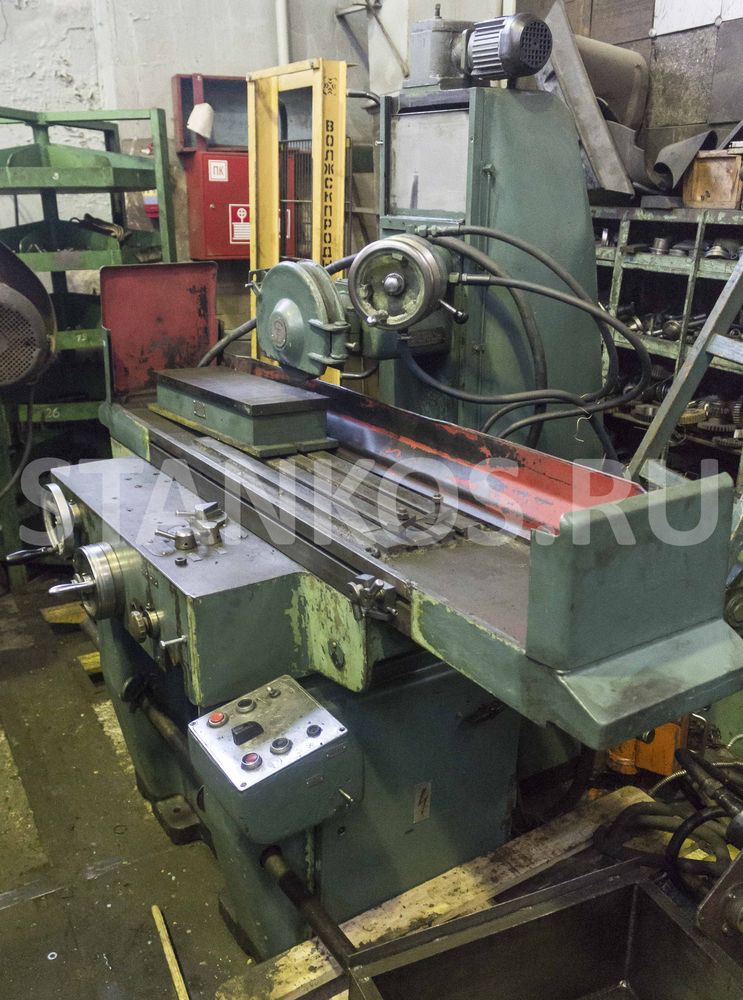

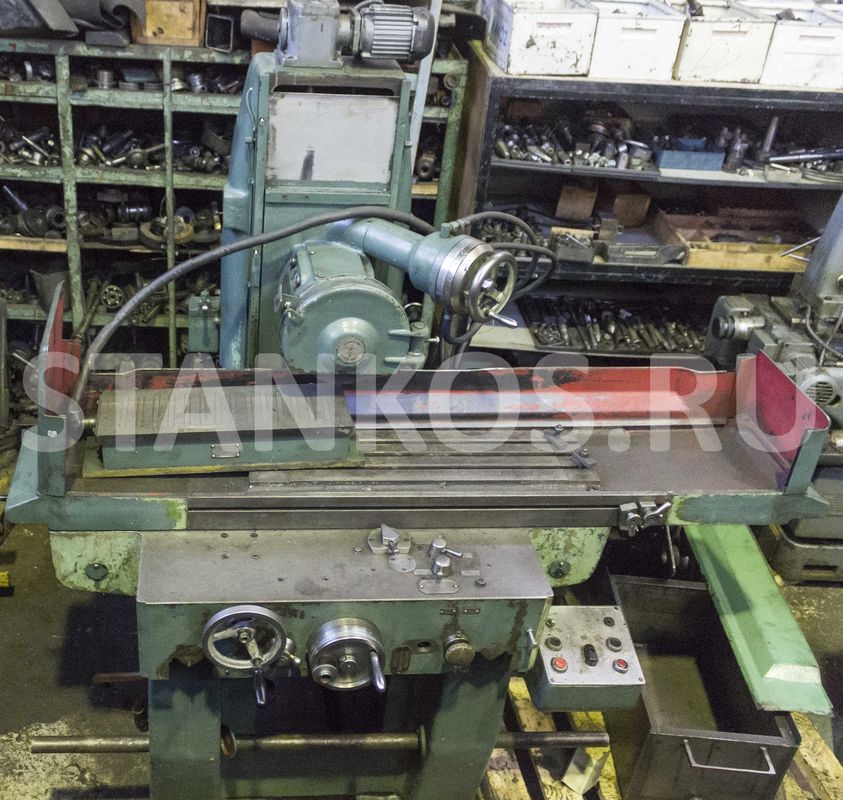

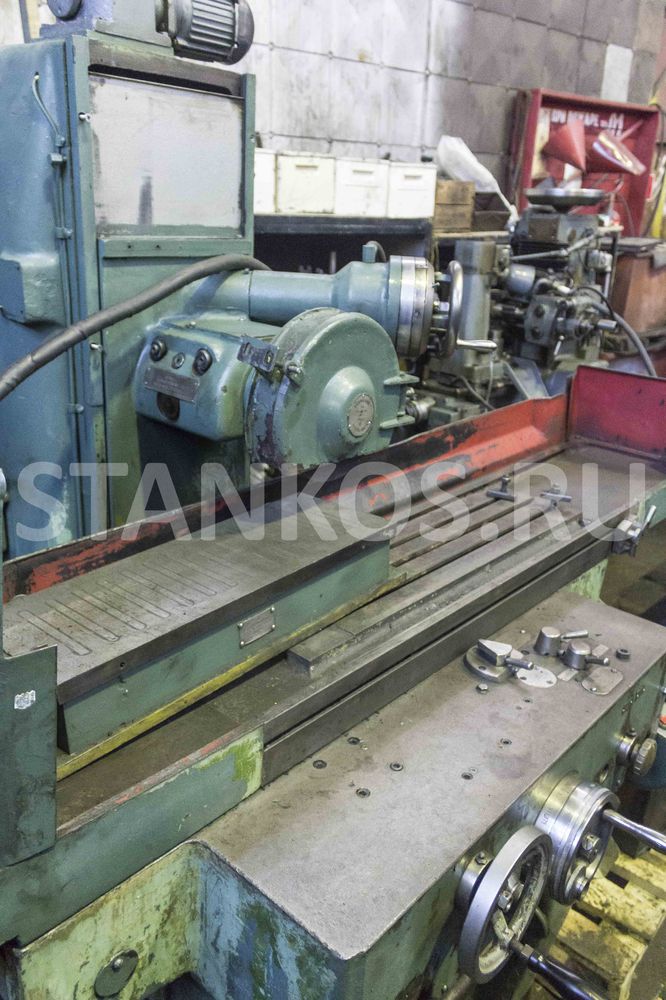

Универсальный плоскошлифовальный станок 3Г71

Max размеры изделий: 630 х 200 х 320 мм
Универсальный плоскошлифовальный станок 3Г71
Универсальный плоскошлифовальный станок 3Г71
Универсальный плоскошлифовальный станок 3Г71
Описание

Универсальный плоскошлифовальный станок 3Г71

Плоскошлифовальный станок 3Г71 предназначен для шлифования поверхностей обрабатываемых деталей периферией круга. В определенных границах возможна обработка поверхностей, расположенных под углом 90° к зеркалу стола.

С применением различных приспособлений возможно профильное шлифование различных деталей. Точность профиля при этом зависит от метода заправки профиля круга и от применяемого приспособления для крепления деталей.

Станок 3Г71 комплектуется стандартной электромагнитной плитой.

Узнайте о цене, состоянии и условиях покупки этого плоскошлифовального станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся шлифовальных станках бу.

Технические характеристики станка 3Г71:

Наименование параметра3Г71М
Основные параметры
Класс точности по ГОСТ 8-82 В
Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм 630 х 200 х 320
Расстояние от оси шпинделя до зеркала стола, мм 80...445
Наибольшая масса обрабатываемого изделия, кг 150
Рабочий стол станка
Размеры рабочей поверхности стола (длина х ширина), мм 630 х 200
Продольное перемещение стола, мм 700
Поперечное перемещение стола , мм 245
Скорость продольного перемещения стола, м/мин 3...25
Перемещение стола за один оборот маховика механизма продольного перемещения, мм 18,1
Механизм поперечной подачи стола
Цена деления лимба маховика поперечного перемещения стола, мм 0,02
Перемещение суппорта за один оборот маховика, мм 2,0
Цена деления лимба микрометрической подачи поперечного перемещения стола, мм 0,005
Автоматическая поперечная подача на каждый ход стола, мм 0,3...10
Автоматическая непрерывная подача, м/мин 0,7
Шлифовальная головка
Наибольшее вертикальное перемещение шлифовальной головки, мм
Скорость ускоренного вертикального перемещения шлифовальной головки, м/мин 0,28
Размеры шлифовального круга, мм 250 х 32 х 76
Число оборотов шлифовального круга в минуту 2680
Шлифовальная бабка
Цена деления лимба маховика вертикального перемещения, мм 0,002
Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,005), мм 0,002...0,05
Электрооборудование и привод станка
Количество электродвигателей на станке 5
Электродвигатель привода шпинделя, кВт 2,2
Электродвигатель гидропривода, кВт 1,1
Электродвигатель ускоренного перемещения шлифовальной головки, кВт 0,4
Электродвигатель насоса охлаждения, кВт 0,125
Электродвигатель магнитного сепаратора, кВт 0,08
Общая установленная мощность всех электродвигателей, кВт 4,355
род тока питающей сети 50Гц, 380/220 В
Габариты и масса станка
Габарит станка (длина х ширина х высота), мм 1980 х 1840 х 1860
Масса станка, кг 2250
