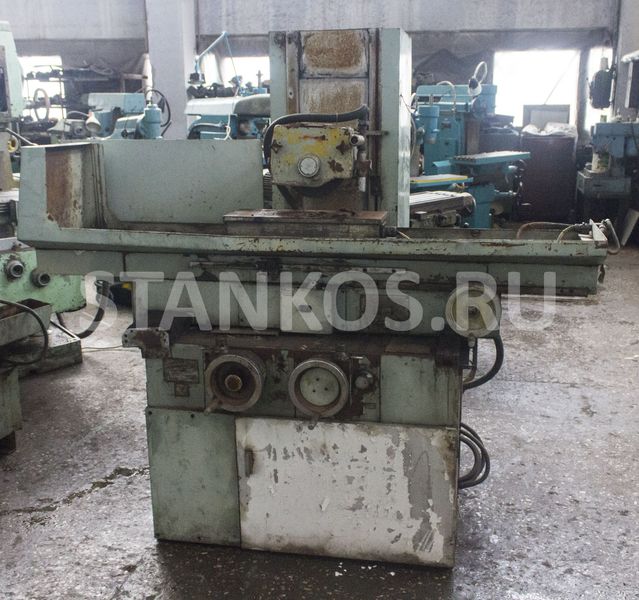

Универсальный плоскошлифовальный станок 3Е711В
Универсальный плоскошлифовальный станок 3Е711В
Универсальный плоскошлифовальный станок высокой точности 3Е711В с горизонтальным шпинделем и крестовым столом предназначен для шлифования поверхностей периферией круга. В определенных границах возможна обработка поверхностей, расположенных под углом 90° к зеркалу стола.
Станок предназначен для шлифования плоских поверхностей различных изделий, закрепленных на зеркале стола, магнитной или электромагнитной плите или в приспособлении. В пределах, допустимых кожухом, возможно шлифование пазов и фасонных поверхностей. С применением различных приспособлений возможно профильное шлифование различных деталей. Точность профиля при этом зависит от метода заправки профиля круга и от применяемого приспособления для крепления деталей. Станок комплектуется стандартной электромагнитной плитой. Станок используется в единичном, мелкосерийном и серийном производстве.
Неплоскостность и непараллельность обработанных поверхностей образца размерами 120 х 240 мм не более 0,004 мм.
Класс точности станка В по ГОСТ 8—77. Шероховатость обработанной поверхности Ra 0,16 мкм.
Узнайте о цене, состоянии и условиях покупки этого плоскошлифовального станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся шлифовальных станках бу.
Технические данные и характеристики станка 3Е711В:
| Наименование параметра | 3Е711В |
|---|---|
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | В |
| Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм | 630 х 200 х 375 |
| Наибольшая высота обрабатываемых изделий при наибольшем диаметре шлифовального круга, мм | 325 |
| Наибольшая высота обрабатываемых изделий при наименьшем диаметре шлифовального круга, мм | 375 |
| Расстояние от оси шпинделя до зеркала стола, мм | 500 |
| Наибольшая масса обрабатываемых изделий, кг | 220 |
| Точностные параметры, максимально достигаемые на образце-изделии | |
| Размер образца-изделия, мм | 380 х 120 х 80 |
| плоскостность, мкм | 4 |
| параллельность, мкм | 5 |
| шероховатость поверхности, обработанной периферией шлифовального круга, Ra | 0,16 |
| Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм | 25 |
| Рабочий стол станка | |
| Размеры рабочей поверхности стола (длина х ширина), мм | 630 х 200 |
| Наибольшее ручное продольное перемещение стола, мм | 700 |
| Скорость продольного перемещения стола (бесступенчатое регулирование), м/мин | 2..35 |
| Перемещение стола за один оборот маховика механизма продольного перемещения, мм | |
| Ускоренное перемещение крестового суппорта, м/мин | 1,5 |
| Механизм поперечной подачи стола | |
| Наибольшее ручное поперечное перемещение стола/ автоматическое, мм | 250/ 245 |
| Цена деления лимба маховика поперечного перемещения стола, мм | |
| Цена деления лимба микрометрической подачи поперечного перемещения стола, мм | |
| Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм | 0,3..30 |
| Шлифовальная головка | |
| Наибольшее вертикальное перемещение шлифовальной головки, мм | |
| Ускоренное вертикальное перемещение шлифовальной головки, м/мин | |
| Размеры шлифовального круга, мм | 250 х 40 х 76 |
| Число оборотов шлифовального круга в минуту | |
| Наибольшая скорость резания, м/с | 35 |
| Шлифовальная бабка | |
| Цена деления лимба маховика вертикального перемещения, мм | 0,002 |
| Цена деления лимба тонкой вертикальной подачи, мм | 0,0005 |
| Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,005), мм | - |
| Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,002), мм | 0,08..0,002 |
| Электрооборудование и привод станка | |
| Количество электродвигателей на станке | 7 |
| Электродвигатель привода шпинделя шлифовального круга, кВт | 4 М1 |
| Электродвигатель гидропривода стола, кВт | 3,0 М2 |
| Электродвигатель вентилятора охлаждения масла в гидростанции, кВт | 0,09 М3 |
