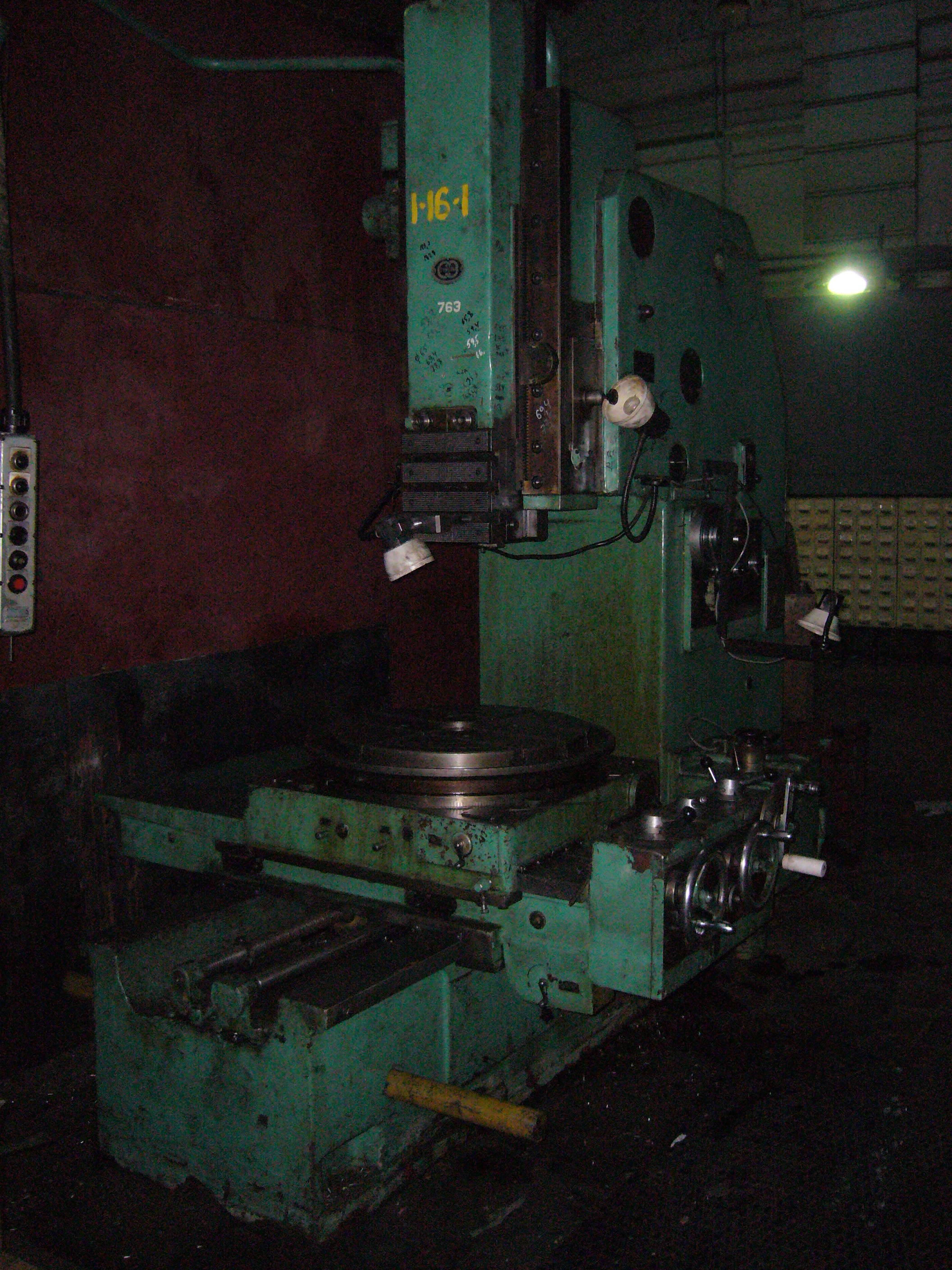

Долбежный станок 7Д430
Долбежный станок 7Д430
Гидрофицированный долбежный станок модели 7Д430 предназначен для изготовления шпоночных пазов, шлицев и канавок на фасонных и плоских поверхностях, для долбления плоских и фасонных поверхностей, вырезов, канавок в цилиндрических и конических отверстиях и долбления с поднутрением до 10°.
Станок предназначен для обработки наружных поверхностей изделий по высоте до 500 мм и обработки внутренних поверхностен изделий по высоте до 250 мм. Станок пригоден для работы в индивидуальном и мелкосерийном производстве, а также в ремонтных мастерских.
Наличие трёх видов подач стола (продольной, поперечной и круговой) даёт возможность обработки на данном станке нескольких поверхностей с одной установки. Наличие механических подач стола, механизма автоматического останова, дистанционного управления позволяет многостаночное обслуживание.
Станок предназначен для обработки долблением плоских и фасонных поверхностей, пазов и канавок в разнообразных деталях, а также различных видов штампов, устанавливаемых непосредственно на столе или в приспособлениях. Возможность поворота рамы с долбяком позволяет обрабатывать наклонные плоскости, не меняя позиции детали.
Узнайте о цене, состоянии и условиях покупки этого долбежного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30 ! Вам ответят о всех имеющихся долбежных станках бу.
Технические характеристики долбежного станка 7Д430:
| Наименование параметра | 7Д430 |
|---|---|
| Основные параметры станка | |
| Класс точности станка | Н |
| Наибольший ход долбяка, мм | 120..320 |
| Диаметр стола, мм | 630 |
| Расстояние от плоскости стола до направляющих долбяка, мм | 500 |
| Расстояние от долбяка до станины (вылет), мм | 615 |
| Наибольшая высота обрабатываемого изделия при обработке наружной поверхности, мм | 500 |
| Наибольшая высота обрабатываемого изделия при обработке внутренней поверхности, мм | 250 |
| Долбежная головка станка (долбяк) | |
| Наибольшее перемещение долбяка, мм | 500 |
| Наибольший угол поворота долбяка в направлении продольной подачи, град | 10 |
| Наибольшее сечение резца, мм | 32 х 20 |
| Скорость долбяка под нагрузкой, м/мин | 3..38 |
| Установочное регулирование хода долбяка, мм | |
| Наибольшее усилие резания, кг | |
| Рабочий стол станка | |
| Наибольшие перемещения стола продольные (по направляющим станины), мм | 650 |
| Наибольшие перемещения стола поперечные (по направляющим салазок), мм | 510 |
| Наибольшие перемещения стола круговые, град | 360 |
| Цена деления лимба при продольном и поперечном перемещении стола, мм | 0,1 |
| Цена деления лимба при круговом перемещении стола, град | 1 |
| Пределы подач за один двойной ход продольные, мм | 0,1..2,5 |
| Пределы подач за один двойной ход поперечные, мм | 0,1..2,5 |
| Пределы подач за один двойной ход круговые, град | 0,1..1,4 |
| Скорость быстрого перемещения стола продольная, мм/мин | 2,8 |
| Скорость быстрого перемещения стола поперечная, мм/мин | 2,8 |
| Скорость быстрого перемещения стола круговая, об/мин | 4,5 |
| Электрооборудование. Привод | |
| Количество электродвигателей на станке | 3 |
| Электродвигатель гидропривода (главного движения), кВт | 10 |
| Электродвигатель ускоренного перемещения стола, кВт | 2,2 |
| Электродвигатель электронасоса СОЖ, кВт | 0,12 |
| Суммарная мощность электродвигателей, кВт | 12,32 |
| Габариты и масса станка | |
| Габариты станка (длина ширина высота), мм | 3030 х 2175 х 3010 |
| Масса станка, кг | 5700 |
