Поперечно-строгальный станок 7Б35

Описание

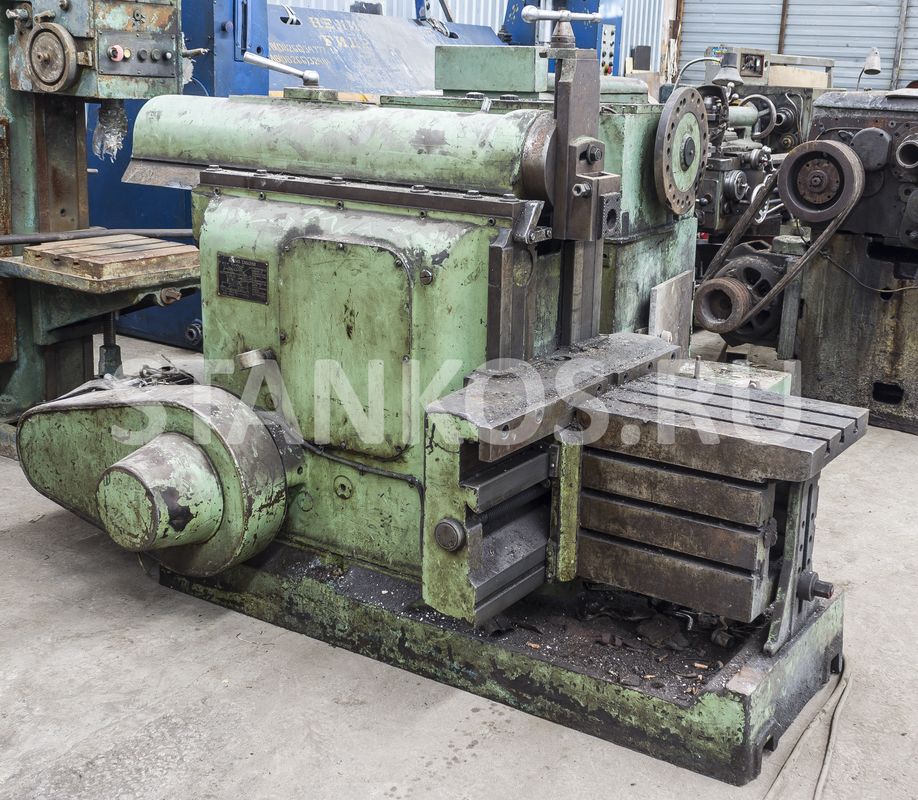

Поперечно-строгальный станок 7Б35

Станок 7Б35 предназначен для обработки резцом плоских и фасонных поверхностей (горизонтальных, вертикальных, наклонных), а также для прорезания всевозможных пазов и канавок в деталях с длиной обработки до 500 мм. Он применяется на заводах индивидуального и мелкосерийного производства.

Ползун резцовой головкой (с суппортом) перемещается при помощи кулисного механизма. Суппорт имеет ручную и автоматическую подачи. При автоматической подаче, суппорт перемещается только вниз.

Перемещение стола в горизонтальном направлении осуществляется как автоматически, так и вручную, а в вертикальном направлении только вручную. Автоматическое горизонтальное перемещение стола осуществляется прерывисто (рабочая подача). Величина подачи устанавливается крановым механизмом. Механизмы, размещенные в станине станка, имеют принудительную централизованную смазку. Привод станка 7Б35 — от отдельного электродвигателя, включаемого с кнопочной станции.

Узнайте о цене, состоянии и условиях покупки этого поперечно-строгального станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30 ! Вам ответят о всех имеющихся строгальных станках бу.



Технические характеристики поперечно-строгального станка 7Б35:

Наименование параметра7Б35
Основные параметры станка
Класс точности станка Н
Длина хода ползуна, мм 20..500
Наибольшее сечение резца, мм 20 х 32
Наибольшее расстояние от опорной поверхности резца до станины (вылет), мм 640
Высота ползуна над рабочей поверхностью стола, мм 90..400
Стол
Размеры рабочей поверхности стола - верхней, мм 360 х 500
Размеры рабочей поверхности стола - правой, мм 375 х 380
Размеры рабочей поверхности стола - левой, мм 375 х 380
Наибольшее перемещение стола от руки - горизонтальное, мм 500
Наибольшее перемещение стола от руки - вертикальное, мм 310
Наибольшее перемещение стола механическое - горизонтальное, мм 500
Наибольшее перемещение стола механическое - вертикальное, мм -
Число горизонтальных подач стола 16
Быстрое, горизонтальное перемещение стола, м/мин 2,2
Горизонтальные подачи стола, мм/дв.ход 0,3..4,8
Цена деления лимба, мм 0,1
Суппорт
Наибольшее вертикальное перемещение головки резца от руки, мм 170
Цена деления лимба, мм 0,05
Наибольший угол поворота резцовой головки до входа в станину, град ±60
Наибольший угол поворота доски резцедержателя, град ±15
Наибольшая перестановка ползуна, мм 310
Наибольшее допустимое усилие резания, Н 18000
Число ступеней скоростей главного привода (перемещения ползуна) 8
Числа двойных ходов ползуна в минуту 12,5; 17,7; 25; 34,5; 49; 71; 100; 138
Число подач суппорта 6
Подачи суппорта, мм/дв.ход 0,16..1
Электрооборудование. Привод
Количество электродвигателей на станке 1
Электродвигатель привода стола, кВт 5,5
Габариты и масса станка
Габариты станка (длина ширина высота), мм 2335 х 1355 х 1540
Масса станка, кг 1800
