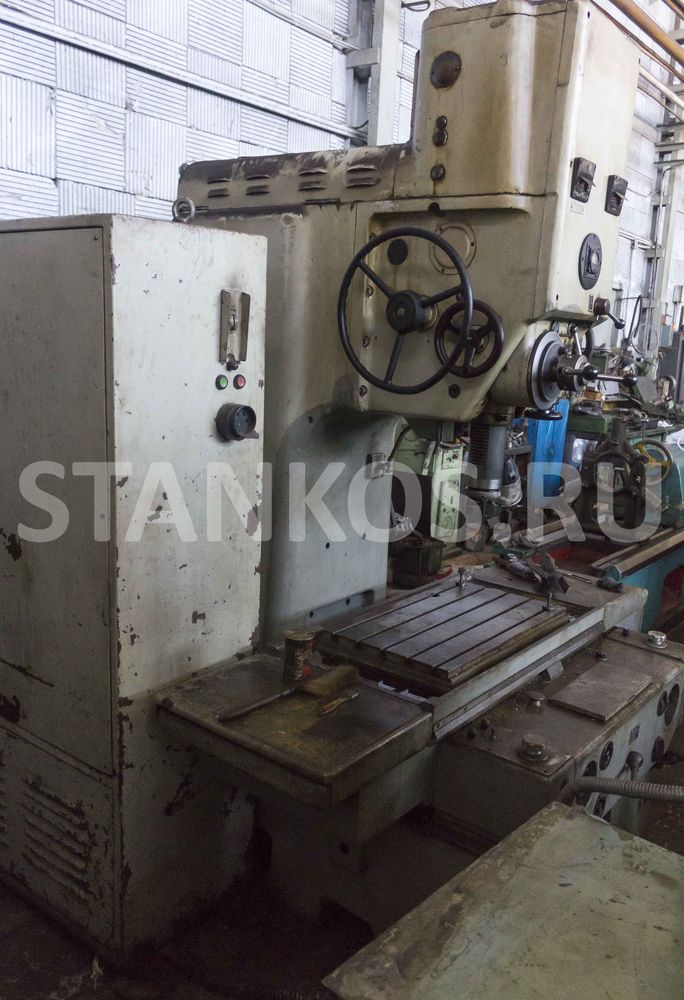

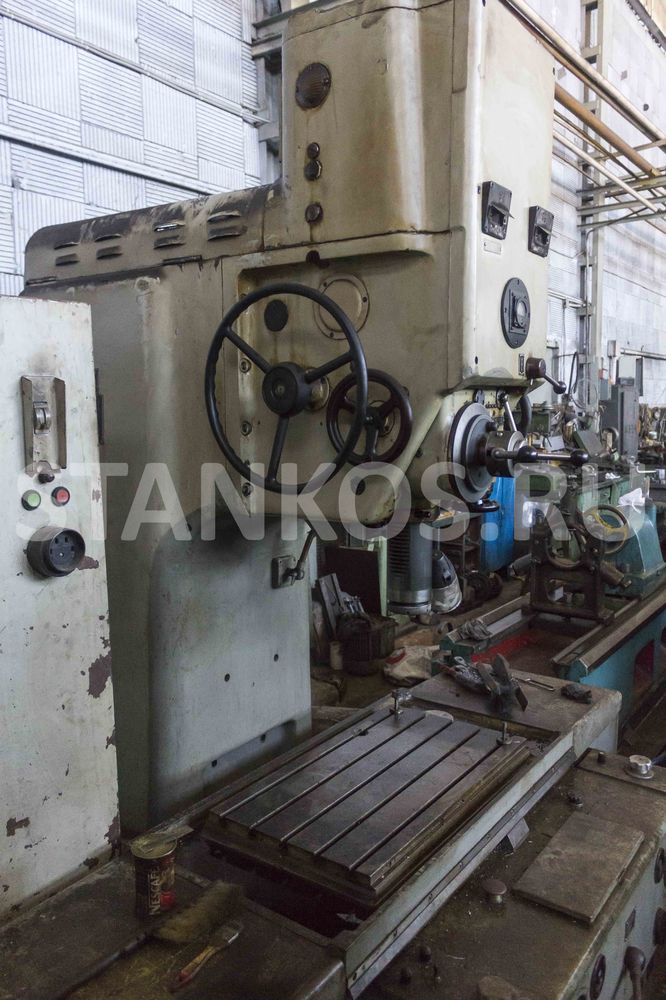

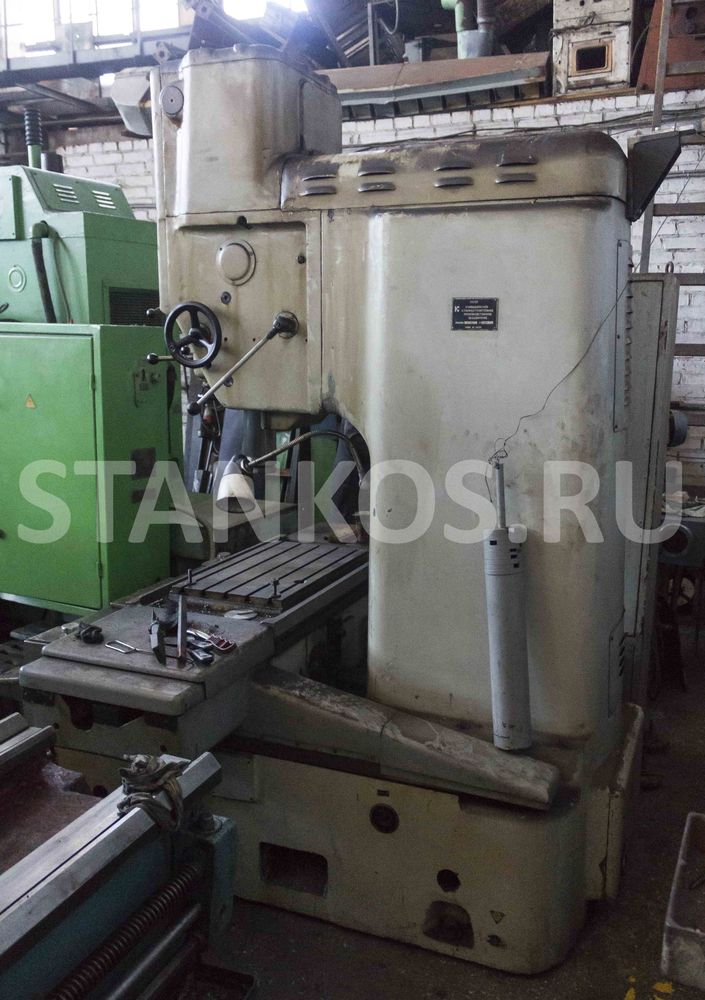

Координатно-расточной станок 2Е440А

Рабочая поверхность стола: 710 х 440 мм
Координатно-расточной станок 2Е440АКоординатно-расточной станок 2Е440А
Координатно-расточной станок 2Е440А
Координатно-расточной станок 2Е440А
Координатно-расточной станок 2Е440А
Описание

Координатно-расточной станок 2Е440А



Координатно-расточной станок 2Е440А предназначен для обработки отверстий с точным расположением осей, размеры между которыми заданы в прямоугольной системе координат.

Наряду с расточкой на станке 2Е440А могут выполняться сверление, легкое (чистовое) фрезерование, разметку и проверку линейных размеров, в частности и межцентровых расстояний. Станок снабжен поворотными столами, что дает возможность производить обработку отверстий, заданных в полярной системе координат, наклонных и взаимно перпендикулярных отверстий и проточку торцовых плоскостей.

Станок 2Е440А - одноколонного типа, имеет прямоугольный стол с продольным и поперечным перемещением. Предусмотрено установочное перемещение шпиндельной бабки.

Узнайте о цене, состоянии и условиях покупки этого координатно-расточного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся расточных станках бу.

Технические характеристики координатно-расточного станка 2Е440А:

Наименование параметра2Е440А
Основные параметры станка
Класс точности (Н,П,В,А,С) А
Рабочая поверхность стола, мм 710 х 400
Наибольший диаметр сверления в стали 45, мм 25
Наибольший диаметр расточки в стали 45, мм 250
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 158..630
Расстояние от оси шпинделя до стойки (вылет шпинделя), мм 500
Шпиндельная бабка
Частота вращения шпинделя (б/с регулирование), об/мин 50...2000
Пределы рабочих подач гильзы шпинделя на один оборот шпинделя, мм/об 0,03...0,16
9 ступеней
Наибольшее вертикальное перемещение шпинделя (ход) (ручное, механическое), мм
Наибольшее вертикальное перемещение шпиндельной бабки (установочное от руки), мм
Внутренний конус шпинделя (внутренний конус) специальный № 40 7:24
Наибольший конус закрепляемого инструмента Морзе 4
Закрепление шпиндельной коробки на направляющих ручное
Рабочий стол
Наибольшее перемещение стола (продольное/ поперечное), мм 630 х 400
Число Т- образных пазов на столе 5
Величина ускоренного перемещения стола и салазок, мм/мин 1600
Пределы рабочих подач стола и салазок при фрезеровании, мм/мин 20..315
Наибольшая масса обрабатываемого изделия, кг 320
Точность станка
Цена деления растровой сетки установки координат, мм 0,001
Точность установки координат, мм 0,005
Точность расстояний между осями отверстий, растачиваемых на станке, мм 0,008
Точность растачиваемого диаметра (постоянство диаметра), мм 0,004
Предохранение от перегрузки механизма подач есть
Привод
Количество электродвигателей на станке 5
Электродвигатель привода главного движения, кВт 4,5
Габарит станка
Габариты станка, включая ход стола и салазок, мм 2440 х 2195 х 2385
Масса станка, кг 3400
