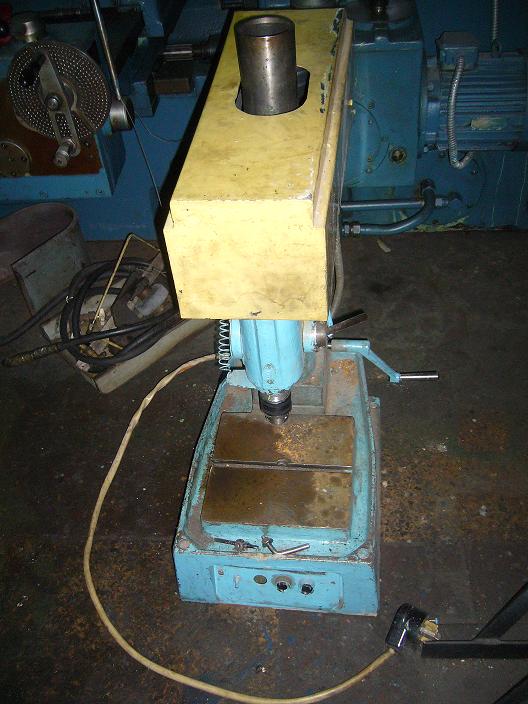

Настольно-сверлильный станок 2М115
Вертикально-сверлильный станок 2М115
Станок 2М115 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Отсчет глубины сверления производится по плоской шкале или упору. Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания. Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.
Технические характеристики станка 2М115:
| Наименование параметра | 2М115 |
|---|---|
| Основные параметры станка | |
| Наибольший диаметр сверления, мм | 15 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола | 0...400 |
| Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 190 |
| Рабочий стол | |
| Ширина рабочей поверхности стола, мм | 250 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 |
| Шпиндель | |
| Наибольшее перемещение шпиндельной головки, мм | |
| Ход гильзы шпинделя, мм | 100 |
| Частота вращения шпинделя, об/мин | 450, 800, 1400, 2500, 4500 |
| Количество скоростей шпинделя | 5 |
| Конус шпинделя | Морзе В18 |
| Привод | |
| Электродвигатель привода главного движения, кВт | 0,55 |
| Габарит и масса станка | |
| Габариты станка (длина ширина высота), мм | 795 х 370 х 950 |
| Масса станка, кг | 120 |
