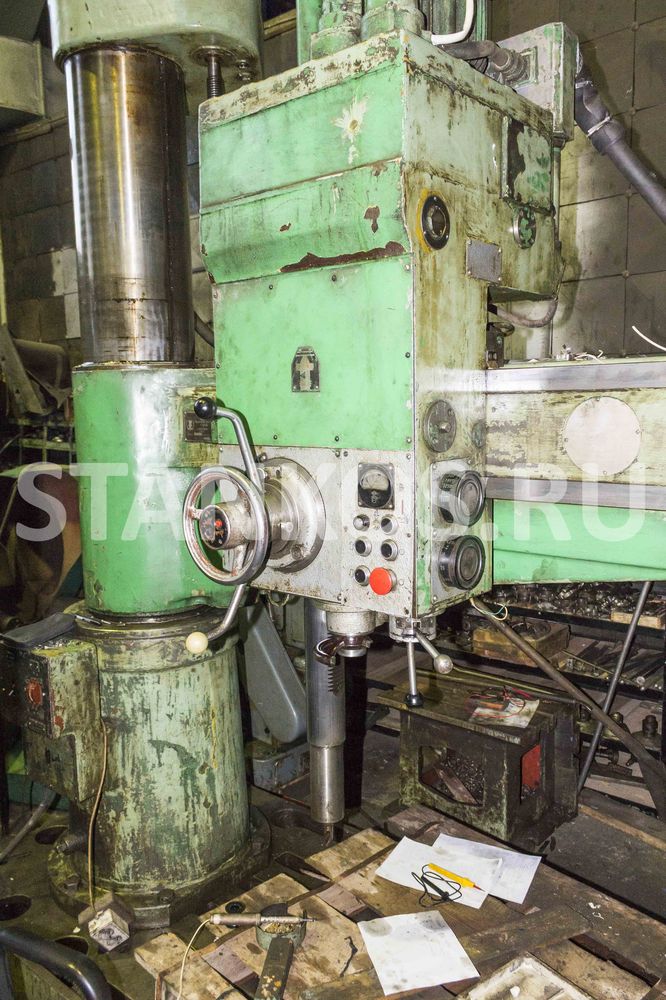

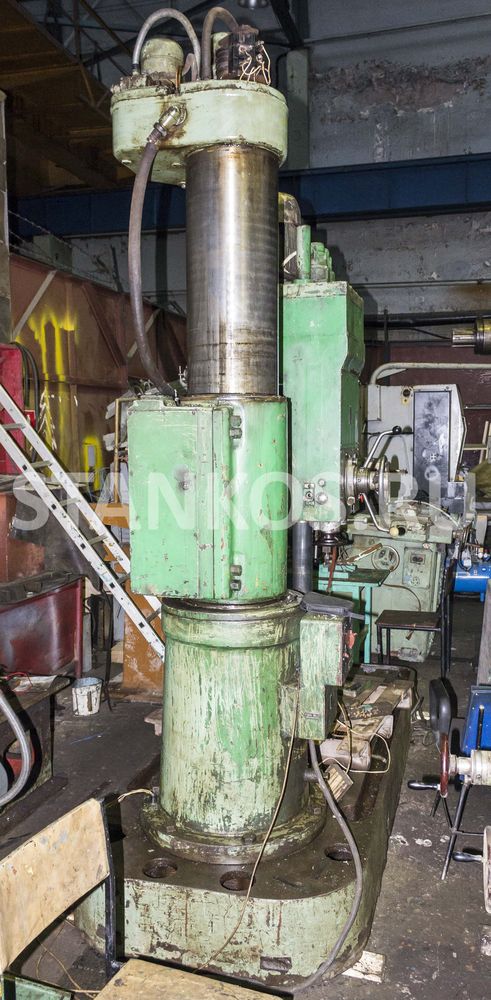

Радиально-сверлильный станок модели 2М55 заменил устаревшую модель станка этой же серии 2Н55.
Станок радиально-сверлильный 2М55 предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей в механических цехах единичного, мелкосерийного и серийного производства, а также в сборочных цехах заводов тяжелого транспортного машиностроения. При оснащении станка приспособлениями и специальным инструментом его можно использовать для высокопроизводительной обработки крупногабаритных деталей в крупносерийном производстве.
Радиально-сверлильный станок 2М55 имеет двухколонную компоновку станочной части, что позволяет создать жесткую конструкцию узла, недопускающую смещение оси шпинделя при зажиме колонны. Специальный зажим колонны центрального типа создает тормозной момент, гарантирующий высокопроизводительное сверление.
Узнайте о цене, состоянии и условиях покупки этого радиально-сверлильного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся сверлильных станках бу.
Технические характеристики сверлильного станка 2М55:
| Наименование параметра | 2М55 |
|---|---|
| Основные параметры станка | |
| Класс точности станка | Н |
| Наибольший условный диаметр сверления в стали 45, мм | 50 |
| Наибольший условный диаметр сверления в чугуне, мм | 63 |
| Диапазон нарезаемой резьбы в стали 45, мм | |
| Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм | 375...1600 |
| Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм | 1225 |
| Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 450...1600 |
| Наибольшее вертикальное перемещение рукава по колонне (установочное), мм | 750 |
| Скорость вертикального перемещения рукава по колонне, м/мин | |
| Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм | 400 |
| Угол поворота рукава вокруг колонны, град | 360 |
| Размер поверхности плиты (ширина длина), мм | 1000 х 2555 |
| Наибольшая масса инструмента, устанавливаемого на станке, кг | |
| Шпиндель | |
| Диаметр гильзы шпинделя, мм | |
| Обозначение конца шпинделя по ГОСТ 24644-81 | Морзе 5 |
| Частота прямого вращения шпинделя, об/мин | 20...2000 |
| Количество скоростей шпинделя прямого вращения | 21 |
| Частота обратного вращения шпинделя, об/мин | |
| Количество скоростей шпинделя обратного вращения | |
| Пределы рабочих подач на один оборот шпинделя, мм/об | 0,056...2,5 |
| Число ступеней рабочих подач | 12 |
| Пределы рабочих подач на один оборот шпинделя при нарезании резьбы, мм | |
| Перемещение шпинделя на одно деление лимба, мм | 1 |
| Перемещение шпинделя на оборот лимба, мм | |
| Наибольший допустимый крутящий момент, кгс*см | 7100 |
| Наибольшее усилие подачи, кН | 20 |
| Зажим вращения колонны | Гидр |
| Зажим рукава на колонне | Электр |
| Зажим сверлильной головки на рукаве | Гидр |
| Электрооборудование. Привод | |
| Количество электродвигателей на станке | 6 |
| Электродвигатель привода главного движения, кВт | 4,5 |
| Электродвигатель привода перемещения рукава, кВт | 2,2 |
| Электродвигатель привода гидрозажима колонны, кВт | 0,55 |
| Габариты и масса станка | |
| Габариты станка |
