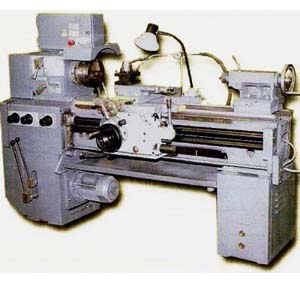

Универсальный токарно-винторезный станок ИТ-1М
Универсальный токарно-винторезный станок ИТ-1М
Универсальный токарно-винторезный станок ИТ-1М
Специализированные токарно-винторезные станки облегченного типа модели ИТ-1М предназначен для выполнения разнообразных токарных и винторезных работ в патроне, на план шайбе и в центрах.
На станке осуществляются обточка, расточка, торцовка, сверление и нарезание метрической, дюймовой, модульной и питчевой резьбы. При наличии специальных приспособлений на станках можно производить фрезерование плоскостей, шпоночных и других пазов, расточку небольших корпусных деталей, наружное и внутреннее шлифование.
Модель ИТ-1М предназначена для использования в подвижных ремонтных мастерских. Напряжение питания на станок ИТ-1М подается от генератора, который приводится в действие от двигателя автомобиля через трансмиссию.
Узнайте о цене, состоянии и условиях покупки этого токарного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся токарных станках бу.
Технические данные и характеристики станка ИТ-1М:
| Наименование параметра | ИТ-1М |
|---|---|
| Основные параметры станка | |
| Класс точности по ГОСТ 8-82 | Н |
| Наибольший диаметр заготовки над станиной, мм | 400 |
| Наибольший диаметр заготовки над суппортом, мм | 225 |
| Наибольший диаметр заготовки над выемкой в станине, мм | 550 |
| Наибольшая длина заготовки (РМЦ), мм | 1000, 1400 |
| Шпиндель | |
| Диаметр сквозного отверстия в шпинделе, мм | 38 |
| Наибольший диаметр прутка, мм | 36 |
| Число ступеней частот прямого вращения шпинделя | 12 |
| Частота прямого вращения шпинделя, об/мин | 18..1250 |
| Число ступеней частот обратного вращения шпинделя | 12 |
| Частота обратного вращения шпинделя, об/мин | 18..1250 |
| Размер внутреннего конуса в шпинделе по ГОСТ 13214-67 | Морзе 5 |
| Конец шпинделя по ГОСТ 12593-72 | 6к |
| Торможение шпинделя | есть |
| Блокировка рукояток от одновременного включения шпинделя | |
| Подачи | |
| Наибольшая длина хода каретки от руки, мм | 900, 1300 |
| Наибольший поперечный ход суппорта, мм | 235 |
| Перемещение суппорта на одно деление лимба при продольном движении, мм | |
| Перемещение суппорта на одно деление лимба при поперечном движении, мм | 0,05 |
| Наибольший ход верхнего суппорта (резцовые салазки), мм | 135 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,05 |
| Число ступеней продольных подач | 50 |
| Пределы рабочих подач продольных, мм/об | 0,05..6 |
| Число ступеней поперечных подач | 50 |
| Задняя бабка | |
| Наибольшее перемещение пиноли, мм | 90 |
| Внутренний конус, мм | Морзе №4 |
| Электрооборудование | |
| Количество электродвигателей на станке | 2 |
| Электродвигатель главного привода М1, кВт | 3 |
| Электродвигатель насоса охлаждения М2, кВт | 0,12 |
| Габариты и масса станка | |
| Габариты станка (длина ширина высота) (РМЦ=1000), мм | 2165 х 960 х 1500 |
| Масса станка, кг | 1140 |
