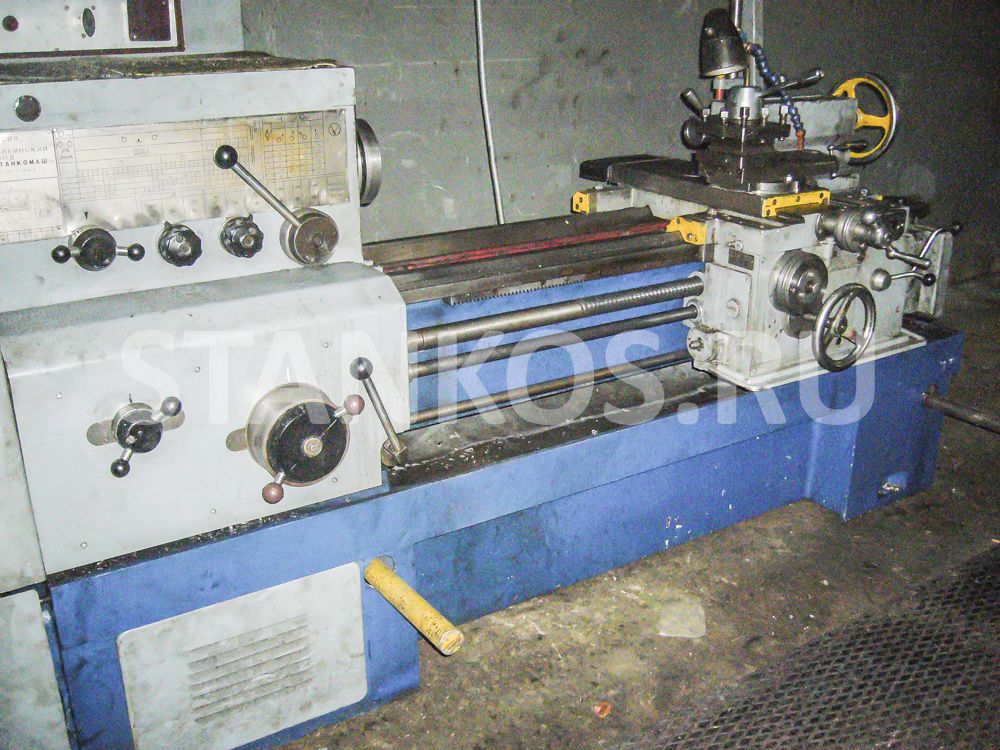

Универсальный токарно-винторезный станок ТС-75

Max диаметр заготовки - 435, max длина заготовки 1000 мм.
Описание

Универсальный токарно-винторезный станок ТС-75

Станок токарно-винторезный ТС-75 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания резьб: метрической, дюймовой, модульной, питчевой и архимедовой спирали с шагом 3/8", 7/16", 8, 10 и 12 мм. Класс точности Н по ГОСТ 8. Условия эксплуатации УХЛ4, ТС4, ТВ4 по ГОСТ15150 в зависимости от заказ-наряда.

Основное достоинство станка - высокая мощность главного привода, большая жесткость и прочность всех звеньев кинематической цепи, надежность и виброустойчивость конструкции, широкий диапазон частот вращения шпинделя, рассчитанных на скоростное и силовое резание.

Универсальный токарно-винторезный станок ТС-75 относится к средним станкам и предназначен для обработки заготовок средних размеров:

  • Наибольший диаметр заготовки типа "диск" над станиной - Ø 435 мм
  • Наибольший диаметр заготовки типа "вал" над суппортом - Ø 224 мм
  • Межцентровое расстояние (РМЦ) - 1000 или 1500 мм
  • Мощность электродвигателя главного движения - 11 кВт
  • Сквозное отверстие в шпинделе для обработки прутка - Ø 55 мм
  • Максимальный диаметр прутка - Ø 53 мм

Шпиндель станка получает 23 ступени прямых (12,5..2000 об/мин) и 12 обратных (19..2420 об/мин) ступеней частот вращения от коробки скоростей в передней бабке.

Узнайте о цене, состоянии и условиях покупки этого токарно-винторезного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся токарных станках бу.

Технические характеристики станка ТС-75:

Наименование параметра

ТС-75

Основные параметры



Класс точности по ГОСТ 8-82

Н

Наибольший диаметр заготовки над станиной, мм

435

Наибольший диаметр заготовки над суппортом, мм

224

Наибольшая длина заготовки (РМЦ), мм

1000

Наибольшая масса заготовки в патроне, кг

200

Наибольшая масса заготовки в центрах, кг

900

Шпиндель



Диаметр сквозного отверстия в шпинделе, мм

55

Наибольший диаметр прутка, мм



Число ступеней частот прямого вращения шпинделя

23

Частота прямого вращения шпинделя, об/мин

12,5..2000

Число ступеней частот обратного вращения шпинделя

12

Частота обратного вращения шпинделя, об/мин

19..2420

Размер внутреннего конуса в шпинделе, М

Морзе 6

Конец шпинделя по ГОСТ 12593-72

Наибольший крутящий момент, кНм

2

Электрооборудование



Количество электродвигателей на станке

3

Мощность электродвигателя главного привода, кВт

11

Мощность электродвигателя быстрых перемещений (ходов), кВт

0,75

Мощность электродвигателя насоса охлаждения, кВт

0,12

Мощность электродвигателя гидростанции, кВт

-

Мощность всех электродвигателей, кВт

11,87

Габариты и масса станка



Габариты станка  мм

3182 х
1210 х
1500

Масса станка , кг

2650
