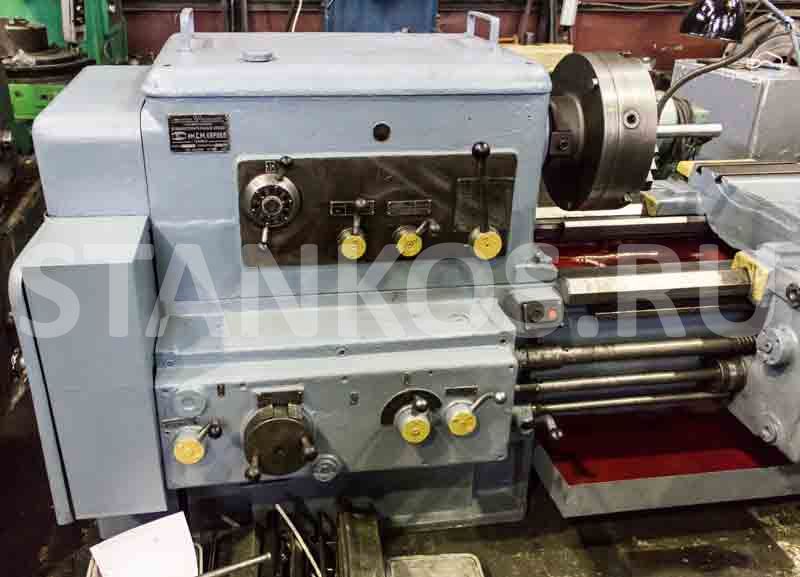

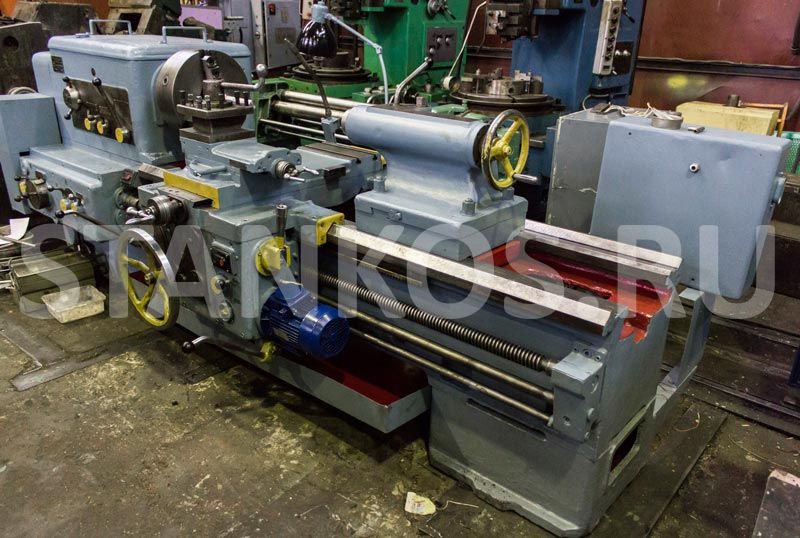

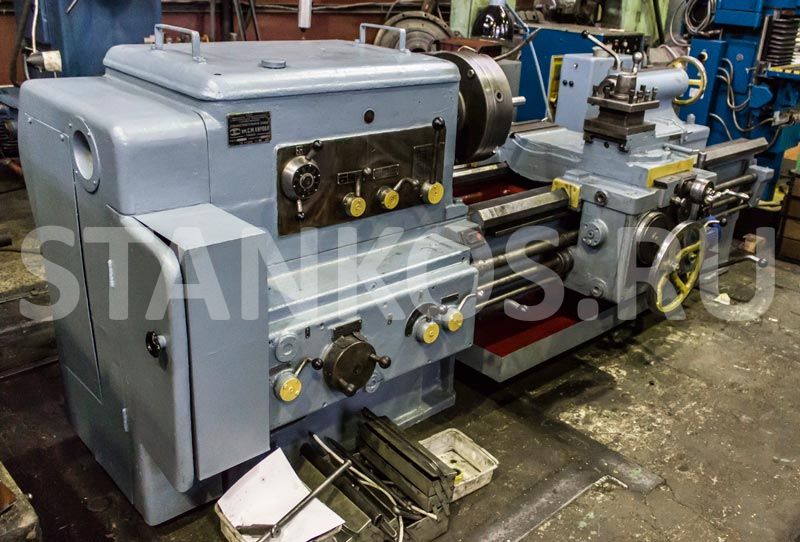

Универсальный токарно-винторезный станок 1М63

Max диаметр заготовки - 630, max длина заготовки 1400 мм.
Универсальный токарно-винторезный станок 1М63
Универсальный токарно-винторезный станок 1М63
Универсальный токарно-винторезный станок 1М63
Универсальный токарно-винторезный станок 1М63
Описание

 Токарно-винторезный универсальный станок 1М63

Токарно-винторезные станки 1М63 серии одни из самых распространённых на территории бывшего СССР, предназначен для обработки деталей средних и больших размеров, в условиях единичного и мелкосерийного производства. На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой).

Технические характеристики станка 1М63 и жесткость конструкция станины, каретки, шпинделя станка позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов.

Суппорт станка 1М63 имеет механическое перемещение верхней части, позволяющее производить точение длинных конусов. Точение коротких конусов также осуществляется движением верхней части суппорта.

Узнать о цене, состоянии и условиях покупки этого токарно-винторезного станка Вы можете, нажав на кнопку "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся токарных стаках бу.

Технические характеристики универсального токарного станка 1М63:

Наименование параметра1М63
Основные технические данные станка
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки обрабатываемой над станиной, мм 630
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 350
Наибольший диаметр заготовки устанавливаемой над станиной, мм 700
Наибольший диаметр заготовки устанавливаемой над выемкой, мм 900
Высота центров, мм 315
Наибольший диаметр заготовки обрабатываемой в люнете, мм
Наибольшая длина устанавливаемой детали РМЦ, мм 1400
Наибольшая масса обрабатываемого изделия, кг 2000
Шпиндель
Мощность привода главного движения, кВт 13
Частота прямого/ обратного вращения шпинделя, об/мин 10...1250
18...1800
Диаметр отверстия в шпинделе, мм 70
Центр в шпинделе по ГОСТ 13214-79
Конец шпинделя по ГОСТ 12593-72
Размер внутреннего конуса шпинделя по ГОСТ 25557-82
Количество прямых/ обратных скоростей шпинделя 22/ 11
Наибольший крутящий момент на шпинделе, кНм
Торможение шпинделя есть
Подачи
Наибольшее перемещение продольное/ поперечное, мм 1260/ 400
Наибольшее перемещение резцовых салазок, мм 220
Количество подач продольных/ поперечных/ резцовых салазок 44/ 44/ 44
Пределы рабочих подач продольных/ поперечных/ резцовых салазок (1-й ряд) 0,064...1,025
0,026...0,38
Пределы рабочих подач продольных/ поперечных/ резцовых салазок (2-й ряд)
Пределы/ количество шагов метрических резьб, мм 1-192/ 56
Пределы/ количество шагов дюймовых резьб, ниток/дюйм 24-0,25/ 33
Пределы/ количество шагов модульных резьб, модуль 0,5-48/ 55
Пределы/ количество шагов питчевых резьб, питч диаметральный 96-7/8 /52
Скорость быстрых перемещений продольных/ поперечных, м/мин 4,5/ 1,6
Наибольшее усилие резания при продольной/ поперечной подаче, кН
Цена деления лимба при продольном/ поперечном на диаметр перемещении, мм 1/ 0,05
Перемещение на оборот лимба при продольном/ поперечном перемещении, мм 300/ 5
Цена деления лимба при перемещении резцовых салазок, мм 0,05
Перемещение на оборот лимба при при перемещении резцовых салазок, мм 5
Задняя бабка
Наибольшее перемещение пиноли, мм 240

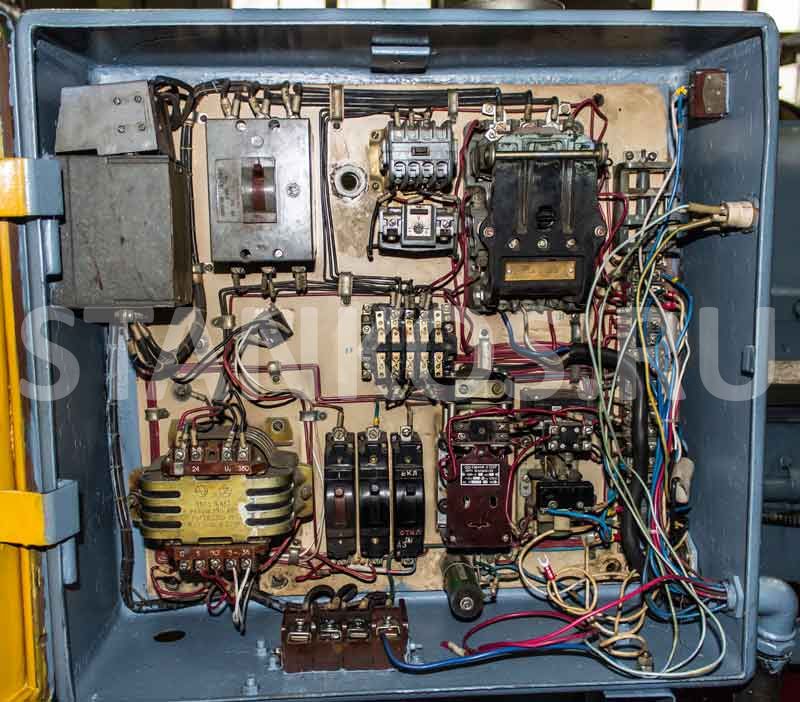

Электроборудование станка
Количество электродвигателей на станке 3
Электродвигатель главного движения, кВт/ об/мин 13/ 1460
Электродвигатель быстрых перемещений, кВт/ об/мин 1,1/ 1400
