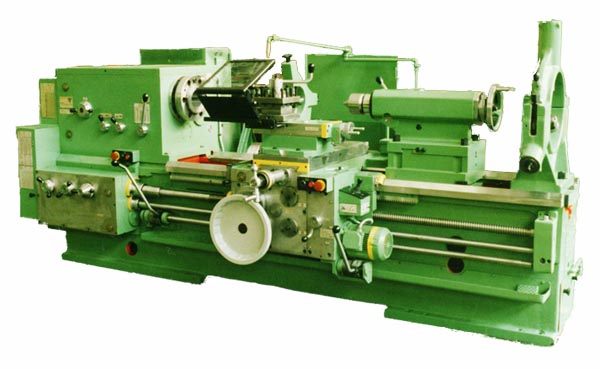

Универсальный токарно-винторезный станок 16К40
Универсальный токарно-винторезный станок 16К40
Универсальный токарно-винторезный станок 16К40 предназначен для выполнения разнообразных токарных работ в условиях единичного и мелкосерийного производства.
На станке можно производить наружное точение, растачивание, сверление, а также нарезание резьб: метрической, дюймовой, модульной и питчевой.
Высокая мощность электропривода и жёсткость станины станка 16К40, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Техническая характеристика и жесткость станков 16К40 позволяют полностью использовать возможности быстрорежущего и твердосплавного инструментов при обработке черных и цветных металлов.
Узнайте о цене, состоянии и условиях покупки этого токарно-винторезного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30 ! Вам ответят о всех имеющихся токарных станках бу.
Технические данные и характеристики станка 16К40:
| Наименование параметра | 16К40 |
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | Н |
| Наибольший диаметр заготовки над станиной, мм | 800 |
| Наибольший диаметр заготовки над суппортом, мм | 490 |
| Наибольшая длина заготовки (РМЦ), мм | 3000 |
| Наибольшая масса заготовки в центрах, кг | 4000 |
| Шпидель | |
| Диаметр сквозного отверстия в шпинделе, мм | 105 |
| Наибольший момент на шпинделе, кН/м | 6,3 |
| Наибольшее усилие резания Pz, кН | 200 |
| Число ступеней частот прямого вращения шпинделя | 24 |
| Частота прямого вращения шпинделя, об/мин | 6,3...1250 |
| Размер внутреннего конуса в шпинделе, М | Конус морзе 6 |
| Конец шпинделя по ГОСТ 12595-72 | 11ИМ |
| Подачи | |
| Наибольшее продольное перемещение суппорта, мм | 3000 |
| Наибольшее поперечное перемещение суппорта, мм | 445 |
| Цена деления лимба при продольном перемещении, мм | 1 |
| Цена деления лимба при поперечном перемещении, мм | 0,1 |
| Наибольшее продольное перемещение на оборот лимба, мм | 300 |
| Наибольшее поперечное перемещение на оборот лимба, мм | 5 |
| Число ступеней продольных подач | 96 |
| Пределы продольных рабочих подач, мм/об | 0,06...22,4 |
| Пределы поперечных рабочих подач, мм/об | 0,024...8,29 |
| Пределы рабочих подач резцовых салазок, мм/об | 0,024...8,29 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | 5,2 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | 2 |
| Скорость быстрых перемещений резцовых салазок, м/мин | 2 |
| Количество нарезаемых резьб метрических | |
| Пределы шагов нарезаемых резьб метрических, мм | 1...224 |
| Количество нарезаемых резьб дюймовых | |
| Пределы шагов нарезаемых резьб дюймовых | 28...0,25 |
| Количество нарезаемых резьб модульных | |
| Пределы шагов нарезаемых резьб модульных | 0,28...56 |
| Количество нарезаемых резьб питчевых | |
| Пределы шагов нарезаемых резьб питчевых | 112...0,5 |
| Электрооборудование | |
| Количество электродвигателей на станке | 4 |
| Мощность электродвигателя главного привода, кВт | 18,5 |
| Тип электродвигателя главного привода | 4А160М4У3 |
| Мощность электродвигателя быстрого хода, кВт | 1,1 |
| Тип электродвигателя быстрого хода | 4А80М4У3 |
| Мощность электродвигателя насоса смазки, кВт | 0,12 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,125 |
| Насос охлаждения (помпа) | 200Х14-22 |
| Габариты станка, мм | 5780 х 1850 х 1625 |
| Масса станка, кг | 7100 |
