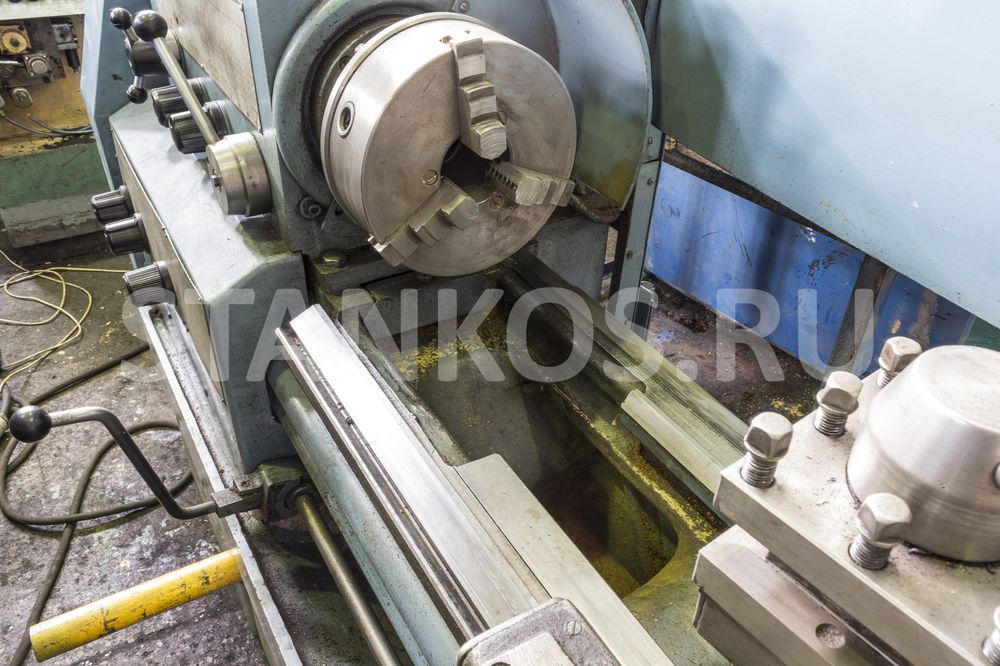

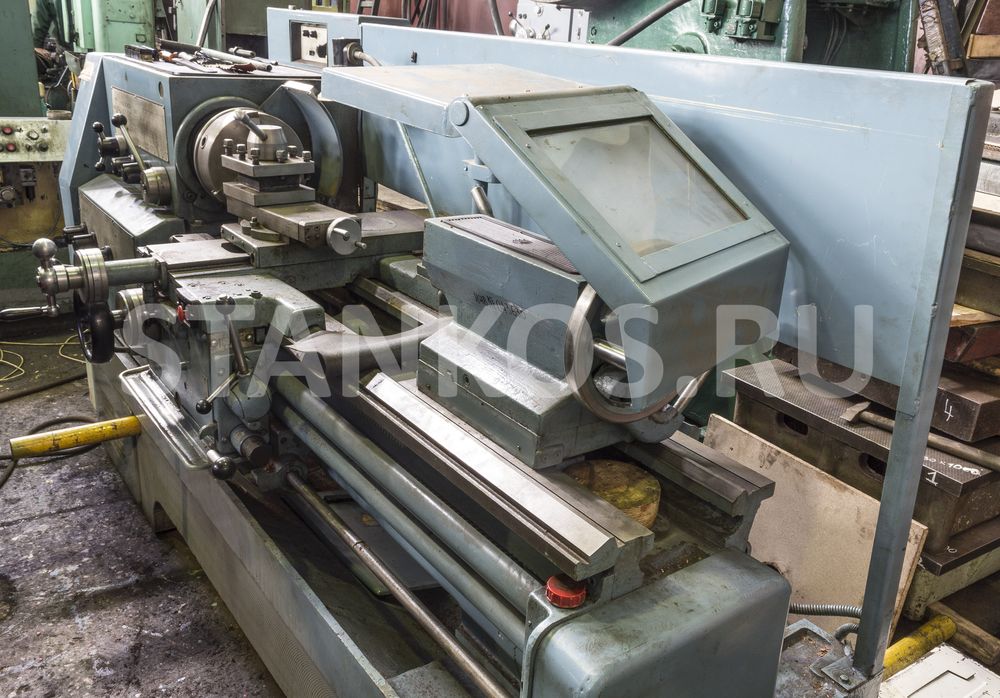

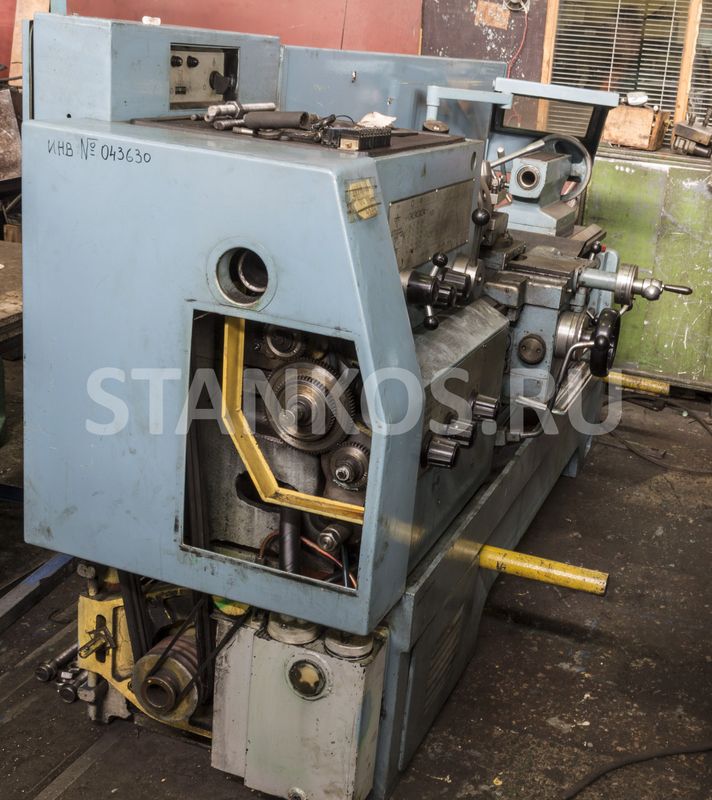

Универсальный токарно-винторезный станок 16В20

Max диаметр заготовки - 445 мм; max длина заготовки 1500 мм.
Универсальный токарно-винторезный станок 16В20Универсальный токарно-винторезный станок 16В20
Универсальный токарно-винторезный станок 16В20
Универсальный токарно-винторезный станок 16В20
Универсальный токарно-винторезный станок 16В20
Описание

Токарно-винторезный станок 16В20

Универсальный токарно-винторезный станок модели 16В20 предназначен  для выполнения разнообразных токарных и резьбонарезных работ. На станке обеспечивается возможность нарезания метрической, дюймовой, питчевой и модульной резьб.

Узнать о цене, состоянии и условиях покупки этого токарно-винторезного станка Вы можете, нажав на кнопку "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся токарных стаках бу.

Технические характеристики станка 16В20:

Наименование параметра16В20
Основные параметры
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки над станиной, мм 445
Наибольший диаметр заготовки над суппортом, мм 220
Наибольший диаметр заготовки над выемкой станины, мм -
Наибольшая длина заготовки (РМЦ), мм 750,1000,1500
Наибольшая длина обтачивания, мм 650,900,1400
Наибольшая масса заготовки в патроне, кг
Наибольшая масса заготовки в центрах, кг
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 54
Наибольший диаметр прутка, мм
Число ступеней частот прямого вращения шпинделя 24
Частота прямого вращения шпинделя, об/мин 10...1400
Число ступеней частот обратного вращения шпинделя 12
Частота обратного вращения шпинделя, об/мин
Размер внутреннего конуса в шпинделе М5
Конец шпинделя по ГОСТ 12593-72
Подачи
Наибольшее продольное перемещение каретки суппорта, мм 900
Наибольшее поперечное перемещение суппорта, мм 280
Наибольшее поперечное перемещение верхнего суппорта (салазок), мм 130
Число ступеней продольных/ поперечных подач 50/ 50
Пределы скорости продольных подач, мм/об 0,018..22,4
Пределы скорости поперечных подач, мм/об 0,009..11,2
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин 4/ 2
Продольное перемещение на одно деление лимба, мм 1
Продольное перемещение на одно деление нониуса, мм 0,1
Поперечное перемещение суппорта на одно деление лимба, мм 0,05
Перемещение салазок на одно деление лимба, мм 0,05
Количество нарезаемых резьб метрических 36
Пределы шагов нарезаемых резьб метрических, мм 0,5..224
Количество нарезаемых резьб дюймовых 45
Пределы шагов нарезаемых резьб дюймовых 77..0,125
Количество нарезаемых резьб модульных 36
Пределы шагов нарезаемых резьб модульных 0,5..224
Количество нарезаемых резьб питчевых 45
Пределы шагов нарезаемых резьб питчевых 77..0,125
Предохранитель от перегрузки есть
Блокировка продольных и поперечных подач есть
Выключающие продольные упоры есть
