Токарно-винторезный повышенной точности станок 1И611П

Max диаметр заготовки - 250, max длина заготовки 500 мм. Имеются модификации П и В.
Описание

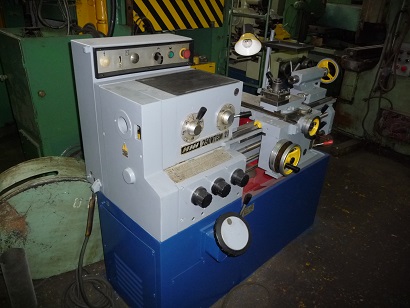

Токарно-винторезный станок 1И611П

Имеются модификации П и В!

Универсальный токарно-винторезный станок 1И611П повышенной точности инструментальной группы предназначен для выполнения самых разнообразных работ в центрах, цанговых или кулачковых патронах по черным и цветным металлам, включая точение конусов, а также для нарезания метрических, модульных, дюймовых резьб

Станок применяется для чистовых и получистовых работ в единичном и мелкосерийном производстве. Станки предназначены для эксплуатации преимущественно в многоэтажных зданиях, а также в подвижных ремонтных мастерских и судах.

Токарно-винторезный станок 1И611П обеспечивает:

  • Разнообразные токарные работы в центрах, цанговом и кулачковом патронах
  • Широкий диапазон чисел оборотов и подач, обеспечивают производительную обработку при хорошем качестве поверхности
  • фрезерные работы, а также обработку концевым инструментом, установленным в сверлильном патроне
  • наружное и внутреннее шлифование деталей в центрах и патроне

Главное отличие от многих других токарных станков - коробка скоростей, конструктивно схожа с коробкой скоростей фрезерных станков 675-676 и рукоятка включения продольной - поперечной подачи.

Технические характеристики токарно-винторезного станка 1И611П

Наименование параметра1И611П
Основные параметры
Класс точности по ГОСТ 8-82 П
Наибольший диаметр заготовки над станиной, мм 250
Наибольший диаметр заготовки над суппортом, мм 125
Наибольшая длина заготовки (РМЦ), мм 500
Шпидель
Диаметр сквозного отверстия в шпинделе, мм 25
Наибольший диаметр прутка, мм 24
Число ступеней частот прямого вращения шпинделя
Частота прямого вращения шпинделя, об/мин 20..2000
Число ступеней частот обратного вращения шпинделя
Частота обратного вращения шпинделя, об/мин
Размер внутреннего конуса в шпинделе, М Морзе 4
Конец шпинделя по ГОСТ 12593-72 4
Подачи
Наибольшая длина хода каретки, мм 500
Число ступеней продольных подач
Пределы рабочих подач продольных, мм/об 0,01..1,8
Число ступеней поперечных подач
Пределы рабочих подач поперечных, мм/об 0,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/мин нет
Скорость быстрых перемещений суппорта, поперечных, м/мин нет
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм 0,2..48
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых 24..0,5
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных 0,2..30
Количество нарезаемых резьб питчевых нет
Пределы шагов нарезаемых резьб питчевых нет
Электрооборудование
Количество электродвигателей на станке 3
Мощность электродвигателя главного привода, кВт 3
Тип электродвигателя главного привода АОЛ2-32-4
Мощность электродвигателя быстрых перемещений, кВт нет
Тип электродвигателя быстрых перемещений нет
Мощность электродвигателя гидростанции, кВт 0,08
Тип электродвигателя гидростанции АОЛ-012-4
Мощность электродвигателя насоса охлаждения, кВт 0,05
Насос охлаждения (помпа) ПА-22
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1770_970_1300
Масса станка, кг 1120
