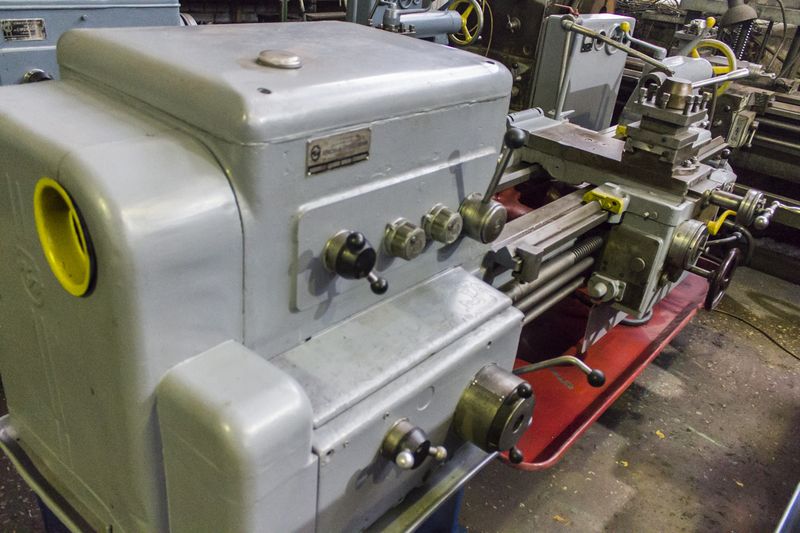

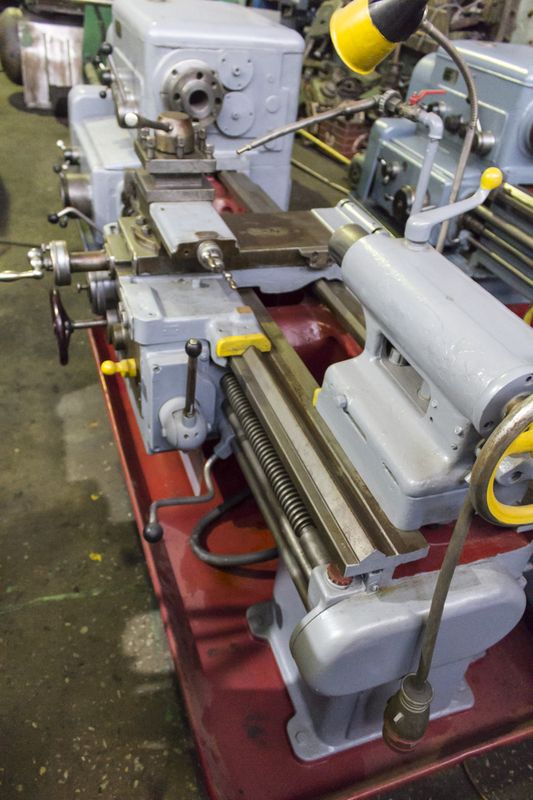

Универсальный токарно-винторезный станок 1К625
Универсальный токарно-винторезный станок 1К625
Универсальный токарно-винторезный станок 1К625
Станок универсальный токарный винторезный модели 1К625 предназначен для выполнения самых разнообразных токарных работ, в том числе для нарезания резьб: метрической, дюймовой, модульной, питчевой и архимедовой спирали с шагом 3/8", 7/16"; 8; 10 и 12 мм. Условия эксплуатации —УХЛ-4 по ГОСТ 15150—69.
Токарно-винторезный станок 1К625 может использоваться для обработки закаленных заготовок, так как шпиндель станка установлен на специальных подшипниках, обеспечивающих его жесткость. Токарная обработка разнообразных материалов может производиться с ударной нагрузкой без изменения точности обработки.
Высокая мощность главного привода станка, большая жесткость и прочность всех звеньев кинематических цепей главного движения и подач, виброустойчивость, широкий диапазон скоростей и подач позволяют выполнять на токарно-винторезном станке 1К625 высокопроизводительное резание твердосплавным и минералокерамическим инструментом. Станок 1К625 относится к лобовым токарным станкам, т.е. позволяет обрабатывать относительно короткие заготовки большого диаметра.
Узнайте о цене, состоянии и условиях покупки этого токарно-винторезного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся токарных станках бу.
Технические характеристики станка 1К625:
| Наименование параметра | 1К625 |
|---|---|
| Основные параметры станка | |
| Класс точности по ГОСТ 8-82 | Н |
| Наибольший диаметр заготовки над станиной, мм | 500 |
| Наибольший диаметр заготовки над суппортом, мм | 260 |
| Наибольшая длина заготовки (РМЦ), мм | 1000 |
| Наибольшая длина обтачивания заготовки, мм | 930, 1330, 1920 |
| Наибольшая масса заготовки в патроне, кг | |
| Наибольшая масса заготовки в центрах, кг | |
| Шпиндель | |
| Диаметр сквозного отверстия в шпинделе, мм | 47 |
| Наибольший диаметр прутка, мм | 45 |
| Число ступеней частот прямого вращения шпинделя | 24 |
| Частота прямого вращения шпинделя, об/мин | 12,5..2000 |
| Число ступеней частот обратного вращения шпинделя | 12 |
| Частота обратного вращения шпинделя, об/мин | 19..2420 |
| Размер внутреннего конуса в шпинделе, М | Морзе 6 |
| Конец шпинделя по ГОСТ 12593-72 | 6К |
| Суппорт | |
| Наибольшая длина хода каретки, мм | 930, 1330, 1920 |
| Наибольший поперечный ход суппорта, мм | 300 |
| Наибольший ход верхнего суппорта (резцовых салазок), мм | 150 |
| Число ступеней продольных подач | 49 |
| Пределы рабочих подач продольных, мм/об | 0,07..4,16 |
| Число ступеней поперечных подач | 49 |
| Пределы рабочих подач поперечных, мм/об | 0,035..2,08 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | 3,4 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | 1,7 |
| Количество нарезаемых резьб метрических | 44 |
| Пределы шагов нарезаемых резьб метрических, мм | 1..192 |
| Количество нарезаемых резьб дюймовых | 38 |
| Пределы шагов нарезаемых резьб дюймовых | 24..2 |
| Количество нарезаемых резьб модульных | 20 |
| Пределы шагов нарезаемых резьб модульных | 0,5..48 |
| Количество нарезаемых резьб питчевых | 37 |
| Пределы шагов нарезаемых резьб питчевых | 96..1 |
| Электрооборудование | |
| Количество электродвигателей на станке | 4 |
| Мощность электродвигателя главного привода, кВт | 10 |
| Тип электродвигателя главного привода | АО2-52-4Ф |
| Мощность электродвигателя быстрых перемещений, кВт | 0,8 |
| Тип электродвигателя быстрых перемещений | АОЛ2-12-4Ф |
| Мощность электродвигателя гидростанции, кВт | 1,1 |
| Тип электродвигателя гидростанции | АОЛ2-22-6Ф |
