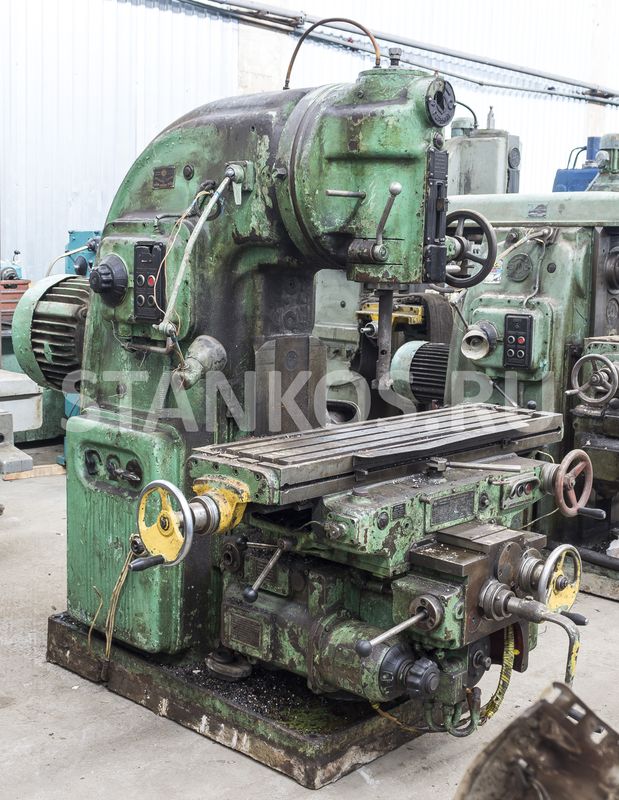

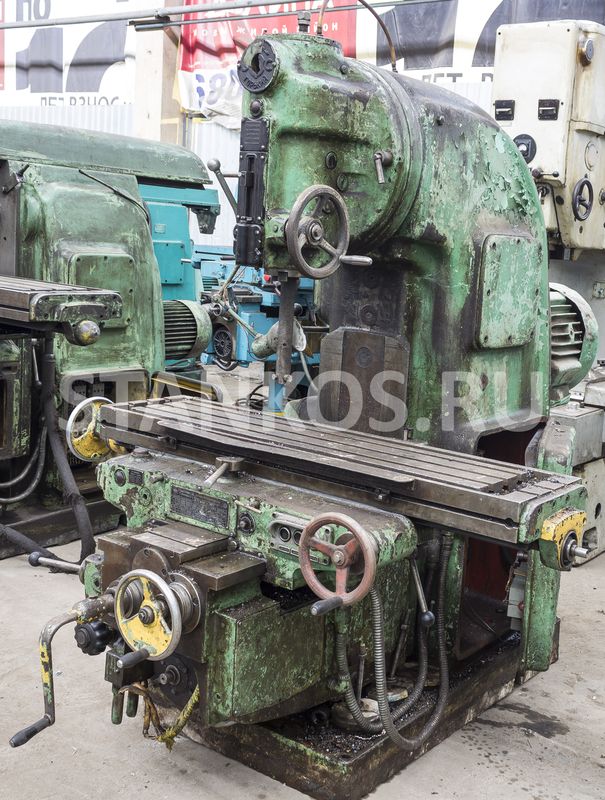

Консольно-фрезерный станок 6М12П


Консольно-фрезерный станок 6М12П
Вертикальные консольно-фрезерные станки моделей 6М12П представляют собой электрифицированные станки, обладающие высокой точностью и жесткостью.
Станки 6М12П предназначены для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцевыми, цилиндрическими, концевыми, радиусными фрезами в условиях индивидуального и серийного производства. В серийном производстве, благодаря наличию полуавтоматических и автоматических циклов, станки могут успешно использоваться на работах операционного характера в поточных и автоматических линиях.
На станках 6М12П можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, нарезать зубчатые колеса и прочее.
Фрезерование зубчатых колес, разверток, спиралей, контура кулачков и прочих деталей, требующих периодического или непрерывного поворота вокруг своей оси, производятся на данных станках о применением делительной головки или накладного круглого стола.
Узнайте о цене, состоянии и условиях покупки этого консольно-фрезерного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся фрезерных станках бу.
Технические характеристики консольного фрезерного станка 6М12П:
Наименование параметра | 6М12П |
---|---|
Основные параметры станка | |
Размеры поверхности стола, мм | 1250 х 320 |
Наибольшая масса обрабатываемой детали, кг | 250 |
Расстояние от торца шпинделя до стола, мм | 30..400 |
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 350 |
Рабочий стол | |
Наибольший продольный ход стола (X), мм | 700 |
Наибольший поперечный ход стола механический/ ручной (Y), мм | 240/ 260 |
Наибольший вертикальный ход стола (Z), мм | 370 |
Пределы продольных и поперечных подач стола (X, Y), мм/мин | 25..1250 |
Пределы вертикальных подач стола (Z), мм/мин | 8,3..416,6 |
Количество подач продольных/ поперечных/ вертикальных | 18 |
Скорость быстрых перемещений продольных (X), поперечных (Y), м/мин | 3 |
Скорость быстрых перемещений вертикальных (Z), м/мин | 1 |
Шпиндель | |
Мощность привода главного движения, кВт | 7,5 |
Частота вращения шпинделя, об/мин | 31,5..1600 |
Количество скоростей шпинделя | 18 |
Перемещение пиноли шпинделя, мм | |
Конус фрезерного шпинделя по ГОСТ 836-62 | № 3 |
Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6 | |
Отверстие фрезерного шпинделя, мм | 29 |
Поворот шпиндельной головки вправо и влево, град | ±45 |
Механика станка | |
Выключающие упоры подачи (продольной, поперечной, вертикальной) | Есть |
Блокировка ручной и механической подач (продольной, поперечной, вертикальной) | Есть |
Блокировка раздельного включения подач | Есть |
Торможение шпинделя | Есть |
Предохранительная муфта от перегрузок | Есть |
Автоматическая прерывистая подача | Есть |
Электрооборудование, привод | |
Количество электродвигателей на станке | 3 |
Электродвигатель привода главного движения, кВт | 7,5 |
Электродвигатель привода подач, кВт | 2,2 |
Электродвигатель зажима инструмента, кВт | - |
Электродвигатель насоса охлаждающей жидкости, кВт | 0,125 |
Суммарная мощность всех электродвигателей, кВт | 9,825 |
Габарит и масса станка | |
Габариты станка (длина ширина высота), мм | 2395 х 1745 х 2000 |
Масса станка, кг | 3000 |
