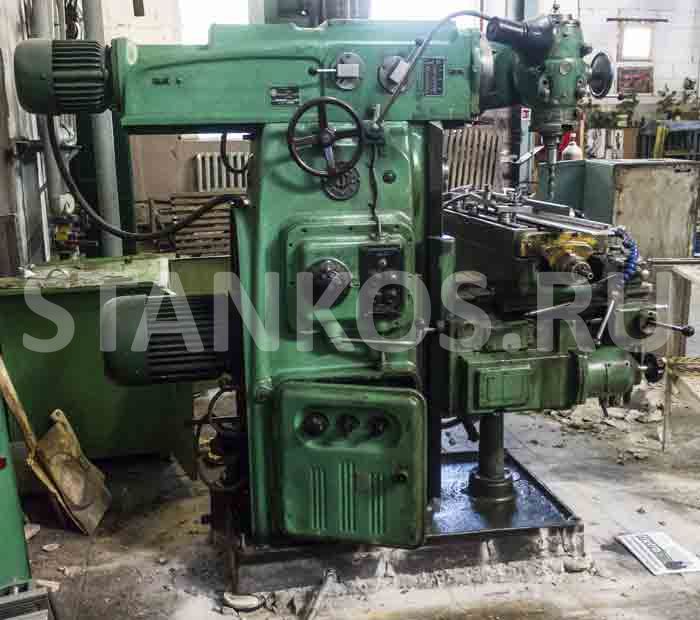

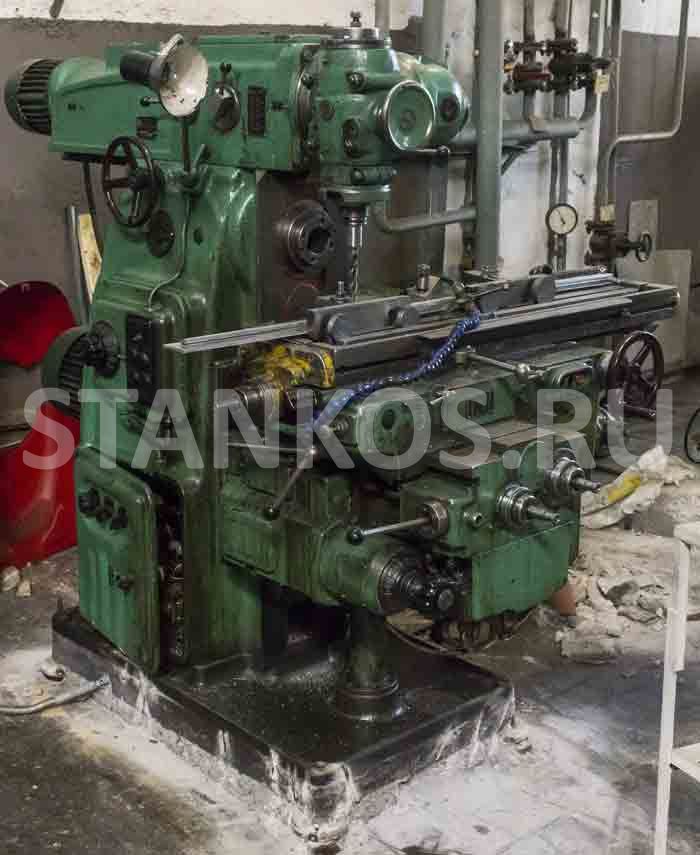

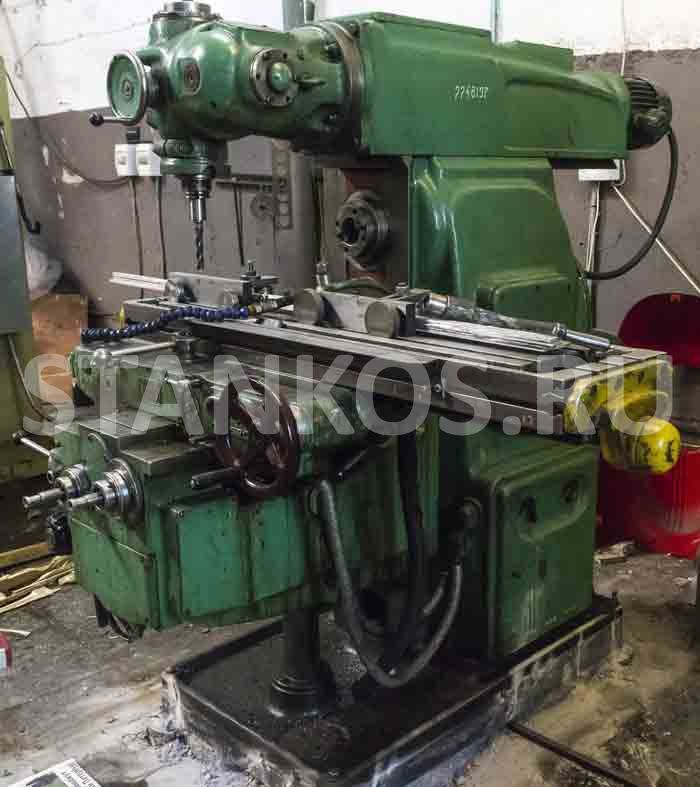

Широкоуниверсальный консольно-фрезерный станок 6М82Ш



Широкоуниверсальный консольно-фрезерный станок 6М82Ш
Консольно-фрезерный станок модели 6М82Ш предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, торцовыми, концевыми и другими фрезами в условиях индивидуального и серийного производства. Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет успешно использовать станки для выполнения работ операционного характера в поточных и автоматических линиях в крупносерийном производстве.
На станке 6М82Ш можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса, можно фрезеровать всевозможные спирали, для чего стол его поворачивается вокруг своей вертикальной оси.
На станке 6М82Ш можно успешно обрабатывать легкие сплавы.
Узнайте о цене, состоянии и условиях покупки этого фрезерного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся фрезерных станках бу.
Технические характеристики станка 6М82Ш:
Наименование параметра | 6М82Ш |
---|---|
Основные параметры станка | |
Класс точности по ГОСТ 8-82 | Н |
Размеры рабочей поверхности стола (длина х ширина), мм | 1250 х 320 |
Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм | 30..450 |
Расстояние от оси горизонтального шпинделя до хобота, мм | 155 |
Расстояние от торца шпинделя поворотной головки до стола, мм | 80..515 |
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм | 260..820 |
Рабочий стол | |
Максимальная нагрузка на стол (по центру), кг | 250 |
Число Т-образных пазов Размеры Т-образных пазов | 3 |
Наибольшее продольное перемещение стола, мм | 700 |
Наибольшее поперечное перемещение стола механическое, мм | 240 |
Наибольшее поперечное перемещение стола ручное без ограничительных кулачков, мм | 260 |
Наибольшее вертикальное перемещение стола, мм | 420 |
Горизонтальный шпиндель. Шпиндель поворотной и накладной головок | |
Частота вращения горизонтального шпинделя, об/мин | 31,5...1600 |
Количество скоростей горизонтального шпинделя | 18 |
Частота вращения шпинделя поворотной и накладной головок, об/мин | 90..1400 |
Количество скоростей шпинделя поворотной и накладной головок | 9 |
Внутренний конус горизонтального шпинделя. | №3 ГОСТ 836-62 |
Внутренний конус шпинделя поворотной и накладной головок. | №2 ГОСТ 836-62 |
Механика станка | |
Выключающие упоры подачи продольных | есть |
Выключающие упоры подачи поперечных, вертикальных | нет |
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) | есть |
Блокировка раздельного включения подачи | есть |
Автоматическая прерывистая подача Продольная | есть |
Автоматическая прерывистая подача Поперечная и вертикальная | нет |
Габариты и масса станка | |
Габариты станка (длина ширина высота), мм | 2100 х 1760 х 1888 |
Масса станка, кг | 3150 |
