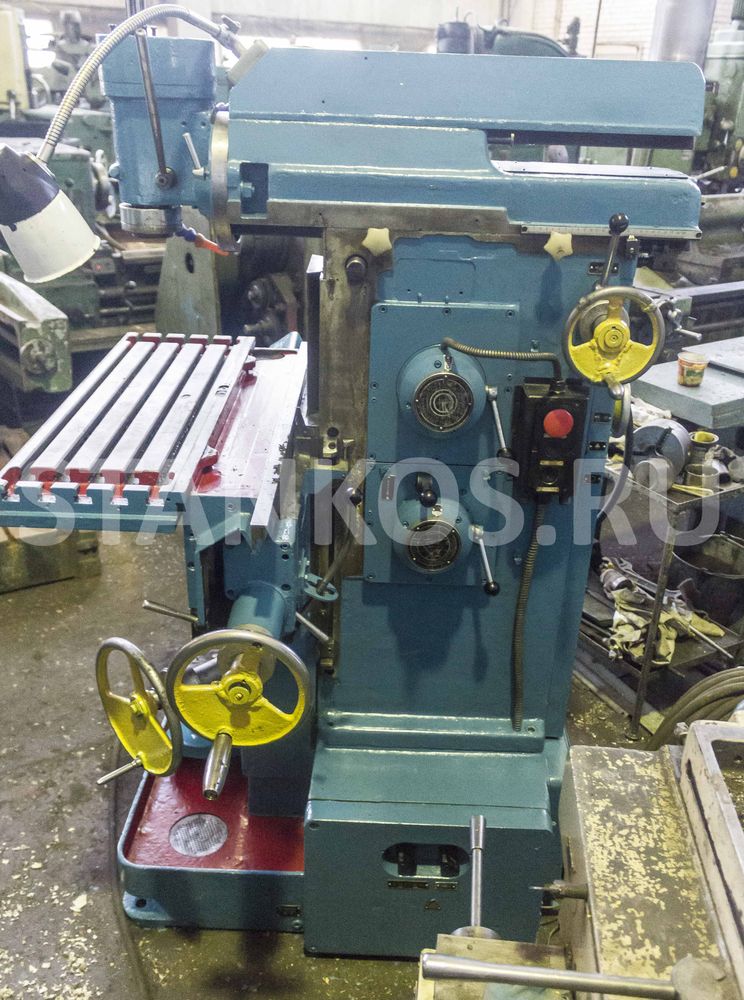

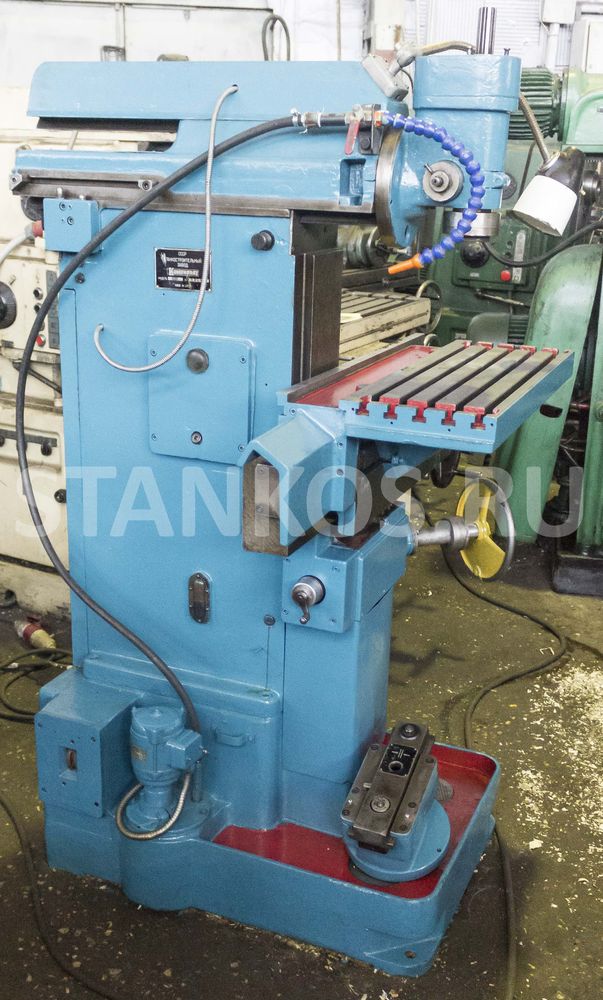

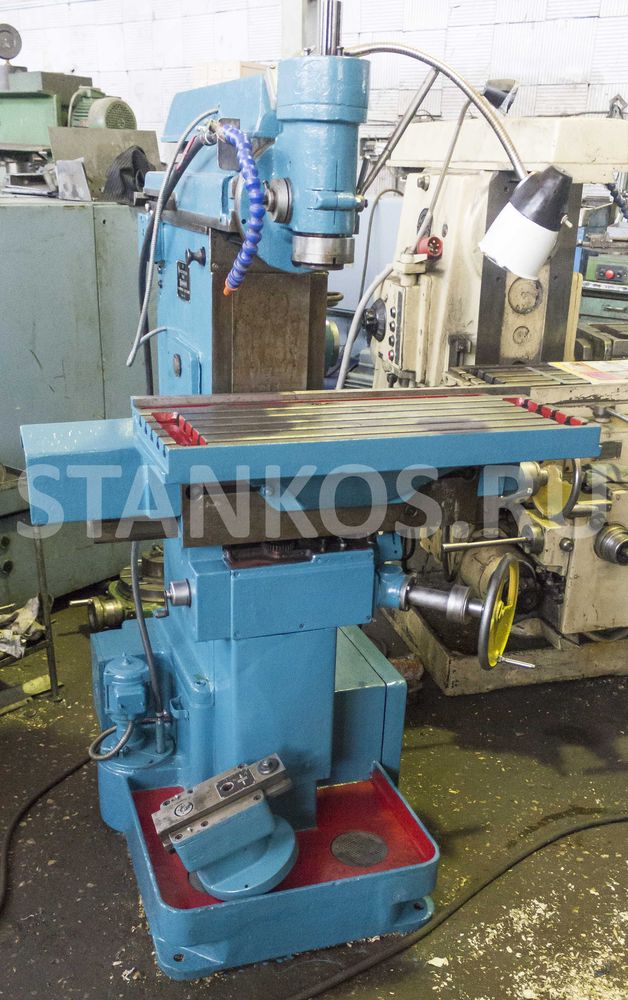

Широкоуниверсальный фрезерный станок 676П
Широкоуниверсальный инструментальный станок 676П
Инструментальный широкоуниверсальный фрезерный станок 676П
Фрезерный широкоуниверсальный станок 676П предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя.
На станке 676П можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.
Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку 676П, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.
Узнайте о цене, состоянии и условиях покупки этого фрезерного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся фрезерных станках бу.
Технические характеристики фрезерного станка 676П:
| Наименование параметра | 676П |
|---|---|
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | П |
| Размеры горизонтального (углового) стола, мм | 250 х 800 |
| Размеры вертикального стола, мм | 250 х 630 |
| Максимальная масса обрабатываемой детали, кг | 100 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм | 80..460 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 0..380 |
| Вылет оси вертикального шпинделя, мм | 125..375 |
| Наибольший продольный ход стола (X), мм | 400 |
| Наибольший ход шпиндельной бабки вертикального шпинделя (Y), мм | 250 |
| Наибольший вертикальный ход стола (Z), мм | 380 |
| Вертикальный и горизонтальный шпиндели | |
| Частота вращения горизонтального шпинделя, об/мин | 50..1630 |
| Частота вращения вертикального шпинделя, об/мин | 63..2040 |
| Количество скоростей шпинделя | 16 |
| Цена деления лимбов, мм | 0,05 |
| Цена деления линеек, мм | |
| Конус горизонтального и вертикального шпинделей | Морзе 4 |
| Пределы подач шпиндельной бабки, мм/мин | 13..395 |
| Количество подач шпиндельной бабки | 16 |
| Ускоренный ход шпиндельной бабки, м/мин | 0,9 |
| Максимальное усилие подачи бабки, Н | |
| Максимальный допустимый крутящий момент на шпинделе горизонтальном/ вертикальном, Нм | |
| Зажим-отжим инструмента | Ручной |
| Торможение шпинделя | нет |
| Вертикальная фрезерная головка | |
| Наибольшее осевое перемещение вертикального шпинделя, мм | 60 |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус | ±90 |
| Масса вертикальной фрезерной головки, кг | |
| Габариты и масса станка | |
| Габариты станка (длина х ширина х высота), мм | 1282 х 1215 х 1780 |
| Масса станка, кг | 910 |
