Консольный широкоуниверсальный станок 6Т80Ш
Консольный широкоуниверсальный станок 6Т80Ш

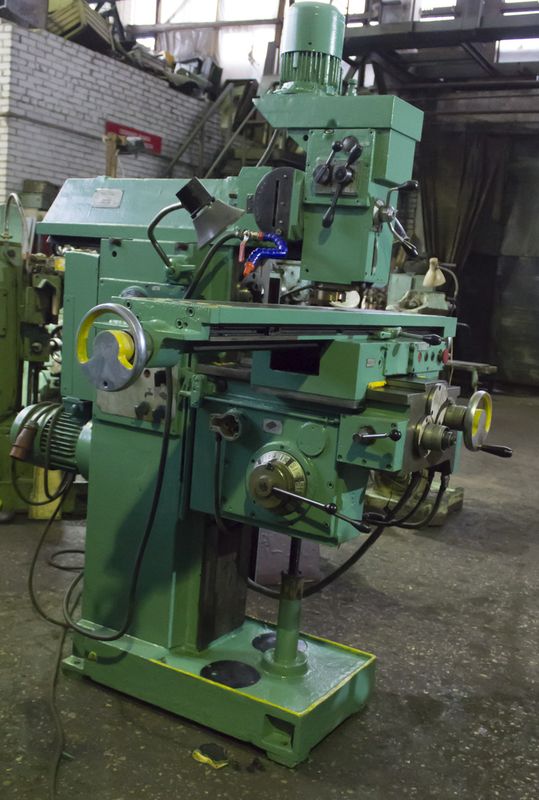

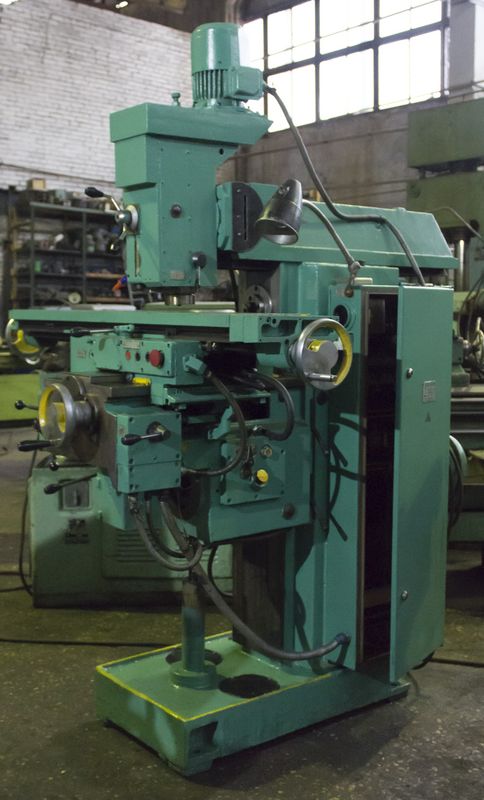

Горизонтально-фрезерный консольный станок с вертикальным поворотным шпинделем модели 6Т80Ш, предназначен для выполнения разнообразных фрезерных работ в условиях индивидуального и серийного производства.
На станках 6Т80Ш удобно фрезеровать плоскости, торцы, скосы, пазы на небольших деталях разнообразной конфигурации из стали, чугуна, цветных металлов и пластмасс.
Технические характеристики станков 6Т80Ш позволяют полностью использовать возможности инструмента из быстрорежущей стали, а также оснащенного пластинками из твердого сплава.
Узнайте о цене, состоянии и условиях покупки этого фрезерного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся фрезерных станках бу.
Технические характеристики станков моделей 6Т80Ш:
| Наименование параметра | 6Т80Ш |
|---|---|
| Основные параметры станка | |
| Основные размеры ГОСТ | ГОСТ 165-81 |
| Класс точности по ГОСТ 8-82 | П |
| Размеры рабочей поверхности стола (длина х ширина), мм | 200 х 800 |
| Наименьшее и наибольшее расстояние от торца вертикального шпинделя до стола, мм | 15..400 |
| Расстояние от оси горизонтального шпинделя до стола, мм | 0..400 |
| Расстояние от оси горизонтального шпинделя до хобота, мм | 123 |
| Расстояние от оси шпинделя фрезерной головки до направляющих станины (вылет), мм | 130..625 |
| Наибольший диаметр фрезы, устанавливаемой на станке, мм | 100 |

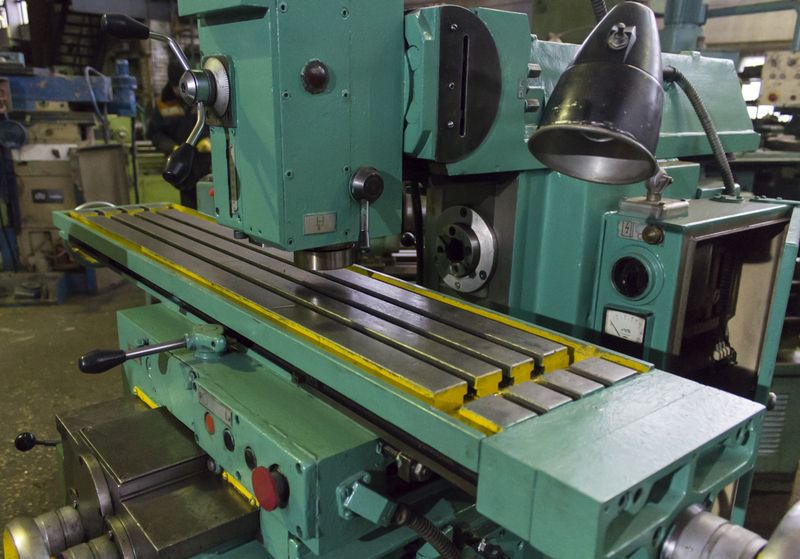

| Рабочий стол | |
| Наибольшее перемещение стола продольное, мм | 560 |
| Наибольшее перемещение стола поперечное, мм | 220 |
| Наибольшее перемещение стола вертикальное механическое/ ручное, мм | |
| Наибольшие размеры заготовки, устанавливаемой на столе (длина_ширина_высота), мм | 800 х 260 х 450 |
| Максимальная нагрузка на стол (по центру), кг | 200 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 |
| Перемещение стола на одно деление лимба продольное/ поперечное/ вертикальное, мм | 0,05/ 0,05/ 0,02 |
| Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин | 3,35/ 3,35/ 1,7 |
| Число ступеней рабочих подач стола | 18 |
| Пределы рабочих подач. Продольных и поперечных, мм/мин | 20..1000 |
| Пределы рабочих подач. Вертикальных, мм/мин | 10..500 |
| Угол поворота стола (в крайнем переднем положении), град | - |
| Усилие резания продольной, поперечной, вертикальной подач, Н | |
| Шпиндель | |
| Частота вращения шпинделя фрезерной головки, об/мин | 56..2500 |
| Количество скоростей вертикального шпинделя | 12 |
| Частота вращения горизонтального шпинделя, об/мин | 50..2240 |
| Количество скоростей горизонтального шпинделя | 12 |
| Перемещение пиноли (гильзы) вертикального шпинделя, мм | 70 |
| Перемещение пиноли шпинделя на одно деление лимба, мм | 0,05 |
| Габариты и масса станка | |
| Габариты станка (длина х ширина х высота), мм | 1600 х 1875 х 2080 |
| Масса станка, кг | 1430 |
