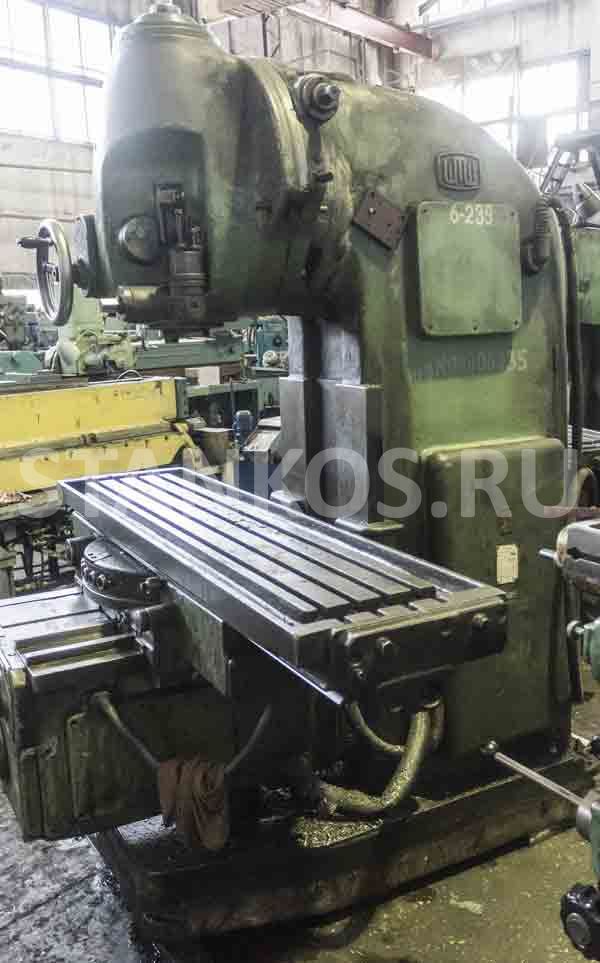

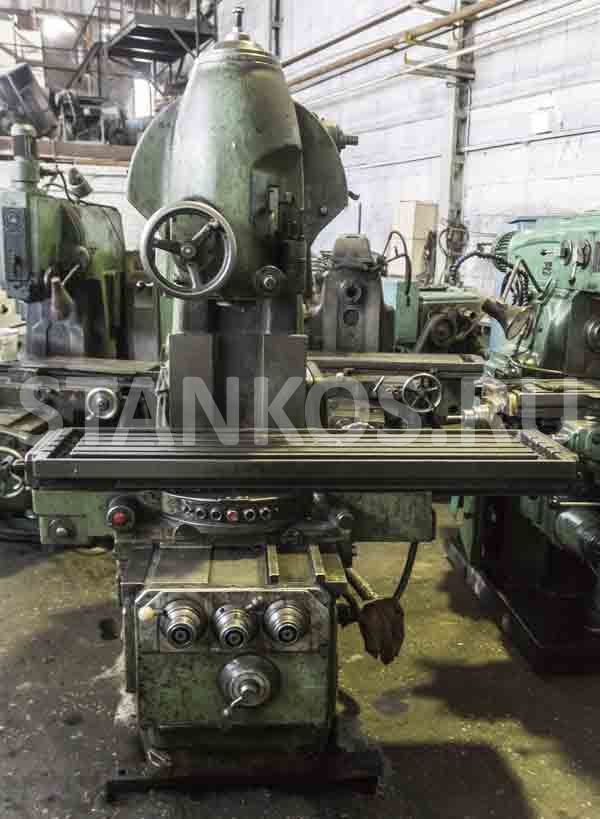

Вертикальный консольно-фрезерный станок модели FSS-400 является аналогом вертикального фрезерного станка - 6Т13.
Консольно-фрезерный станок FSS-400 может использоваться как для серийного, так и для штучного производства. Благодаря мощной конструкции и широкому числу оборотов на нем могут обрабатываться детали из стали, чугуна и лёгких металлов инструментами из быстрорежущей стали и твердосплавными инструментами.
Возможно фрезерование как встречное, так и попутное (только с гидравлическим механизмом попутной подачи). Гидравлическое опускающее устройство позволяет автоматически опускать деталь относительно инструмента при ускоренном отводе. Таким образом, сохраняется качество полученной поверхности изделия и лучше сохраняется инструмент. По окончании ускоренного отвода деталь возвращается в первоначальное положение.
Технические характеристики консольного фрезерного станка FSS-400:
| Наименование параметра | FSS-400 |
|---|---|
| Основные параметры станка | |
| Размеры поверхности стола, мм | 400 х 1600 |
| Наибольшая масса обрабатываемой детали, кг | 1500 |
| Наибольший продольный ход стола (Ось X). Механика, мм | 1120 |
| Наибольший поперечный ход стола (Ось Y). Механика, мм | 345 |
| Наибольший вертикальный ход стола (Ось Z). Механика, мм | 400 |
| Наибольший продольный ход стола (Ось X). Вручную, мм | 1150 |
| Шпиндель | |
| Мощность привода главного движения, кВт | 11 |
| Частота вращения шпинделя, об/мин | 28..1400 |
| Количество скоростей шпинделя | 18 |
| Ступенчатый переход скоростей шпинделя | 1,25 |
| Перемещение пиноли шпинделя, мм | 90 |
| Перемещение пиноли шпинделя на одно деление лимба, мм | 0,05 |
| Угол поворота шпиндельной головки, град | ±45° |
| Рабочий стол. Подачи | |
| Пределы продольных и поперечных подач стола (X, Y), мм/мин | 16..800 |
| Пределы вертикальных подач стола (Z), мм/мин | 5..250 |
| Количество подач стола (продольных, поперечных, вертикальных) | 18 |
| Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин | 3,15/ 1,0 |
| Механика станка | |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | Есть |
| Блокировка ручной и механической подач (продольной, поперечной, вертикальной) | Есть |
| Блокировка раздельного включения подач | Есть |
| Электрооборудование и приводы станка | |
| Количество электродвигателей на станке | 5 |
| Электродвигатель главного движения, кВт | 11 |
| Электродвигатель привода подач, кВт | 2,2 |
| Габариты и масса станка | |
| Габариты станка (длина ширина высота), мм | 2345 х 1850 х 2710 |
| Масса станка, кг | 2345 |
