Консольно-фрезерный вертикальный станок ВМ127
Размеры рабочей поверхности: 1600 х 400 мм
Описание

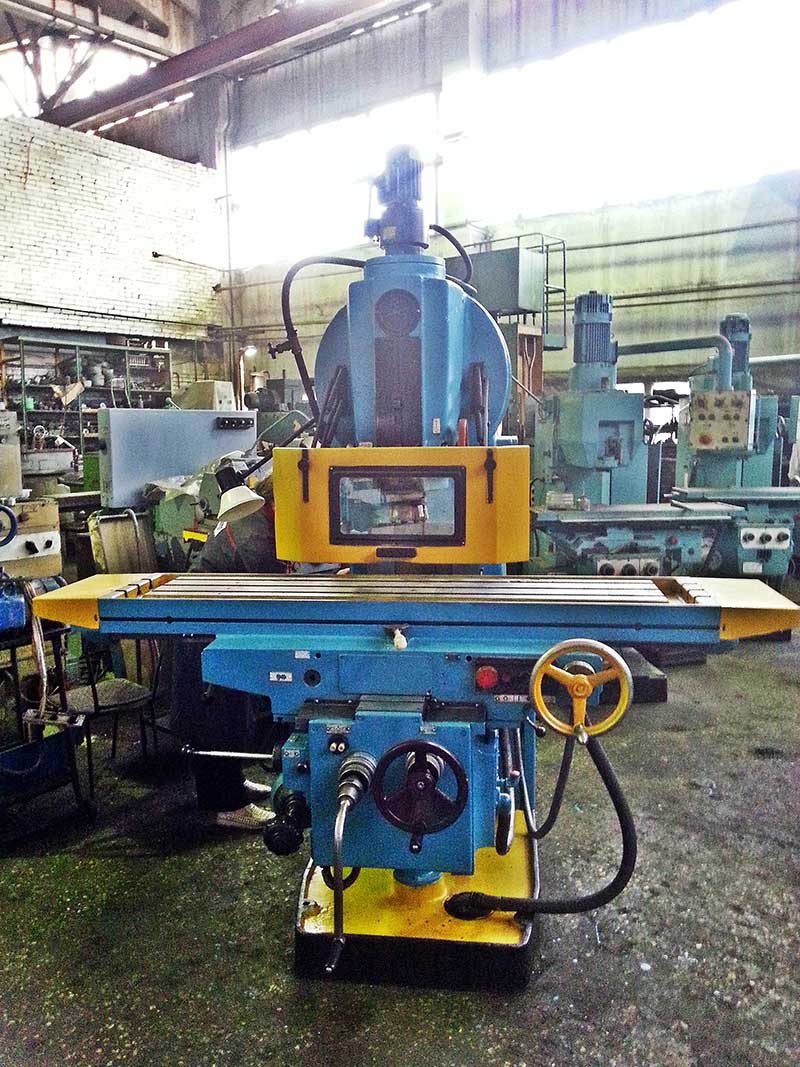

Консольно-фрезерный вертикальный станок ВМ127
Станок фрезерный консольный вертикальный модели ВМ127 предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов и сплавов торцовыми, концевыми, цилиндрическими, радиусными и другими фрезами в условиях индивидуального, мелкосерийного и серийного производства. Масса детали с приспособлением — до 300 кг.
На станке ВМ127 можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, зубчатые колеса и т. д. Возможность настройки станка па различные полуавтоматические и автоматические циклы позволяет организовать многостаночное обслуживание.
Технические данные и характеристики станка ВМ127:
| Наименование параметра | ВМ127 |
|---|---|
| Рабочий стол | |
| Класс точности по ГОСТ 8-82 | Н |
| Максимальная нагрузка на стол (по центру), кг | 300 |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1600 х 400 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 |
| Наибольшее перемещение стола продольное механическое и ручное, мм | 1000 |
| Наибольшее перемещение стола поперечное механическое, мм | 300 |
| Наибольшее перемещение стола поперечное от руки, мм | 320 |
| Наибольшее перемещение стола вертикальное механическое, мм | 400 |
| Наибольшее перемещение стола вертикальное от руки, мм | 420 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола при ручном перемещении, мм * Размер 30 мм обеспечивается за счет выдвижения шпинделя |
30..500* |
| Расстояние от оси шпинделя до вертикальных направляющих станины, мм | 620 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 |
| Перемещение стола на один оборот лимба продольное, мм | 4 |
| Перемещение стола на один оборот лимба поперечное, мм | 6 |
| Перемещение стола на один оборот лимба вертикальное, мм | 2 |
| Шпиндель | |
| Частота вращения шпинделя, об/мин | 31,5..1600 |
| Количество скоростей шпинделя | 18 |
| Наибольший крутящий момент, кгс.м | 137 |
| Эскиз конца шпинделя | ГОСТ 836-72 |
| Конус шпинделя | 50 |
| Наибольшее осевое перемещение пиноли шпинделя, мм | 80 |
| Перемещение пиноли на один оборот лимба, мм | 4 |
| Перемещение пиноли на 1 деление лимба, мм | 0,05 |
| Наибольший угол поворота шпиндельной головки, град | ±45 |
| Цена одного деления шкалы поворота головки, град | 1 |
| Габарит станка | |
| Габариты станка, мм | 2560 х 2260 х 2430 |
| Масса станка, кг | 4250 |
