Пресс однокривошипный КЕ2330
Номинальное усилие: 1000 кН; размеры стола: 950 х 630 мм
Описание

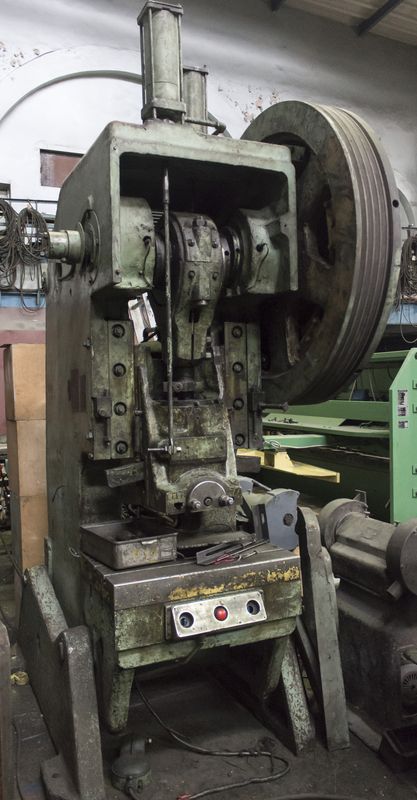

Пресс однокривошипный простого действия открытый наклоняемый КЕ2330
Пресс однокривошипный КЕ2330 простого действия, открытый наклоняемый усилием 1000 кН предназначен для выполнения различных операций холодной штамповки: вырубки, гибки, пробивки, обрезки, вытяжки, формовки и др. преимущественно в составе переналаживаемых автоматических линий.
Благодаря своей универсальности пресс однокривошипный КЕ2330 применяется на предприятиях машиностроительной, автомобильной, авиационной, радиотехнической промышленности и других отраслей народного хозяйства. Станина чугунная открытого типа (С - образной формы), наклоняемая, отлитая заодно со столом. В стойках станины предусмотрены окна, а также специальные места для установки подающих и съемных устройств и их приводов.
Технические характеристики пресса КЕ2330:
| Наименование параметра | КЕ2330 |
|---|---|
| Основные параметры | |
| Номинальное усилие пресса, кН (т) | 1000 (100) |
| Наибольший ход ползуна (штока), мм | 10..130 |
| Частота ходов ползуна непрерывных, 1/мин | 100 |
| Частота ходов ползуна одиночных от кнопки, 1/мин | 55 |
| Размеры стола, мм | 950 х 630 |
| Размеры отверстия в столе, мм | 420 х 280 |
| Диаметр отверстия в столе, мм | 360 |
| Наибольшее расстояние между столом и ползуном в его нижнем положении - закрытая высота пресса, мм | 400 |
| Расстояние от оси штока до станины (вылет), мм | 340 |
| Величина регулировки расстояния между столом и ползуном, мм | 100 |
| Расстояние между стойками станины в свету, мм | 400 |
| Расстояние между подштамповой плитой и ползуном при максимальном ходе в НМТ при верхнем регулировании ползуна, мм | 300 |
| Толщина подштамповой плиты, мм | 100 |
| Величина рабочего хода ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при непрерывных ходах (Расстояние недохода ползуна до НМТ), мм | 2,5 |
| Величина рабочего хода ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при одиночных ходах (Расстояние недохода ползуна до НМТ), мм | 5,0 |
| Высота стола над уровнем пола, мм | 700 |
| Наибольший ход выталкивателя в ползуне, мм | 40 |
| Давление воздуха в сети пресса, минимальное-максимальное, МП | 0,45..1,0 |
| Расход сжатого воздуха (в режиме одиночный ход), литр/цикл | 4,5 |
| Технологическая работа, при непрерывных ходах, Дж | 1600 |
| Технологическая работа, при одиночных ходах, Дж | 3350 |
| Электрооборудование | |
| Количество электродвигателей | 1 |
| Электродвигатель главного привода, кВт | 10 |
| Электродвигатель насоса смазки, кВт | - |
| Электродвигатель регулировки штампового пространства, кВт | - |
| Суммарная мощность электродвигателей, кВт | |
| Габариты и масса пресса | |
| Габариты пресса (длина ширина высота), мм | 1745 х 2360 х 3180 |
| Масса пресса, кг | 9015 |
