Внутришлифовальный станок 3К228В
Наибольшие диаметр/длина изделия: 200/200 мм

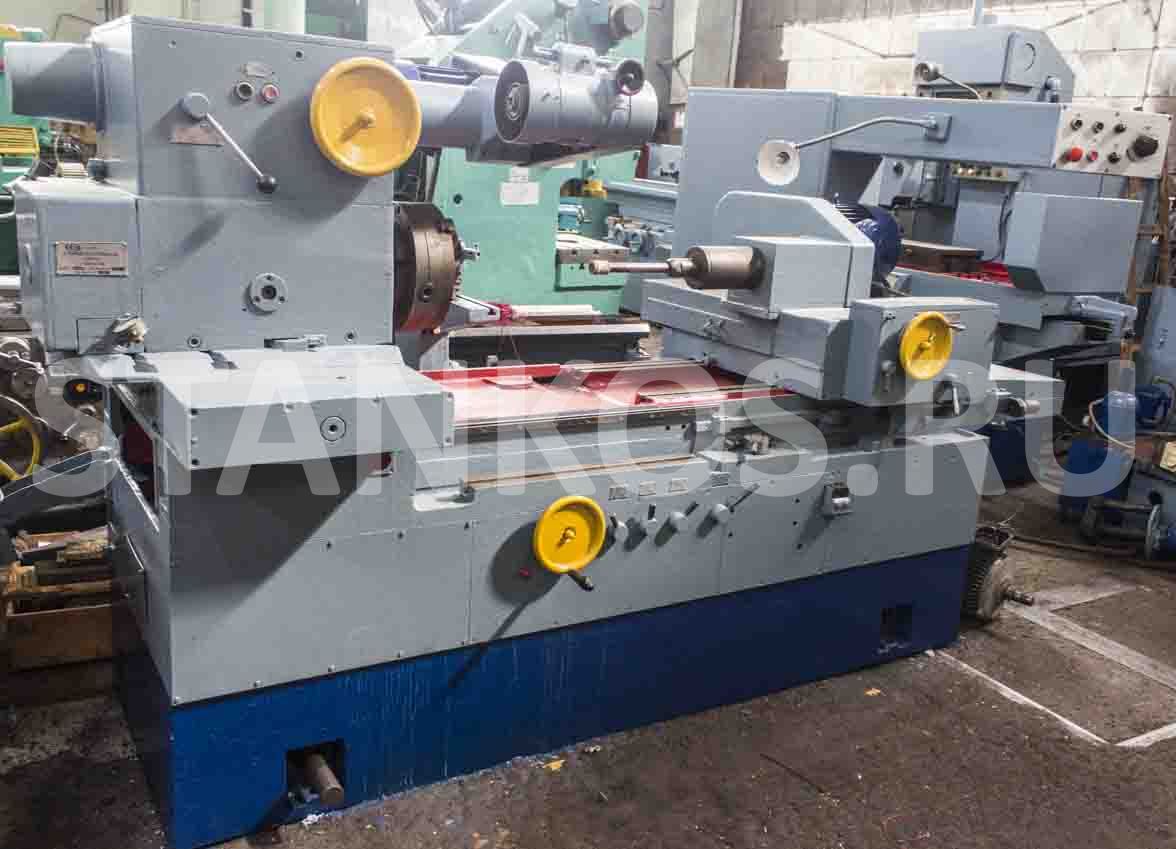

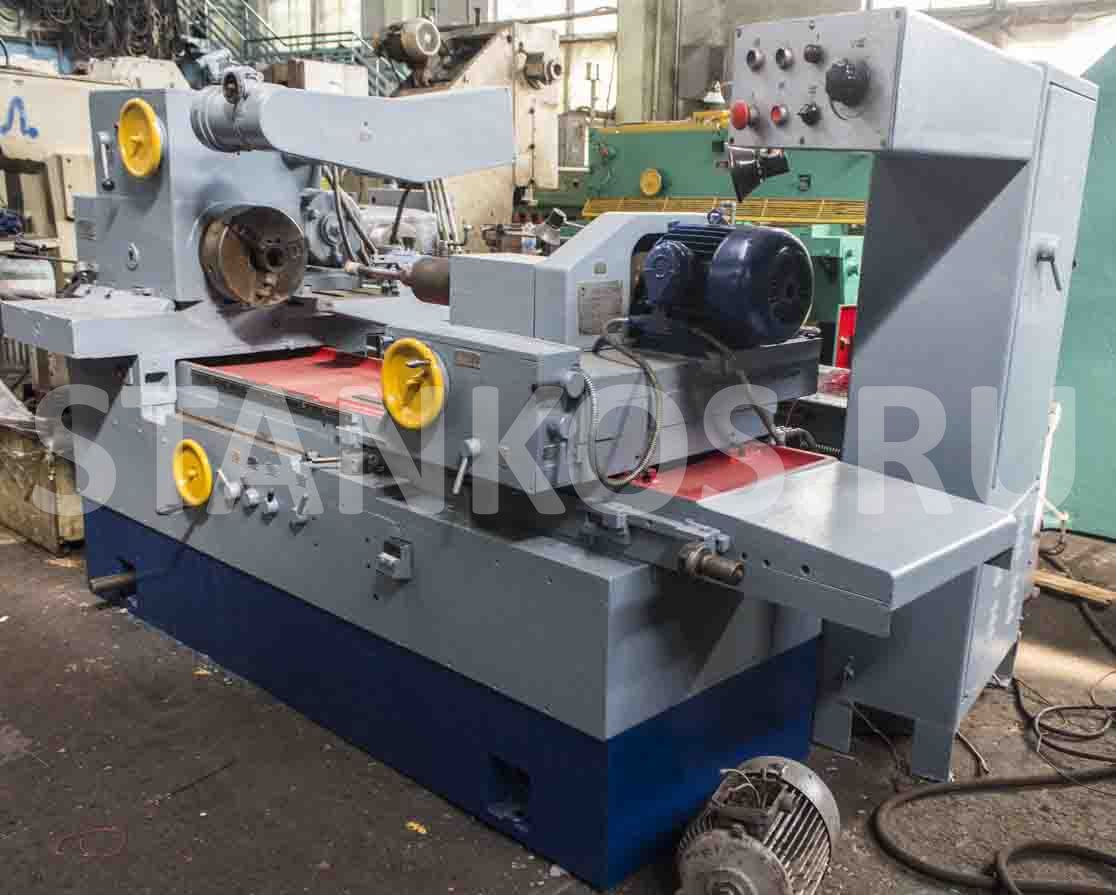

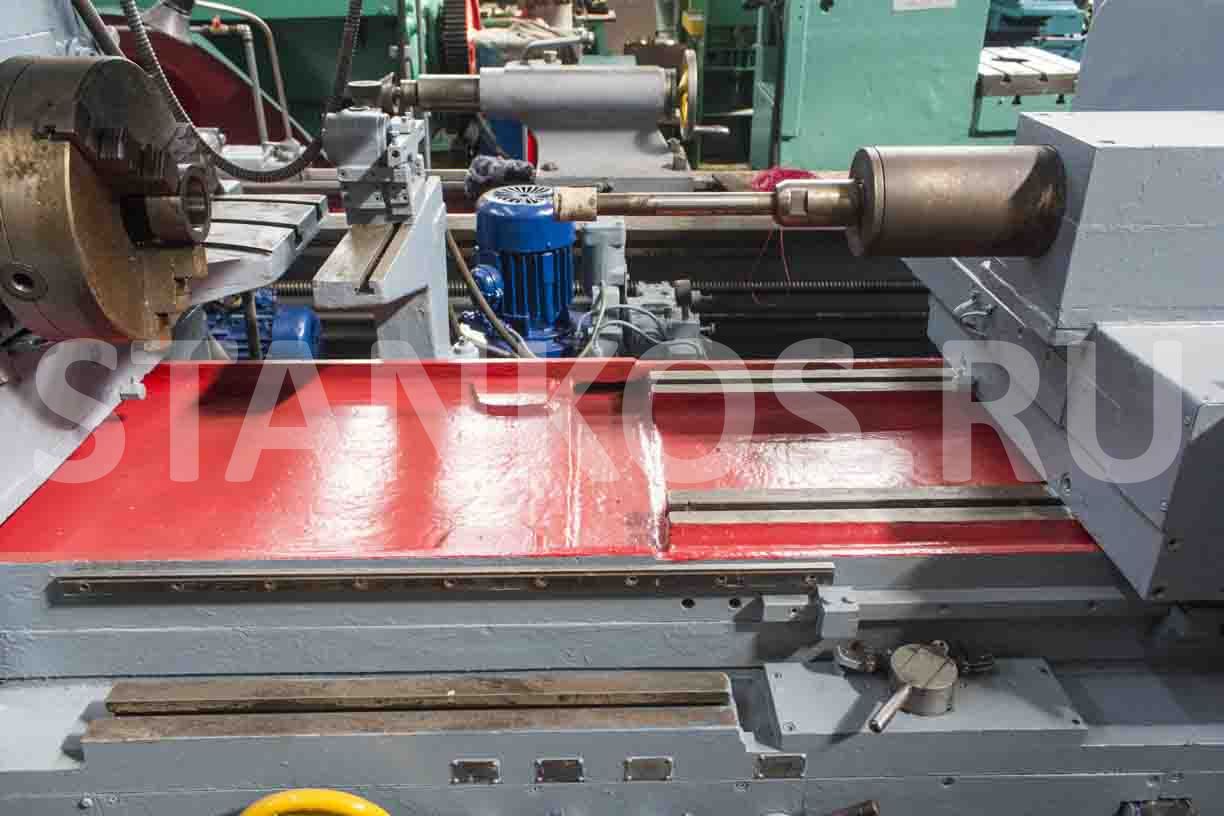

Внутришлифовальный станок 3К228В
Описание
Внутришлифовальный универсальный особо высокой точности станок 3К228В
Внутришлифовальный станок 3К228В предназначен для шлифования цилиндрических и конических (с углом при вершине до 60°) сквозных и глухих отверстий: для станка модели ЗК228В диаметр 50—200 мм, длина до 200 мм..
Станки ЗК228В снабжены торцешлифовальным приспособлением, позволяющим шлифовать наружный торец изделия за один установ со шлифовкой отверстия.
Область применения станков ЗК228В — машиностроительные заводы с мелкосерийным и серийным производством, а также инструментальные и ремонтные цехи этих заводов. Класс точности станков В по ГОСТ 8—71. Категория качества — высшая.
Технические характеристики станка 3К228В:
| Наименование параметра | 3К228В |
|---|---|
| Основные параметры | |
| Класс точности по ГОСТ 8-71 | В |
| Наибольший диаметр устанавливаемого изделия, мм | 200 |
| Наибольший диаметр устанавливаемого изделия в кожухе, мм | 560 |
| Наибольшая длина устанавливаемого изделия, мм | 200 |
| Наименьший и наибольший диаметр шлифуемого отверстия, мм | 50..200 |
| Наибольшая длина шлифования при диаметре шлифования не менее 100 мм, мм | 320 |
| Наибольшая рекомендуемая длина шлифования при наименьшем диаметре, мм | 200 |
| Расстояние от оси шпинделя передней бабки до подошвы станины, мм | 1225 |
| Расстояние от оси шпинделя передней бабки до зеркала стола (высота центров), мм | 340 |
| Расстояние от опорного торца фланца шпинделя изделия до торца кронштейна шлифовальной бабки, мм | 1335 |
| Расстояние от торца нового круга торцешлифовального приспособления до опорного торца фланца шпинделя, мм | 150..400 |
| Рабочий стол станка | |
| Наибольшая длина перемещения стола, мм | 630 |
| Ручное перемещения стола за один оборот маховика, мм | 25 |
| Скорость перемещения стола при шлифовании, м/мин | 1..7 |
| Скорость перемещения стола при правке круга, м/мин | 0,1..2 |
| Скорость перемещения стола при быстром продольном подводе и отводе, м/мин | 10 |
| Привод и электрооборудование станка | |
| Количество электродвигателей на станке | 7 |
| Электродвигатель шпинделя шлифовальной бабки, кВт | 7,5 |
| Электродвигатель привода торцешлифовального приспособления, кВт | 2,2 |
| Электродвигатель привода изделия (бабки изделия) постоянного тока, кВт | 1,6 |
| Электродвигатель насоса гидросистемы, кВт | 3,0 |
| Электродвигатель фильтра-транспортера, кВт | 0,09 |
| Электродвигатель насоса системы охлаждения, кВт | 0,15 |
| Электродвигатель магнитного сепаратора, кВт | 0,09 |
| Общая мощность электродвигателей, кВт | 14,63 |
| Преобразователь тиристорный ЭТ1Е2-10, кВт | 1,3 |
| Габаритные размеры и масса станка | |
| Габаритные размеры станка (длина х ширина х высота), мм | 3970х2200х1870 |
| Масса станка с электрооборудованием и охлаждением, кг | 6900 |
