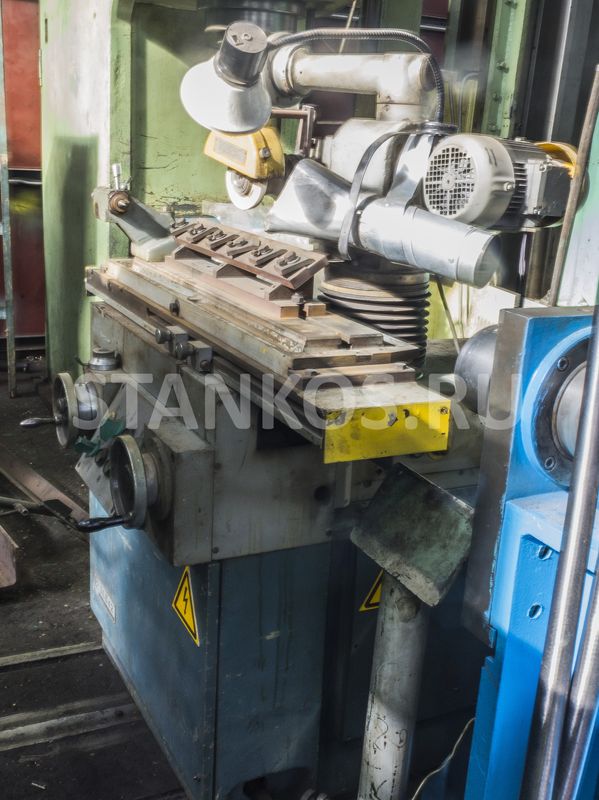

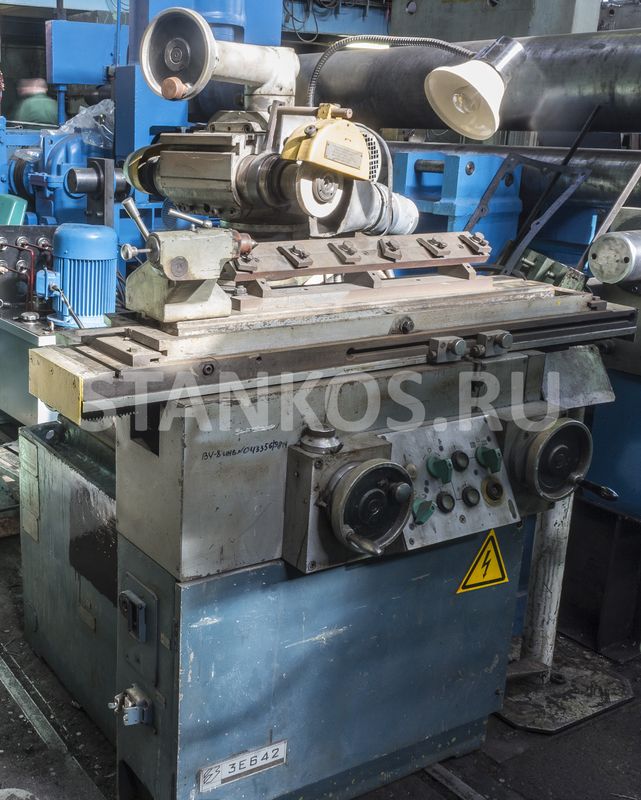

Универсальный заточный станок 3Е642
Универсальный заточный станок 3Е642
Универсальный заточной станок 3Е642 предназначен для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.
Заточные станки 3Е642 обладают литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т.д.
Узнайте о цене, состоянии и условиях покупки этого заточного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся заточных станках бу.
Технические характеристики станка 3Е642:
| Наименование параметра | 3Е642 |
|---|---|
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | П |
| Наибольшие размеры обрабатываемых изделий в центрах (длина х диаметр), мм | 630 х 250 |
| Высота центров над рабочим столом, мм | 125 |
| Рабочий стол станка | |
| Размеры рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм | 900 х 140 |
| Наибольшее продольное перемещение стола, мм | 450 |
| Угол поворота стола в горизонтальной плоскости, град | 0...45 |
| Скорость продольного перемещения стола, м/мин | 0,2 ... 12 |
| Бабка шлифовальная | |
| Наибольшее вертикальное перемещение бабки, мм | 235 |
| Цена деления лимба подачи вертикального перемещения стола, мм | 0,005 |
| Наибольшее поперечное перемещение бабки, мм | 230 |
| Цена деления лимба подачи поперечного перемещения стола, мм | 0,001 |
| Угол поворота бабки в горизонтальной плоскости, град | 360 |
| Шлифовальная головка | |
| Число оборотов заточного круга при бесступенчатом регулировании, об/мин | 2200...6400 |
| Число оборотов заточного круга при ступенчатом регулировании, об/мин | 2200,3200, 4400,6400 |
| Конец шлифовального шпинделя по ГОСТ 2324-77 исполнение 2 | Морзе 4 |
| Наибольший диаметр устанавливаемого шлифовального круга по ГОСТ 2424-83 типа ПП | 200 |
| Наибольший диаметр устанавливаемого шлифовального круга по ГОСТ 2424-83 других типов | 150 |
| Электрооборудование и привод станка | |
| Количество электродвигателей на станке | 4 |
| Электродвигатель привода шпинделя, кВт/ об/мин | 2,2/ 3000 |
| Электродвигатель вертикального перемещения шлифовальной бабки, кВт/ об/мин | 0,18/ 1500 |
| Электродвигатель вертикального перемещения шлифовальной головки, кВт/ об/мин | 0,18/ 1500 |
| Электродвигатель привода изделия, кВт/ об/мин | 0,25/ 1500 |
| Электродвигатель гидропривода, кВт/ об/мин | 1,1/ 1000 |
| Габариты и масса станка | |
| Габарит станка, мм | 1830 1940 1550 |
| Масса станка, кг | 1200 |
