Плоскошлифовальный станок 3Л722А
Max размеры изделий: 1250 х 320 х 400 мм
Описание

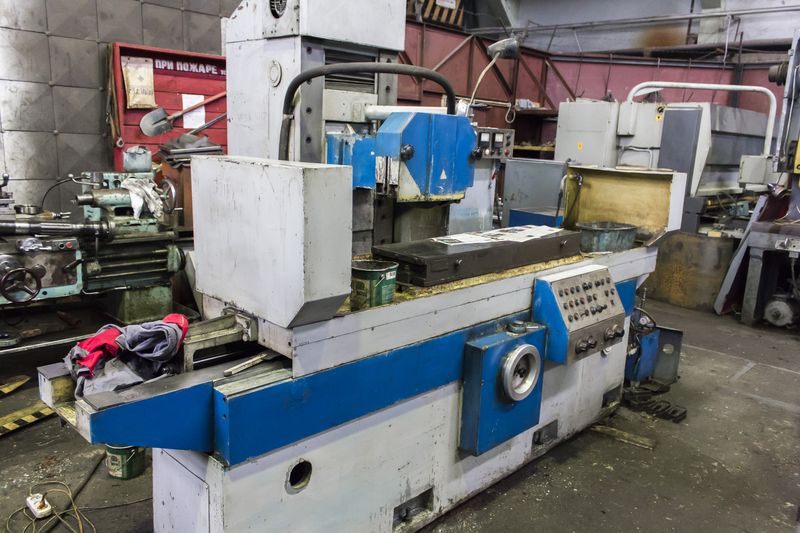

Станок плоскошлифовальный 3Л722А
Плоскошлифовальный станок модели 3Л722 предназначен для работы периферией и торцом шлифовального круга при обработке плоских поверхностей, профилированным кругом для обработки фасонных поверхностей.
Область применения станка 3Л722 — предприятия машиностроительной, автотракторной, подшипниковой и станкостроительной промышленности. Принятая компоновка станка предусматривает модульный принцип построения гаммы станков с прямоугольными и круглыми столами, использование групп и узлов при создании агрегатных и специальных станков
Размер стола: 1250 х 320 х 400 мм
Технические данные и характеристики станка 3Л722А:

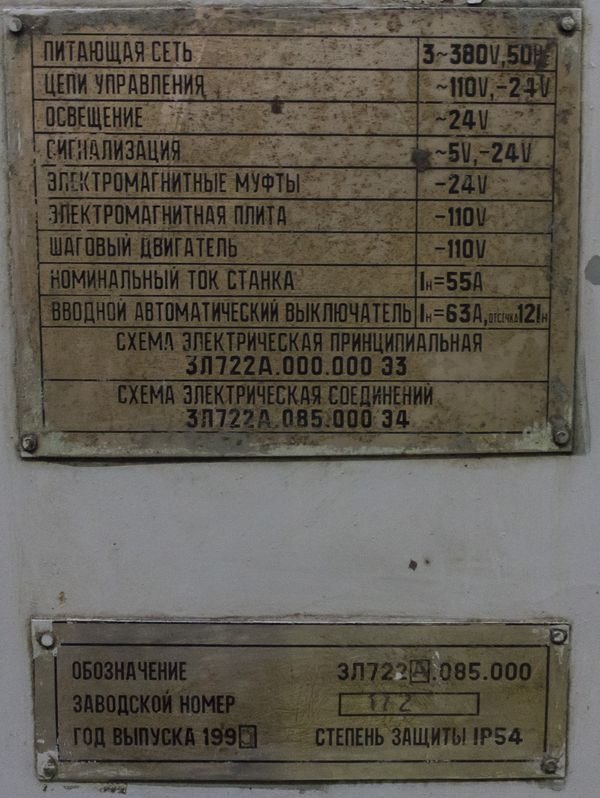

| Наименование параметра | 3Л722А |
|---|---|
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | А |
| Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм | 1250 х 320 х 400 |
| Наибольшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм | 1250 х 320 х 280 |
| Наименьшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм | 50 х 40 х 3 |
| Расстояние от оси шпинделя до зеркала стола, мм | 210..625 |
| Наибольшая масса изделий обрабатываемых на столе, кг | 600 |
| Наибольшая масса изделий обрабатываемых на плите электромагнитной, кг | 400 |
| Рабочий стол станка | |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1000 х 320 |
| Размеры поверхности электромагнитной плиты (длина х ширина), мм | |
| Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм | |
| Скорость возвратно-поступательного движения стола (регулирование бесступенчатое), м/мин | 3..35 |
| Шлифовальная бабка | |
| Размеры шлифовального круга (наименьший и наибольший наружный диаметры), мм | |
| Размеры шлифовального круга (внутренний диаметр/ высота), мм | |
| Размеры шлифовального круга по ГОСТ 2424-75 | ПП450х80х203 |
| Число оборотов шлифовального круга в минуту | 1460 |
| Наибольший допустимый крутящий момент на шпинделе, кгс*м | |
| Наибольшая скорость шлифования, м/с | 34,4 |
| Конец шпинделя шлифовальной бабки по ГОСТ 2323-67, ГОСТ 2323-76 (конструкция/ конусность/ наибольший диаметр) | |
| Наибольшее поперечное перемещение шлифовальной бабки (стойки), мм | 430 |
| Цена деления лимба поперечного перемещения шлифовальной бабки, мм | |
| Поперечное перемещение шлифовальной бабки на один оборот лимба, мм | |
| Ускоренное поперечное перемещение шлифовальной бабки, м/мин | 1,2 |
| Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин | |
| Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм/ход | 1..60 |
| Наибольшее вертикальное перемещение шлифовальной бабки, мм | 415 |
| Цена деления лимба вертикального перемещения шлифовальной бабки, мм | 0,002 |
| Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм | 0,2 |
| Автоматические вертикальные подачи шлифовальной бабки, мм | 0,002..0,128 |
| Скорость вертикального ускоренного перемещения, м/мин | 0,200 |
| Привод и электрооборудование станка | |
| Количество электродвигателей на станке | 13 |
| Электродвигатель шпинделя шлифовальной бабки (М1), кВт | 11 |
| Электродвигатель насоса гидросистемы (М2) (гидростанция), кВт | 4,0 |
| Электродвигатели воздушного теплообменника (М3, М11) (гидростанция), кВт | 0,09 |
| Электродвигатель насоса системы смазки (М4), кВт | 0,25 |
