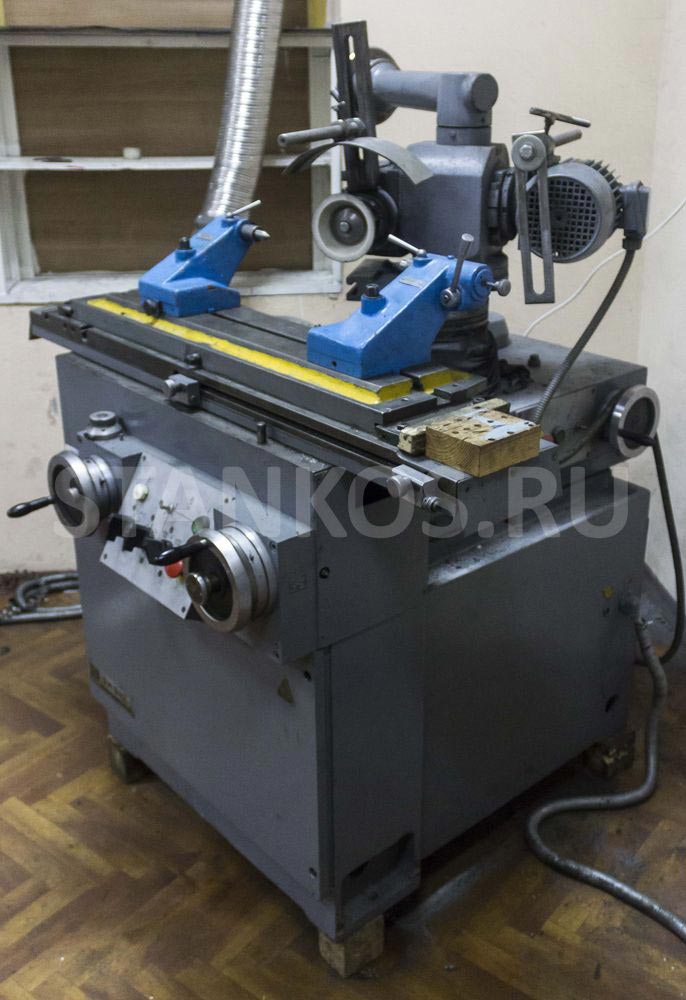

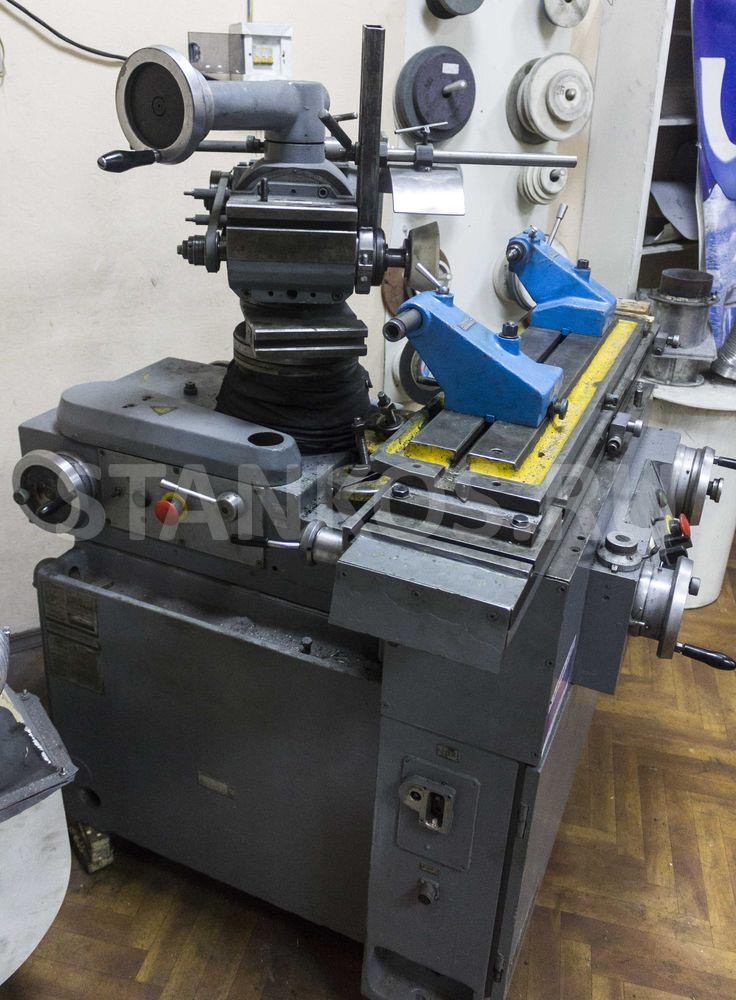

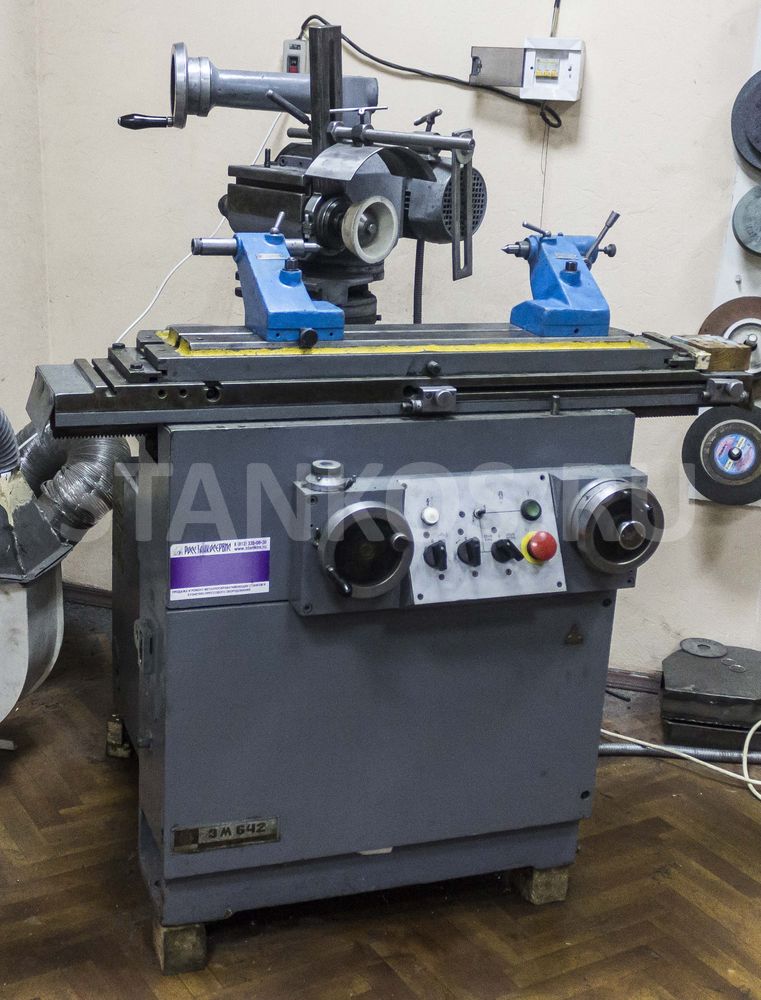

Универсально-заточной станок 3М642
Универсально-заточной станок 3М642
Универсальные заточные станки 3М642 предназначены для заточки и доводки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.
Заточный станок 3М642 обладает литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т.д.
Станок универсально-заточной 3М642 является модификацией станка 3Д642. В отличие от предшественника, продольные перемещения стола у станка 3М642 осуществляются за счет гидравлического привода продольного перемещения стола, это дает плавность хода стола и увеличение производительности в смену.
Механизированный подъем и опускание шлифовальной головки способствует улучшению условий труда и снижению вспомогательного времени. На станках производится заточка инструмента с трех рабочих мест. Шпиндель шлифовального круга может поворачиваться в горизонтальной плоскости на 360°, в вертикальной на 20° вверх и на 40° вниз относительно горизонтальной оси, что упрощает настройку на заданный угол заточки и расширяет технологические возможности станков.
Технические данные и характеристики станка 3М642:
| Наименование параметра | 3М642 |
|---|---|
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | П |
| Наибольшие размеры обрабатываемых изделий в центрах (длина х диаметр), мм | 500 х 250 |
| Высота центров над рабочим столом, мм | 125 |
| Рабочий стол станка | |
| Размеры рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм | 800 х 140 |
| Наибольшее продольное перемещение стола, мм | 400 |
| Угол поворота стола в горизонтальной плоскости, град | ±45 |
| Скорость продольного перемещения стола, м/мин | 0,2 ... 8 |
| Бабка шлифовальная | |
| Наибольшее вертикальное перемещение бабки, мм | 250 |
| Цена деления лимба подачи вертикального перемещения, мм | 0,005 |
| Наибольшее поперечное перемещение бабки, мм | 230 |
| Цена деления лимба тонкой подачи поперечного перемещения, мм | 0,001 |
| Угол поворота бабки в горизонтальной плоскости, град | 360 |
| Угол поворота бабки в вертикальной плоскости, град | ±20 |
| Шлифовальная головка | |
| Число оборотов заточного круга при бесступенчатом регулировании, об/мин | 2200...6400 |
| Число оборотов заточного круга при ступенчатом регулировании, об/мин | 2240,3150, 4500,6300 |
| Конец шлифовального шпинделя по ГОСТ 2324-77 исполнение 2 | Морзе 4 |
| Наибольший диаметр устанавливаемого шлифовального круга по ГОСТ 2424-83 типа ПП | 200 |
| Наибольший диаметр устанавливаемого шлифовального круга по ГОСТ 2424-83 других типов | 150 |
| Электрооборудование и привод станка | |
| Количество электродвигателей на станке | 6 |
| Электродвигатель привода шпинделя, кВт | 1,1 |
| Электродвигатель вертикального перемещения шлифовальной бабки (привод колонны), кВт | 0,18 |
| Электродвигатель привода изделия, кВт/ об/мин | 0,25/ 1500 |
| Электродвигатель гидропривода, кВт/ об/мин | 1,1/ 1000 |
| Электродвигатель насоса охлаждения, кВт | 0,12 |
| Производительность насоса охлаждения, л/мин | 22 |
| род тока питающей сети | 50Гц, 380/220 В |
| Габариты и масса станка | |
| Габарит станка, мм | 1715 х 1810 х 1635 |
| Масса станка, кг | 1650 |
