Радиально-сверлильный станок 2532Л-АС11
Радиально-сверлильный станок 2532Л-АС11
Радиально-сверлильный станок 2532Л-АС11
Станок радиально-сверлильный модели 2532Л предназначен для сверления, рассверливания, зенкерования, развертывания, резания плоскостей резцом торцевым, нарезание резьбы под любым углом.

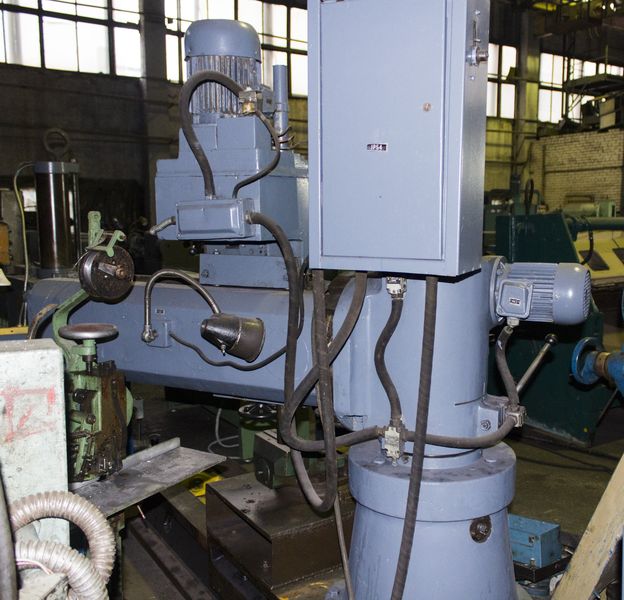

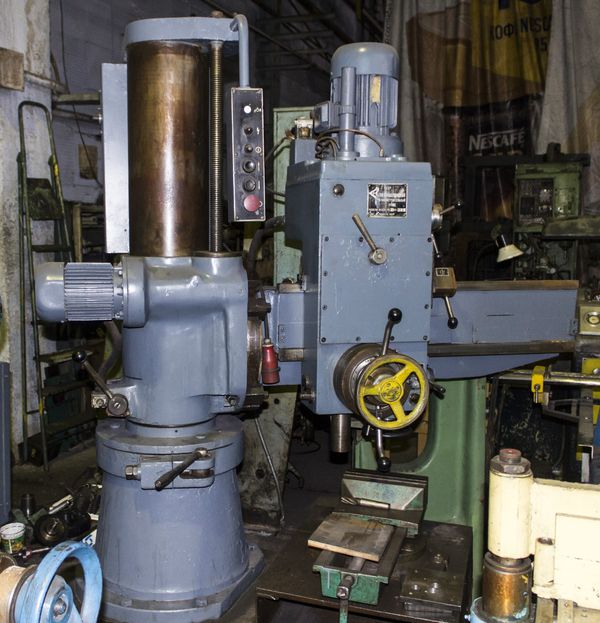

Основанием станка 2532Л является фундаментальная плита; на ней жестко установлена колонна, на которой смонтированы рукав со сверлильной головкой и бочка с поворотным столом. Сверлильная головка перемещается по рукаву и вместе с ним поворачивается вокруг колонны. Бочка с поворотным столом также поворачивается вокруг колонны и перемещается по ней вертикально. Поворотный стол может поворачиваться вокруг горизонтальной оси.
На торце рукава смонтирован электрошкаф. Органы управления сосредоточены в удобном для работы месте – на сверлильной головке и в электрошкафу. Для освещения рабочей зоны на станке установлена лампа. Электронасос охлаждения монтируется на фундаментной плите. Станок может обрабатывать детали вне плиты.
Технические характеристики 2532Л-АС11:
| Наименование параметра | 2К52 |
| Наибольший диаметр сверления в стали 45, мм | 40 |
| Вылет шпинделя, мм | |
| наибольший | 1000 |
| наименьший | 280 |
| Наибольшее расстояние от торца шпинделя, мм | |
| - до плиты | 1120 |
| - до стола | 630 |
| Наибольший ход сверлильной головки до рукавa, мм | 720 |
| Ход шпинделя, мм | 320 |
| Размер конуса шпинделя к.м | 4 |
| Количество частот вращения шпинделя | 12 |
| Пределы частот вращения шпинделя мин1 | 45-2000 |
| Количество подач | 6 |
| Пределы подач мм/об | 0,1-1,1 |
| Наибольший угол поворота стола вокруг колонны, град | +- 180 |
| Угол поворота стола относительно + 90 бочки, град | - 80 |
| Размеры рабочей поверхности, мм | |
| - плиты | 800x1120 |
| - стола 450 x1000 стола по колонне, мм | 450 |
| Скорость перемещения стола по колонне, мм/мин | 314 |
| Род тока переменный трехфазный - частота, ГЦ | 50 |
| напряжение, В | 380 |
| Мощность электродвигателя главного привода КВТ | 3,0 |
| Количество электродвигателей на станке | 3 |
| Габарит станка (LxBxH), мм | 1850x800x2600 |
