Радиально-сверлильный переносной станок 2К52-1
Max диаметр сверления: 25 мм.
Описание

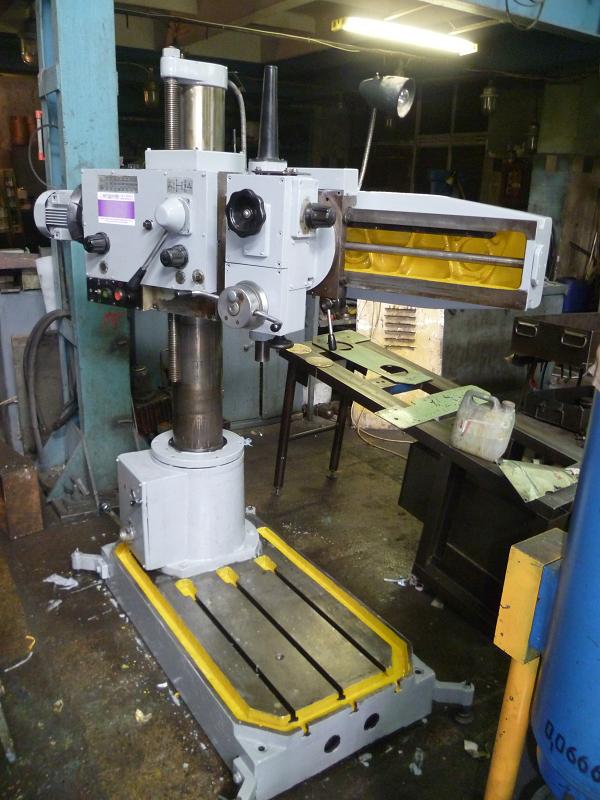

Радиально-сверлильный переносной станок 2К52-1
Радиально-сверлильный переносной станок модели 2К52-1 предназначен для обработки отверстий в средних и крупных деталях в единичном, мелкосерийном и серийном производстве.
На станке можно выполнять: сверление, рассверливание, зенкерование, развертывание, нарезание резьбы и растачивание отверстий. Наиболее эффективно может быть использован при обработке отверстий, расположенных под углами в разных плоскостях крупногабаритных деталей, в инструментальных, ремонтных, экспериментальных, сборочных и производственных цехах.
Технические характеристики радиально сверлильного станка 2К52-1:
| Наименование параметра | 2К52-1 |
|---|---|
| Основные параметры станка | |
| Класс точности станка | Н |
| Наибольший условный диаметр сверления в стали 45, мм | 25 |
| Диапазон нарезаемой резьбы в стали 45, мм | М16 |
| Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм | 300...800 |
| Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм | 410...900 |
| Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 125...1000 |
| Наибольшее вертикальное перемещение рукава по колонне (установочное), мм | 625 |
| Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм | 250 |
| Угол поворота рукава вокруг колонны, град | 360 |
| Рамер поверхности плиты (ширина длина), мм | 800 х 630 |
| Шпиндель | |
| Обозначение конца шпинделя по ГОСТ 24644-81 | |
| Частота прямого вращения шпинделя, об/мин | 63...1600 |
| Количество скоростей шпинделя прямого вращения | 8 |
| Пределы рабочих подач на один оборот шпинделя, мм/об | 0,125; 0,2; 0,315 |
| Число ступеней рабочих подач | 3 |
| Наибольший допустимый крутящий момент, Н-м | 90 |
| Наибольшее усилие подачи, кН | 5 |
| Зажим вращения колонны | Ручной/ эл.мех |
| Зажим рукава на колонне | Ручной |
| Зажим сверлильной головки на рукаве | Ручной |
| Электрооборудование. Привод | |
| Количество электродвигателей на станке | 2/ 3 |
| Электродвигатель привода главного движения М2, кВт | 1,5 |
| Электродвигатель зажима колонны М3, кВт | |
| Электродвигатель насоса охлаждающей жидкости М1, кВт | 0,125 |
| Суммарная мощность установленных электродвигателей, кВт | |
| Габариты и масса станка | |
| Габариты станка (длина ширина высота), мм | 1760 915 1970 |
| Масса станка, кг | 1250 |
