Вертикально-сверлильный универсальный станок 2Н135

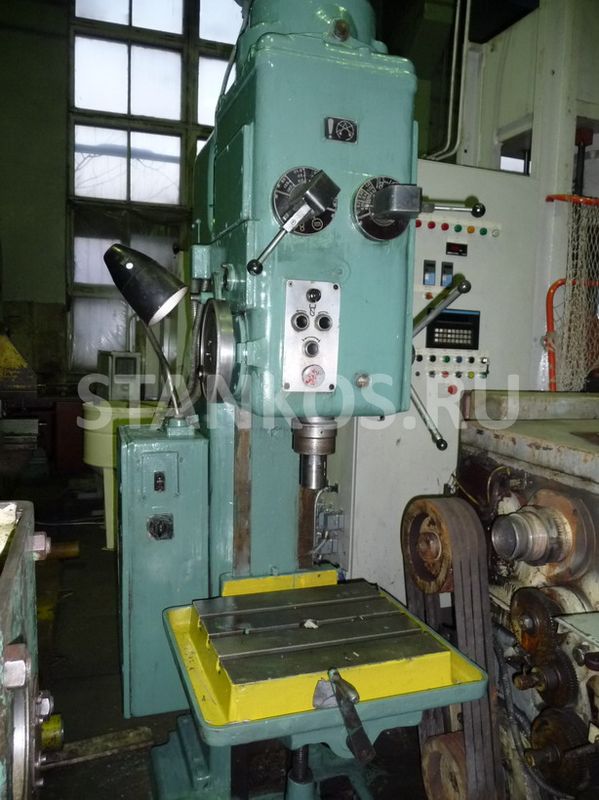

Вертикально-сверлильный станок 2Н135
Станки универсальные вертикально-сверлильные 2Н135, с условным диаметром сверления 35 мм, используются на предприятиях с единичным и мелкосерийным выпуском продукции и предназначены для выполнения следующих операций: сверления» рассверливания» зенкования, зенкерования, развертывания и подрезки торцев ножами. Пределы чисел оборотов и подач шпинделя позволяют обрабатывать различные виды отверстий на рациональных режимах резания.
Наличие на станках 2Н135 механической подачи шпинделя, при ручном управлении циклами работы. Допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов.
Станки 2Н135 снабжены устройством реверсирования электродвигателя главного движения, что позволяет производить на них нарезание резьбы машинными метчиками при ручной подаче шпинделя». Категория размещения 4 по ГОСТ 15150-69.
Узнайте о цене, состоянии и условиях покупки этого сверлильного станка, отправивив запрос "Задать вопрос по товару" вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся сверлильных станках бу.
Технические характеристики станка 2Н135:
Наименование параметра | 2Н135 |
---|---|
Основные параметры станка | |
Наибольший диаметр сверления в стали 45, мм | 35 |
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 30...750 |
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 700...1120 |
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 300 |
Рабочий стол | |
Максимальная нагрузка на стол (по центру), кг | |
Размеры рабочей поверхности стола, мм | 450 х 500 |
Число Т-образных пазов Размеры Т-образных пазов | 3 |
Наибольшее вертикальное перемещение стола (ось Z), мм | 300 |
Перемещение стола на один оборот рукоятки, мм | |
Шпиндель | |
Наибольшее перемещение (установочное) шпиндельной головки, мм | 170 |
Наибольшее перемещение (ход) шпинделя, мм | 250 |
Перемещение шпинделя на одно деление лимба, мм | 1,0 |
Перемещение шпинделя на один оборот маховичка-рукоятки, мм | 122,46 |
Частота вращения шпинделя, об/мин | 31,5...1400 |
Количество скоростей шпинделя | 12 |
Наибольший допустимый крутящий момент, Нм | 400 |
Конус шпинделя | Морзе 4 |
Механика станка | |
Число ступеней рабочих подач | 9 |
Пределы вертикальных рабочих подач на один оборот шпинделя, мм | 0,1...1,6 |
Управление циклами работы | Ручное |
Наибольшая допустимая сила подачи, кН | 15 |
Динамическое торможение шпинделя | Есть |
Привод | |
Электродвигатель привода главного движения, кВт | 4,0 |
Электронасос охлаждающей жидкости Тип | Х14-22М |
Габарит станка | |
Габариты станка, мм | 2535 х 825 х 1030 |
Масса станка, кг | 1200 |
