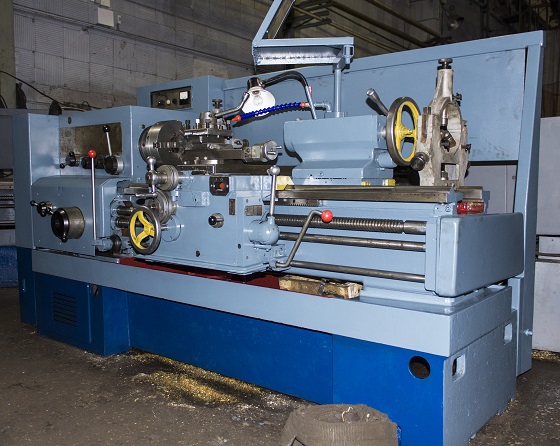

Универсальный токарно-винторезный станок 1К62Д


Универсальный токарно-винторезный станок 1К62Д
Станки токарно-винторезные моделb 1К62Д предназначены для выполнения разнообразных токарных работ, в том числе для нарезания резьб: метрической, дюймовой, модульной, питчевой и архимедовой спирали с шагом 3/8", 7/16", 8, 10 и 12 мм. Класс точности Н по ГОСТ 8. Условия эксплуатации УХЛ4, ТС4, ТВ4 по ГОСТ15150 в зависимости от заказ-наряда.
Основные достоинства предлагаемой серии станков - высокая мощность главного привода, большая жесткость и прочность всех звеньев кинематической цепи, надежность и виброустойчивость конструкции, широкий диапазон частот вращения шпинделя, рассчитанных на скоростное и силовое резание.
Базовая модель серии - универсальный токарно-винторезный станок 1К62Д, который является усовершенствованным прототипом хорошо зарекомендовавшего себя во многих странах мира станка 1К62, выпускавшегося ранее заводом "Красный пролетарий".
Технические характеристики станка 1К62Д
Наименование параметра | 1К62Д |
Основные параметры | |
Класс точности по ГОСТ 8-82 | Н |
Наибольший диаметр заготовки над станиной, мм | 435 |
Наибольший диаметр заготовки над суппортом, мм | 224 |
Наибольший диаметр заготовки над выемкой, мм | - |
Наибольшая длина заготовки (РМЦ), мм | 1000,1500 |
Наибольшая масса заготовки в патроне, кг | 200 |
Наибольшая масса заготовки в центрах, кг | 900 |
Шпиндель | |
Диаметр сквозного отверстия в шпинделе, мм | 55 |
Наибольший диаметр прутка, мм | |
Число ступеней частот прямого вращения шпинделя | 23 |
Частота прямого вращения шпинделя, об/мин | 12,5..2000 |
Число ступеней частот обратного вращения шпинделя | 12 |
Частота обратного вращения шпинделя, об/мин | 19..2420 |
Размер внутреннего конуса в шпинделе, М | Морзе 6 |
Конец шпинделя по ГОСТ 12593-72 | 6К |
Наибольший крутящий момент, кНм | 2 |
Подачи | |
Наибольшая длина хода каретки, мм | 930,1430 |
Число ступеней продольных и поперечных подач | 42 |
Пределы продольных подач, мм/об | 0,07..4,16 |
Пределы поперечных подач, мм/об | 0,035..2,08 |
Скорость быстрых перемещений суппорта, продольных, м/мин | 4,5 |
Скорость быстрых перемещений суппорта, поперечных, м/мин | 2,25 |
Количество нарезаемых резьб метрических | 45 |
Пределы шагов нарезаемых резьб метрических, мм | 0,5..192 |
Пределы шагов нарезаемых резьб архимедовой спирали | 3/8",7/16" 8.10 |
Габариты и масса станка | |
Габариты станка при РМЦ=1000, мм | 2786 х1200 х1500 |
Масса станка при РМЦ=1000, кг | 3080 |
