Горизонтально-фрезерный станок 6Р81
Размеры рабочей поверхности: 1000 х 250 мм
Описание

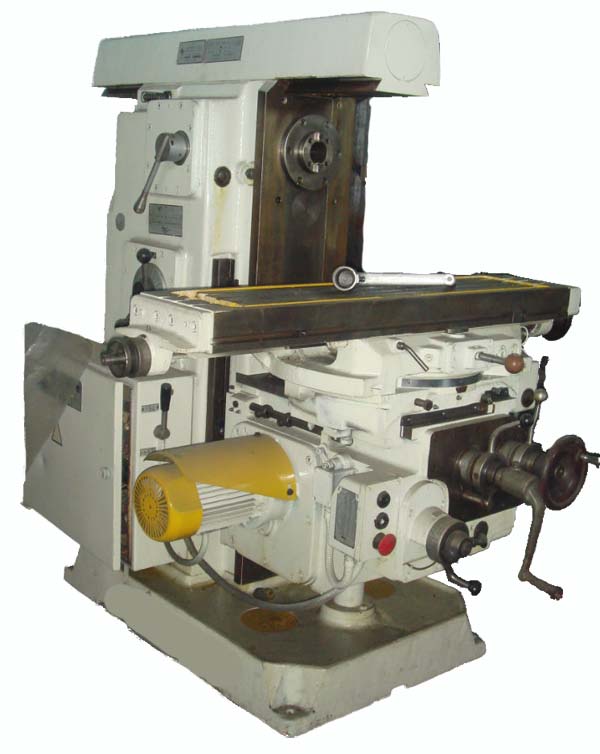

Горизонтально-фрезерный станок 6Р81
Горизонтальный консольно-фрезерный станок 6Р81 предназначен для обработки различных изделий из стали, чугуна, цветных металлов и пластмасс цилиндрическими, торцовыми, дисковыми, угловыми и специальными фрезами.
Широкий диапазон скоростей шпинделя и подач стола обеспечивает возможность обработки изделий на оптимальных режимах резания.
Класс точности станка Н. Шероховатость обработанной поверхности V4—V5. Для вращения шпинделя и механических подач стола предусмотрены приводы от отдельных электродвигателей. Стол станка может совершать быстрые перемещения в трех направлениях.
Технические характеристики станка 6Р81:
| Наименование параметра | 6Р81 |
|---|---|
| Основные параметры станка | |
| Класс точности по ГОСТ 8-71 и ГОСТ 8-82 | Н |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1000 х 250 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола | - |
| Наименьшее и наибольшее расстояние от оси шпинделя до стола | 50..370 |
| Расстояние от оси шпинделя до хобота, мм | 142 |
| Расстояние от оси вертикального шпинделя до направляющих стойки, мм | - |
| Рабочий стол | |
| Максимальная нагрузка на стол (по центру), кг | |
| Число Т-образных пазов Размеры Т-образных пазов | 3 |
| Наибольшее перемещение стола продольное (ось X), мм | 630 |
| Наибольшее перемещение стола поперечное (ось Y), мм | 200 |
| Наибольшее перемещение стола вертикальное (ось Z), мм | 320 |
| Наибольший угол поворота стола, град | ±45 |
| Цена одного деления шкалы поворота стола, град | 1 |
| Перемещение стола на одно деление лимба (продольное, поперечное), мм | 0,05 |
| Перемещение стола на одно деление лимба (вертикальное), мм | 0,025 |
| Перемещение стола на один оборот лимба продольное и поперечное, мм | 6 |
| Перемещение стола на один оборот лимба вертикальное, мм | 3 |
| Шпиндель | |
| Частота вращения шпинделя, об/мин | 31,5..1600 |
| Количество скоростей шпинделя | 18 |
| Эскиз конца шпинделя | 45 ГОСТ 836-72 |
| Конус шпинделя | 45 |
| Конус поворотного шпинделя | - |
| Механика станка | |
| Быстрый ход стола продольный и поперечный, мм/мин | 3150 |
| Быстрый ход стола вертикальный, мм/мин | 1050 |
| Число ступеней рабочих подач стола | 16 |
| Пределы рабочих подач. Продольных и поперечных, мм/мин | 25..800 |
| Пределы рабочих подач. Вертикальных, мм/мин | 8,3..266,7 |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | есть |
| Блокировка ручной и механической подачи (продольной) | нет |
| Блокировка ручной и механической подачи (поперечной, вертикальной) | есть |
| Торможение шпинделя (муфта) | есть |
| Предохранение от перегрузки (шариковая пара) | есть |
| Габарит и масса станка | |
| Габариты станка (длина ширина высота), мм | 1480 х 1990 х 1630 |
| Масса станка, кг | 2280 |
